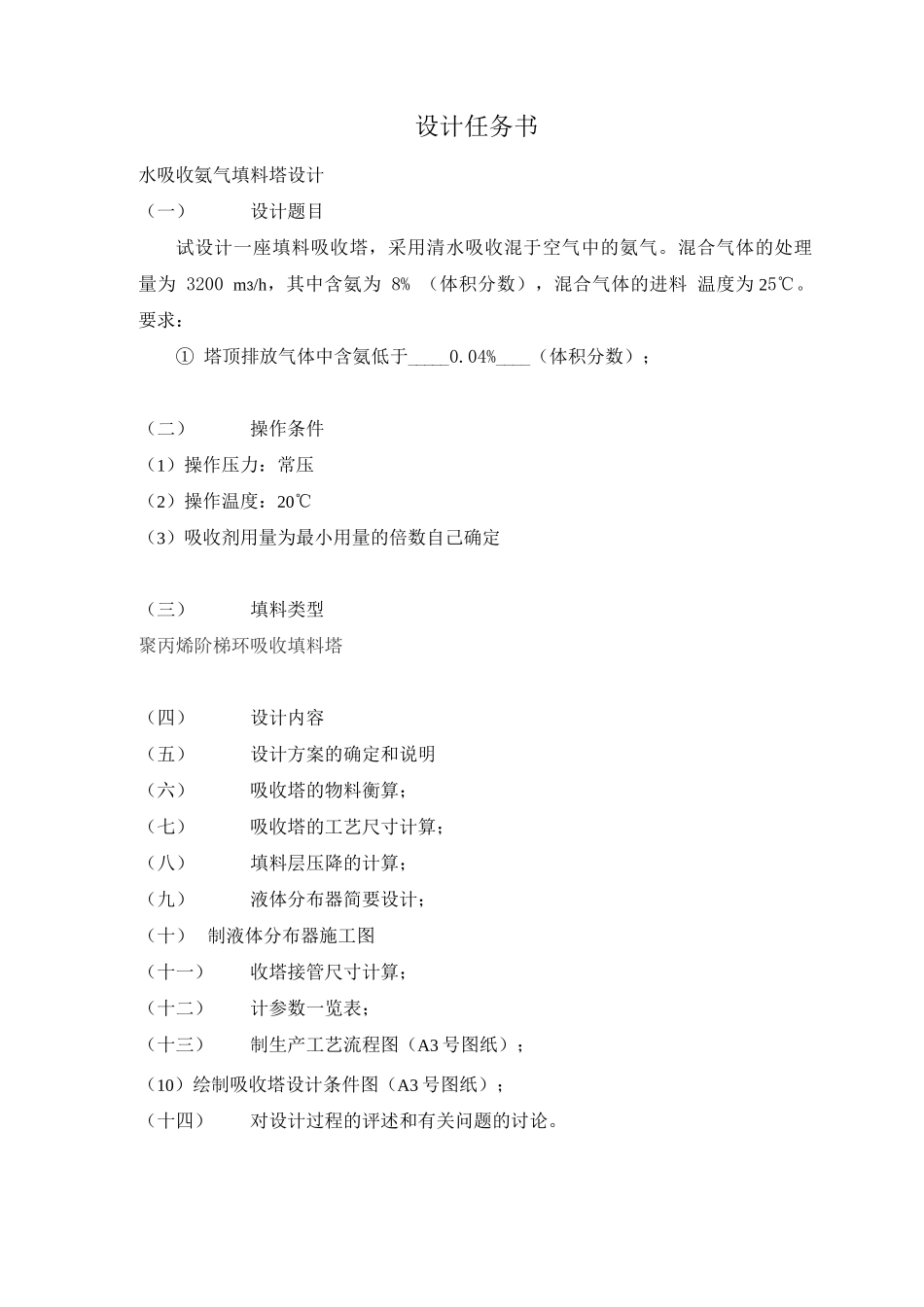

《化工原理》课程设计——水吸收氨气填料塔设计学院专业班级姓名学号指导教师2012年12月11日设计任务书水吸收氨气填料塔设计（一）设计题目试设计一座填料吸收塔，采用清水吸收混于空气中的氨气。混合气体的处理量为3200m3/h，其中含氨为8%（体积分数），混合气体的进料温度为25℃。要求：①塔顶排放气体中含氨低于_____0.04%____（体积分数）；（二）操作条件（1）操作压力：常压（2）操作温度：20℃（3）吸收剂用量为最小用量的倍数自己确定（三）填料类型聚丙烯阶梯环吸收填料塔（四）设计内容（五）设计方案的确定和说明（六）吸收塔的物料衡算；（七）吸收塔的工艺尺寸计算；（八）填料层压降的计算；（九）液体分布器简要设计；（十）制液体分布器施工图（十一）收塔接管尺寸计算；（十二）计参数一览表；（十三）制生产工艺流程图（A3号图纸）；（10）绘制吸收塔设计条件图（A3号图纸）；（十四）对设计过程的评述和有关问题的讨论。目录£前□□言............................................................1第一节□填料塔主体设计方案的确定.....................................21.1装置流程的确定...................................................21.2吸收剂的选择.....................................................21.3课程设计任务.....................................................31.4填料的类型与选择.................................................31.4.1填料种类的选择..................................................41.4.2填料规格的选择..................................................61.4.3填料材质的选择..................................................61.5基础物性数据.....................................................71.5.1液相物性数据...................................................71.5.2气相物性数据..................................................81.5.3气液相平衡数据..................................................81.5.4物料横算......................................................8第二节□填料塔工艺尺寸的计算......................................1..0.2.1塔径的计算...................................................1..0.2.2填料层高度的计算及分段.......................................122.3填料层压降计算：.............................................1..4.第三节填料塔内件的类型及设计.....................................1..5.3.1液体分布装置.................................................153.2液体再分布装置................................................1..7.3.3填料支撑装置.................................................183.4.流体进出口流差...............................................2..0.设计一览表.......................................................21对本设计的评述...................................................2..2.参考文献.........................................................231前言在化学工业中，经常需要将气体混合物中的各个组分加以分离，其主要目的是回收气体混合物中的有用物质，以制取产品，或除去工艺气体中的有害成分，使气体净化，以便进一步加工处理，或除去工业放空尾气中的有害成分，以免污染空气。吸收操作是气体混合物分离方法之一，它是根据混合物中各组分在某一种溶剂中溶解度不同而达到分离的目的。塔设备按其结构形式基本上可分为两类；板式塔和填料塔。以前在工业生产中，当处理量大时多用板式塔，处理量小时采用填料塔。近年来由于填料塔结构的改进，新型的、高负荷填料的开发，既提高了塔的通过能力和分离效能又保持了压降小、性能稳定等特点。因此，填料塔已经被推广到大型气、液操作中，在某些场合还代替了传统的板式塔。如今，直径几米甚至几十米的大型填料塔在工业上已非罕见。随着对填料塔的研究和开发，性能优良的填料塔必将大量用于工业生产中。为了避免化...
