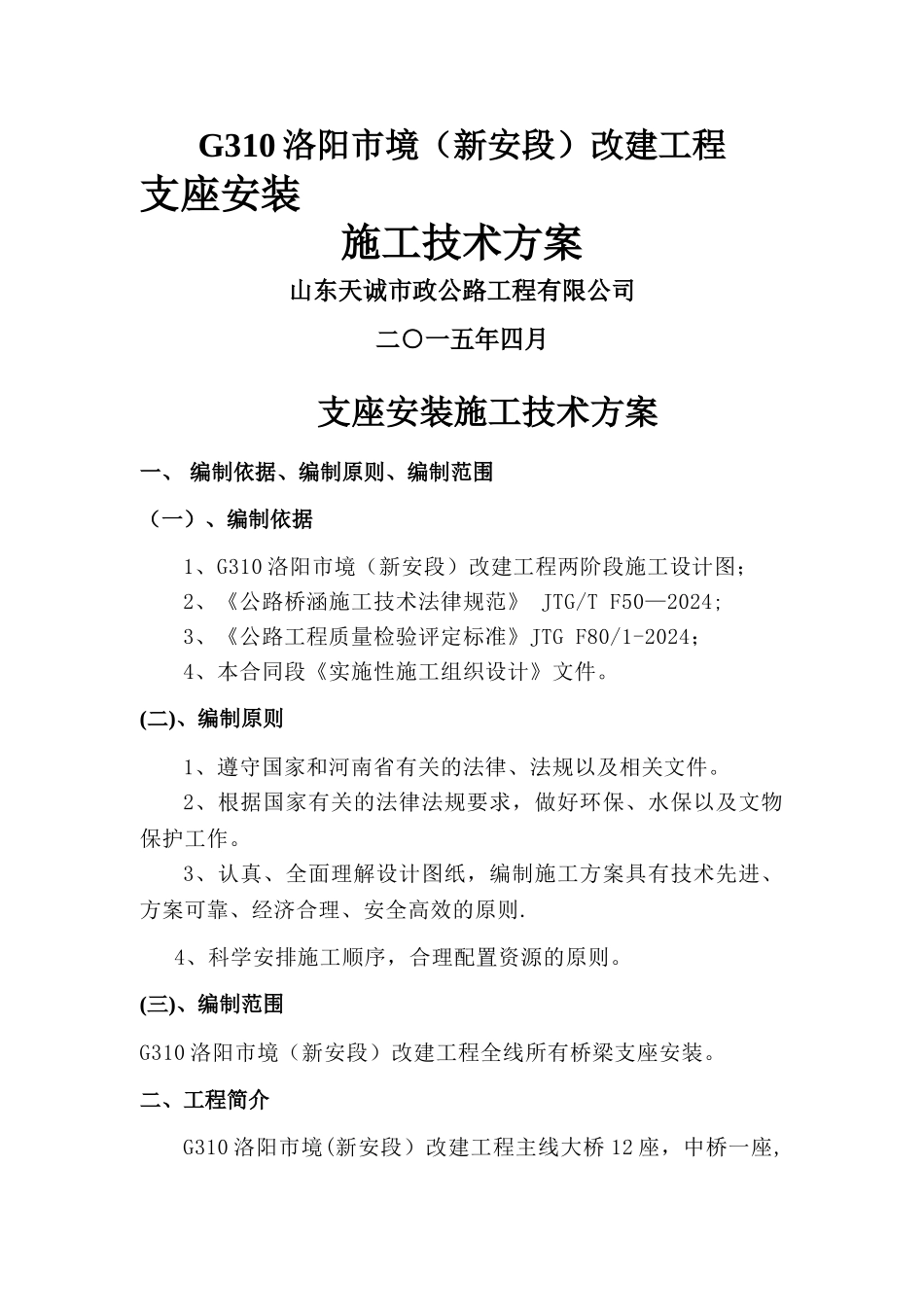

G310 洛阳市境（新安段）改建工程支座安装施工技术方案山东天诚市政公路工程有限公司二○一五年四月支座安装施工技术方案一、 编制依据、编制原则、编制范围（一）、编制依据1、G310 洛阳市境（新安段）改建工程两阶段施工设计图；2、《公路桥涵施工技术法律规范》 JTG/T F50—2024;3、《公路工程质量检验评定标准》JTG F80/1-2024；4、本合同段《实施性施工组织设计》文件。(二)、编制原则1、遵守国家和河南省有关的法律、法规以及相关文件。2、根据国家有关的法律法规要求，做好环保、水保以及文物保护工作。3、认真、全面理解设计图纸，编制施工方案具有技术先进、方案可靠、经济合理、安全高效的原则. 4、科学安排施工顺序，合理配置资源的原则。(三)、编制范围G310 洛阳市境（新安段）改建工程全线所有桥梁支座安装。二、工程简介G310 洛阳市境(新安段）改建工程主线大桥 12 座，中桥一座,天桥 8 座，分离式立交 4 座。其桥梁上部结构为预应力混凝土先简支后连续组合连续箱梁即 20m 预制箱梁、25m 预制箱梁、30m 预制箱梁、40m 预制箱梁;天桥及大洼分离式立交桥上部为 13m 和 20m装配式部分预应力混凝土空心板.三、支座类型及其使用范围1、支座类型公路桥梁板式橡胶支座按结构分为：普通板式橡胶支座和四氟滑板橡胶支座两类，其中普通板式橡胶支座又分为矩形板式橡胶支座和圆形板式橡胶支座两种;四氟滑板橡胶支座又分为：矩形四氟滑板橡胶支座和圆形四氟滑板橡胶支座两种.本项目只设计有圆形板式橡胶支座和圆形四氟滑板橡胶支座两种类型。2、代号含义GYZ 350＊63—公路桥梁圆形普通橡胶支座，直径为 350mm，厚度为 63mm;GYZF4 300＊54-表示为：公路桥梁圆形四氟滑板橡胶支座，直径为 300㎜,厚度为 54㎜；3、支座结构普通板式橡胶支座应至少有两层以上加劲钢板，且钢板全部包在橡胶弹性材料内形成的支座，如下图示。四氟滑板橡胶支座是在普通板式橡胶支座顶面粘结一块一定厚度的聚四氟乙烯板材形成的支座,如下图示。4、使用范围包含全线桥梁箱梁和空心板支座的安装，其桥梁普通圆形板式 橡 胶 支 座 型 号 有 :GYZ 350 ＊ 63 、 GYZ 450 ＊ 84 、 GYZ 500 ＊90、GYZ 400＊69、GYZ 250*52、GYZ 200＊42；桥梁圆形四氟滑板 橡 胶 支 座 型 号 有 ： GYZF4 300*54 、 GYZF4 300 ＊ 65 、 GYZF4 250*43、GYZF4 200＊37、GYZF4 350＊76；共计 11 种不同型号支座.四、支...
