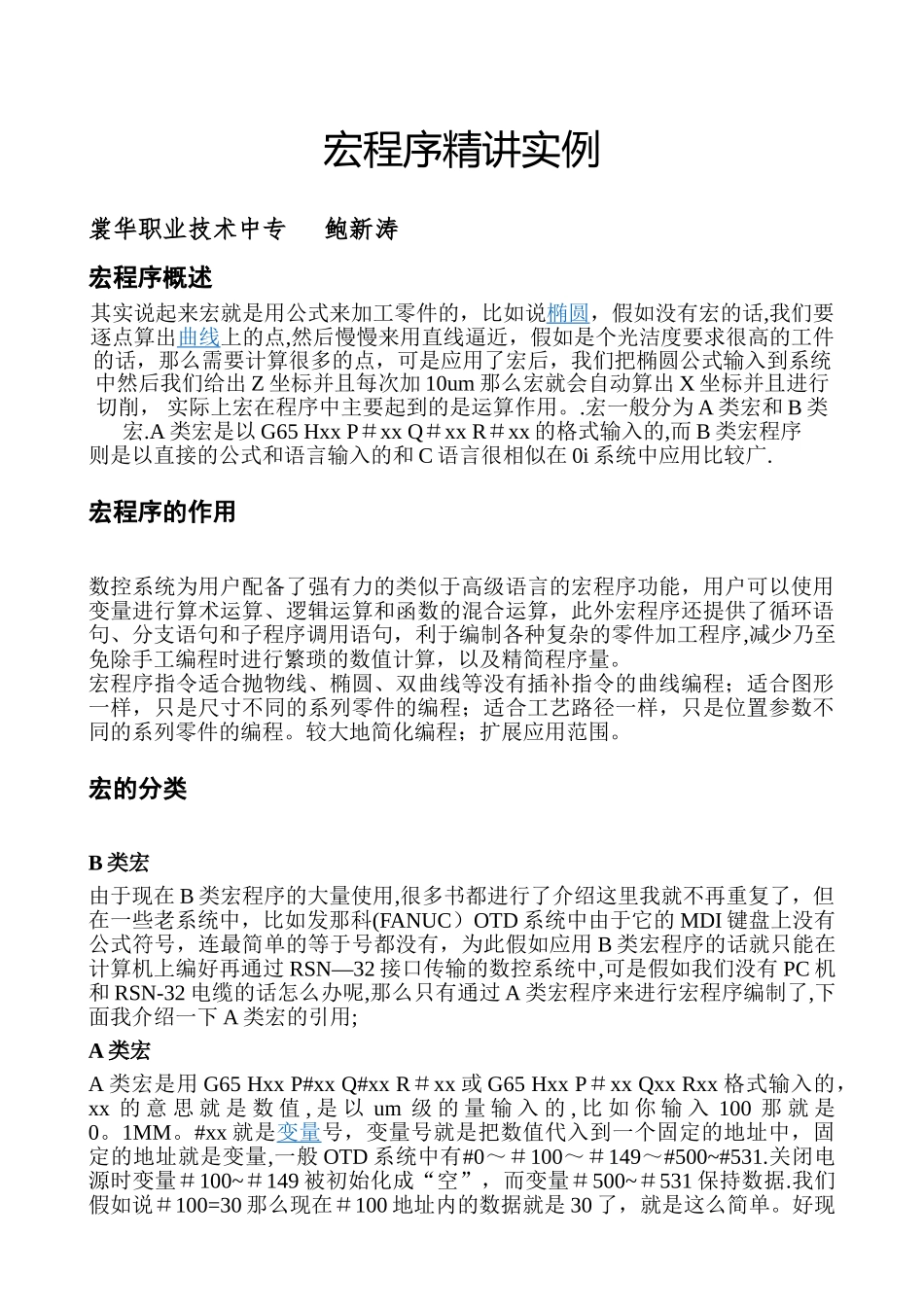

宏程序精讲实例裳华职业技术中专 鲍新涛宏程序概述其实说起来宏就是用公式来加工零件的，比如说椭圆，假如没有宏的话,我们要逐点算出曲线上的点,然后慢慢来用直线逼近，假如是个光洁度要求很高的工件的话，那么需要计算很多的点，可是应用了宏后，我们把椭圆公式输入到系统中然后我们给出 Z 坐标并且每次加 10um 那么宏就会自动算出 X 坐标并且进行切削， 实际上宏在程序中主要起到的是运算作用。.宏一般分为 A 类宏和 B 类宏.A 类宏是以 G65 Hxx P＃xx Q＃xx R＃xx 的格式输入的,而 B 类宏程序则是以直接的公式和语言输入的和 C 语言很相似在 0i 系统中应用比较广.宏程序的作用数控系统为用户配备了强有力的类似于高级语言的宏程序功能，用户可以使用变量进行算术运算、逻辑运算和函数的混合运算，此外宏程序还提供了循环语句、分支语句和子程序调用语句，利于编制各种复杂的零件加工程序,减少乃至免除手工编程时进行繁琐的数值计算，以及精简程序量。宏程序指令适合抛物线、椭圆、双曲线等没有插补指令的曲线编程；适合图形一样，只是尺寸不同的系列零件的编程；适合工艺路径一样，只是位置参数不同的系列零件的编程。较大地简化编程；扩展应用范围。宏的分类B 类宏由于现在 B 类宏程序的大量使用,很多书都进行了介绍这里我就不再重复了，但在一些老系统中，比如发那科(FANUC）OTD 系统中由于它的 MDI 键盘上没有公式符号，连最简单的等于号都没有，为此假如应用 B 类宏程序的话就只能在计算机上编好再通过 RSN—32 接口传输的数控系统中,可是假如我们没有 PC 机和 RSN-32 电缆的话怎么办呢,那么只有通过 A 类宏程序来进行宏程序编制了,下面我介绍一下 A 类宏的引用;A 类宏A 类宏是用 G65 Hxx P#xx Q#xx R＃xx 或 G65 Hxx P＃xx Qxx Rxx 格式输入的，xx 的 意 思 就 是 数 值 , 是 以 um 级 的 量 输 入 的 , 比 如 你 输 入 100 那 就 是0。1MM。#xx 就是变量号，变量号就是把数值代入到一个固定的地址中，固定的地址就是变量,一般 OTD 系统中有#0～＃100～＃149～#500~#531.关闭电源时变量＃100~＃149 被初始化成“空”，而变量＃500~＃531 保持数据.我们假如说＃100=30 那么现在＃100 地址内的数据就是 30 了，就是这么简单。好现在我来说一下 H 代码，大家可以看到 A 类宏的标准格式中＃xx 和 xx 都是数值,而 G65 表示使用 A 类宏...
