数电期末试卷及答案

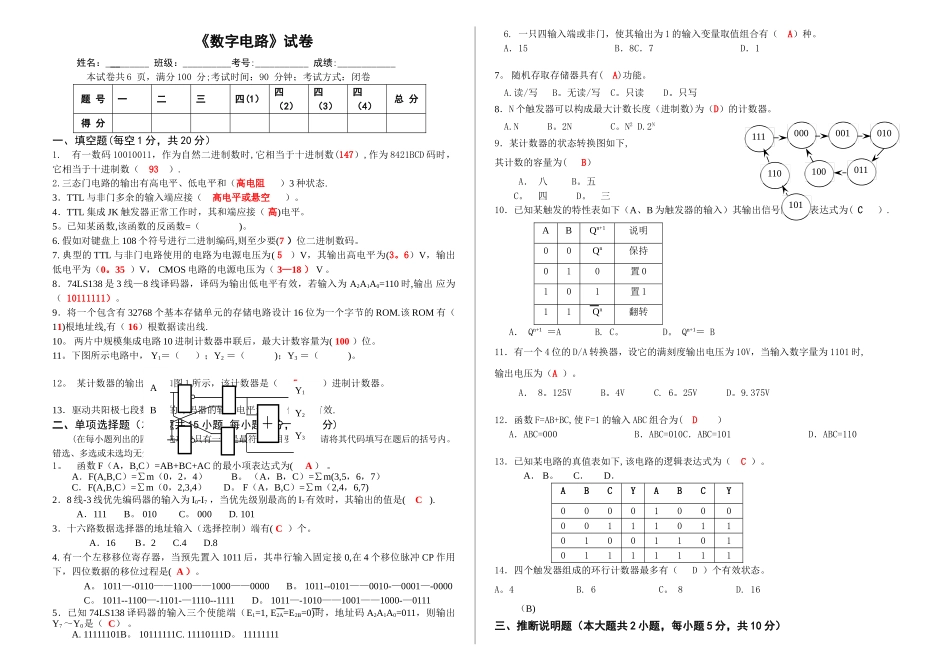

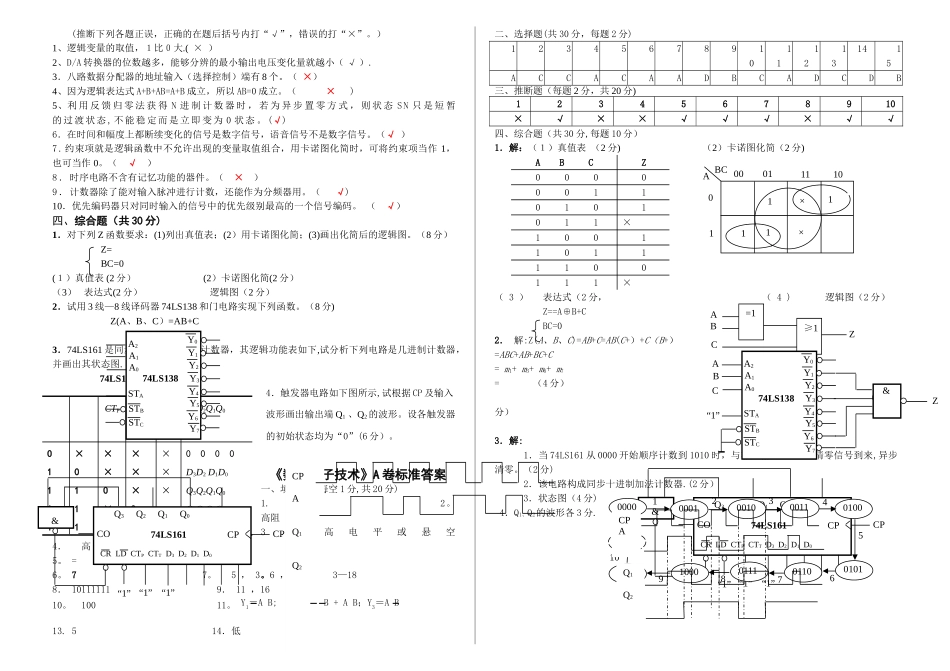

《数字电路》试卷姓名：_________ 班级：__________考号:___________ 成绩:____________本试卷共 6 页，满分 100 分;考试时间：90 分钟；考试方式：闭卷题 号一二三四(1）四（2）四（3）四（4）总 分得 分一、填空题(每空 1 分，共 20 分）1. 有一数码 10010011，作为自然二进制数时,它相当于十进制数(147）,作为 8421BCD 码时，它相当于十进制数（ 93 ）.2.三态门电路的输出有高电平、低电平和（高电阻 ）3 种状态.3．TTL 与非门多余的输入端应接（ 高电平或悬空 ）。 4．TTL 集成 JK 触发器正常工作时，其和端应接（ 高)电平。5。已知某函数,该函数的反函数=（ )。 6. 假如对键盘上 108 个符号进行二进制编码,则至少要(7 ）位二进制数码。7. 典型的 TTL 与非门电路使用的电路为电源电压为( 5 ）V，其输出高电平为(3。6）V，输出低电平为（0。35 ）V， CMOS 电路的电源电压为（ 3—18 ） V 。8．74LS138 是 3 线—8 线译码器，译码为输出低电平有效，若输入为 A2A1A0=110 时,输出 应为（ 10111111）。9．将一个包含有 32768 个基本存储单元的存储电路设计 16 位为一个字节的 ROM.该 ROM 有（ 11)根地址线,有（ 16）根数据读出线.10。 两片中规模集成电路 10 进制计数器串联后，最大计数容量为( 100 ）位。11。下图所示电路中， Y1＝（ ）；Y2 ＝（ )；Y3 ＝（ )。12。 某计数器的输出波形如图 1 所示，该计数器是（ 5 ）进制计数器。13．驱动共阳极七段数码管的译码器的输出电平为（ 低 ）有效.二、单项选择题（本大题共 15 小题,每小题 2 分，共 30 分)(在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分.)1。 函数 F（A，B,C）=AB+BC+AC 的最小项表达式为( A ） 。A．F(A,B,C）=∑m（0，2，4） B。 （A，B，C）=∑m(3,5，6，7）C．F(A,B,C）=∑m（0，2,3,4） D。 F（A，B,C）=∑m（2,4，6,7)2．8 线-3 线优先编码器的输入为 I0-I7 ，当优先级别最高的 I7有效时，其输出的值是( C ).A．111 B。 010 C。 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有( C ）个。 A．16 B。2 C.4 D.84. 有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0,在 4 个移位脉冲 CP 作用下，四位数据的移位过程是( A ）。 A。 1011—-0110——...
