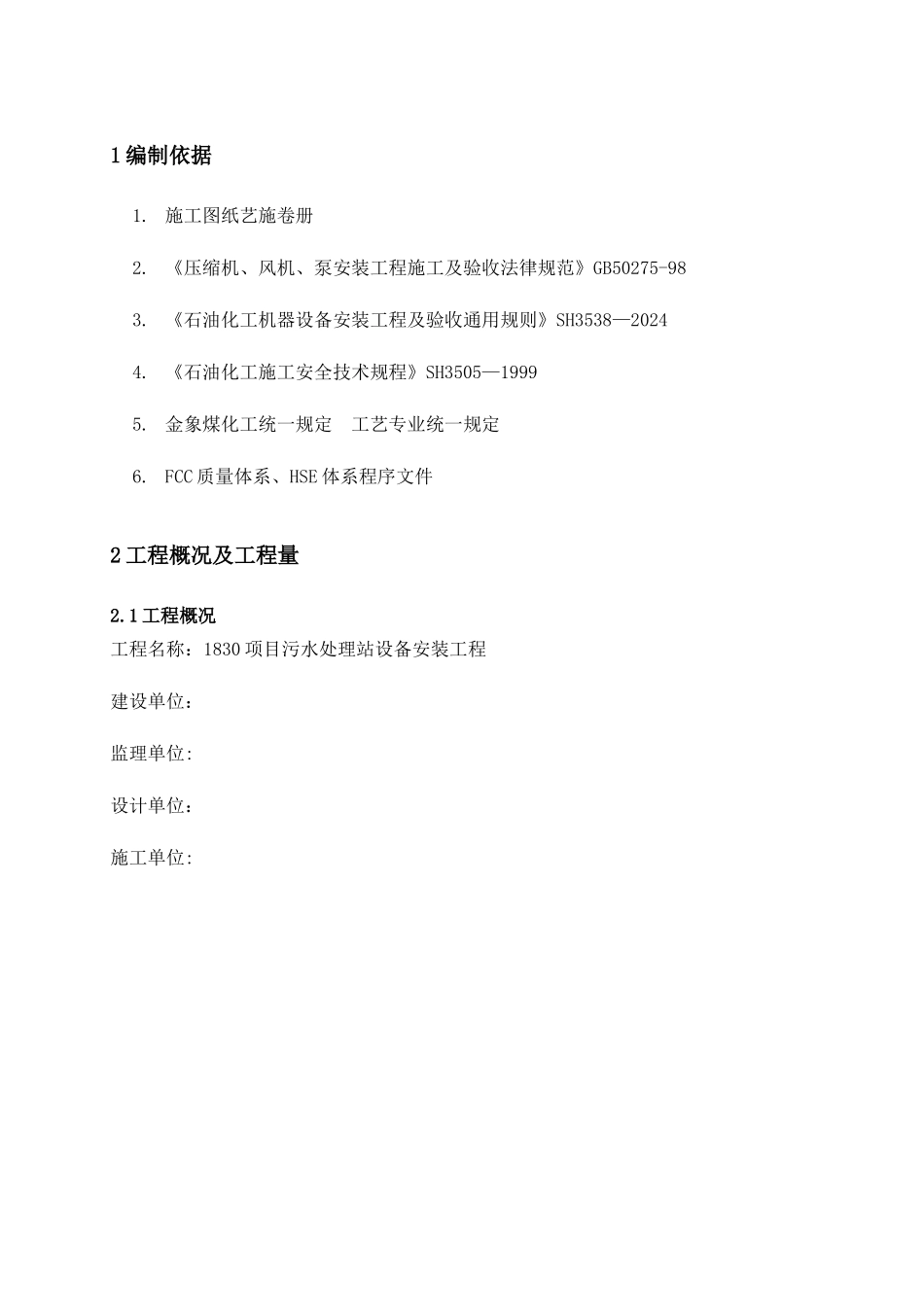

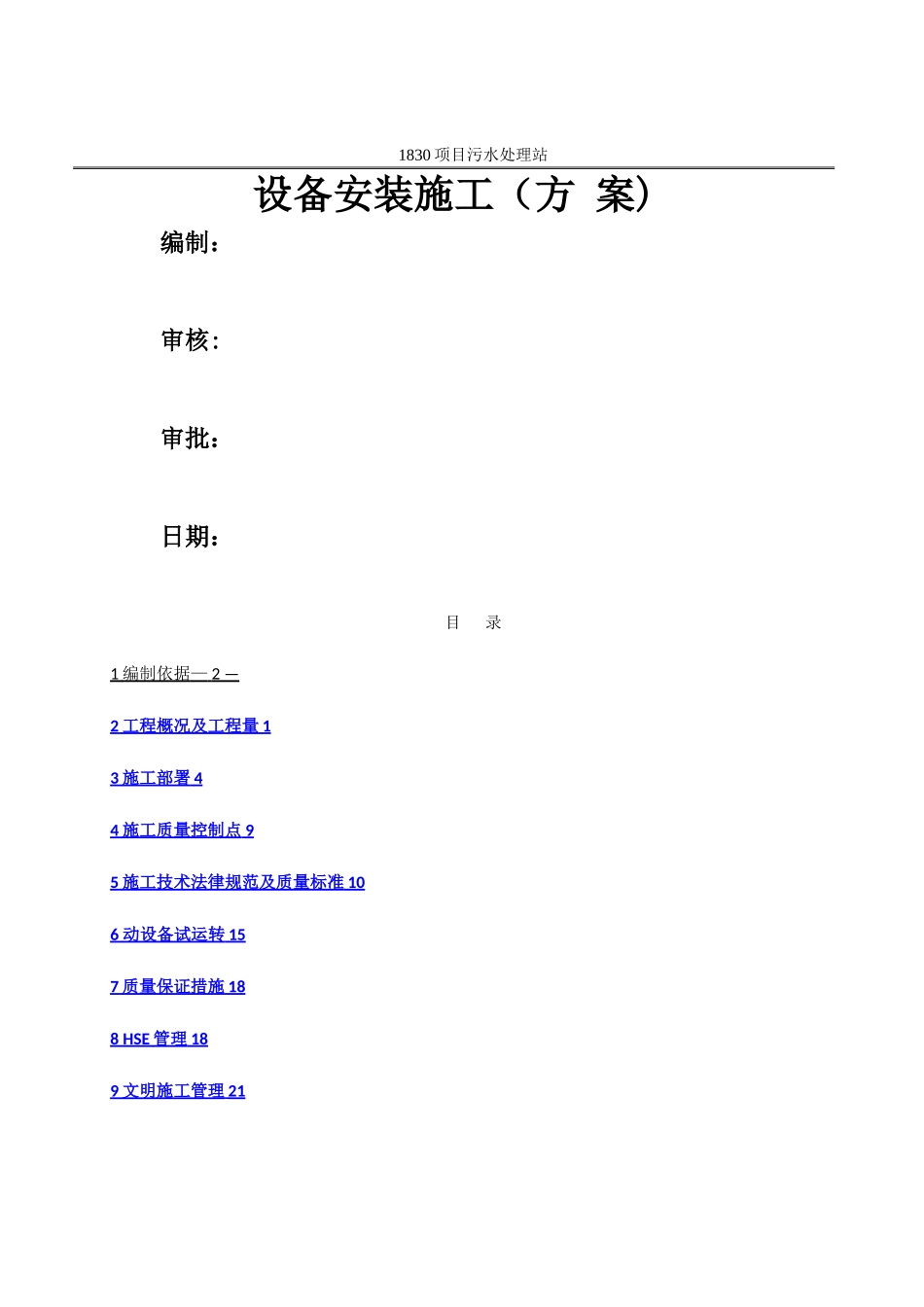

1830 项目污水处理站设备安装施工(方 案)编制:审核:审批:日期:目 录1 编制依据 — 2 — 2 工程概况及工程量 1 3 施工部署 4 4 施工质量控制点 9 5 施工技术法律规范及质量标准 10 6 动设备试运转 15 7 质量保证措施 18 8 HSE 管理 18 9 文明施工管理 21 1 编制依据1. 施工图纸艺施卷册2. 《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-983. 《石油化工机器设备安装工程及验收通用规则》SH3538—20244. 《石油化工施工安全技术规程》SH3505—19995. 金象煤化工统一规定 工艺专业统一规定 6. FCC 质量体系、HSE 体系程序文件2 工程概况及工程量2.1 工程概况工程名称:1830 项目污水处理站设备安装工程建设单位:监理单位:设计单位:施工单位: 设备安装施工机泵类动设备共 143 台。针对本工程工期紧、任务重、安装质量要求高等特点,要求在施工过程中必须优化管理、精心组织,以确保工程质量和进度.施工作业过程必须严格根据法律规范和施工方案要求进行。2.2 工程量序号设备名称规格型号单位数量备注1预处理段1。1回转式机械格栅DGH-600 栅条间隙 b=10mm,设备净宽B=620mm,P=1。1KW套11.2格栅井自吸泵ZW 系列自吸泵,规格型号 ZW125—150-12,性能参数:Q=150m3/h,H=12m,P=11KW台21。3格栅井浮球液位计UH—50/C 系列浮球液位计,信号输出4~20mA,HH,H,L,LL 信号输出套11.4气浮池反应搅拌机DY—FJ 型反应搅拌机,规格型号 DY—FJ 400,搅拌功率 P=1。5KW,桨叶外缘线速度 0.7~1。0m/s套21。5气浮池刮渣机TQ—6 型,行车速度 5m/min,P=1.1KW,水下 SS304 不锈钢,自带导轨、配电箱套11.6溶气水泵ISW 系列离心泵,规格型号 80—200,性能参数:Q=45m3/h,H=40m,P=11.0KW台21。7溶气罐罐体直径 800mm,高 3。1m套11.8溶气释放器TR-10,释气效率>90%,316L 不锈钢套61。9气浮池空压机DY—ARP 系列空气压缩机,Q=200L/min,,P=0.7MPa,P=1。5KW台11。10 气浮池排泥泵ISW 系列离心泵,规格型号 50—125,性能参数:Q=10m3/h,H=20m,P=1.5KW台21。11调节池曝气风机(与事故池共用)三叶罗茨风机,规格型号 RS12,口径 100mm,转速 2100r/min,性能参数,Q=5。6m3/min,H=5m,P=7。5KW台21。12 调节池曝气搅拌系统DN50,非标加工,ABS 管道套11.13调节池 COD 在线监测仪CODCr 在线监测仪,量程 1~5000mg/L,测量精度:> 100mg/L 时 〈10%读数;< 100mg/L...
