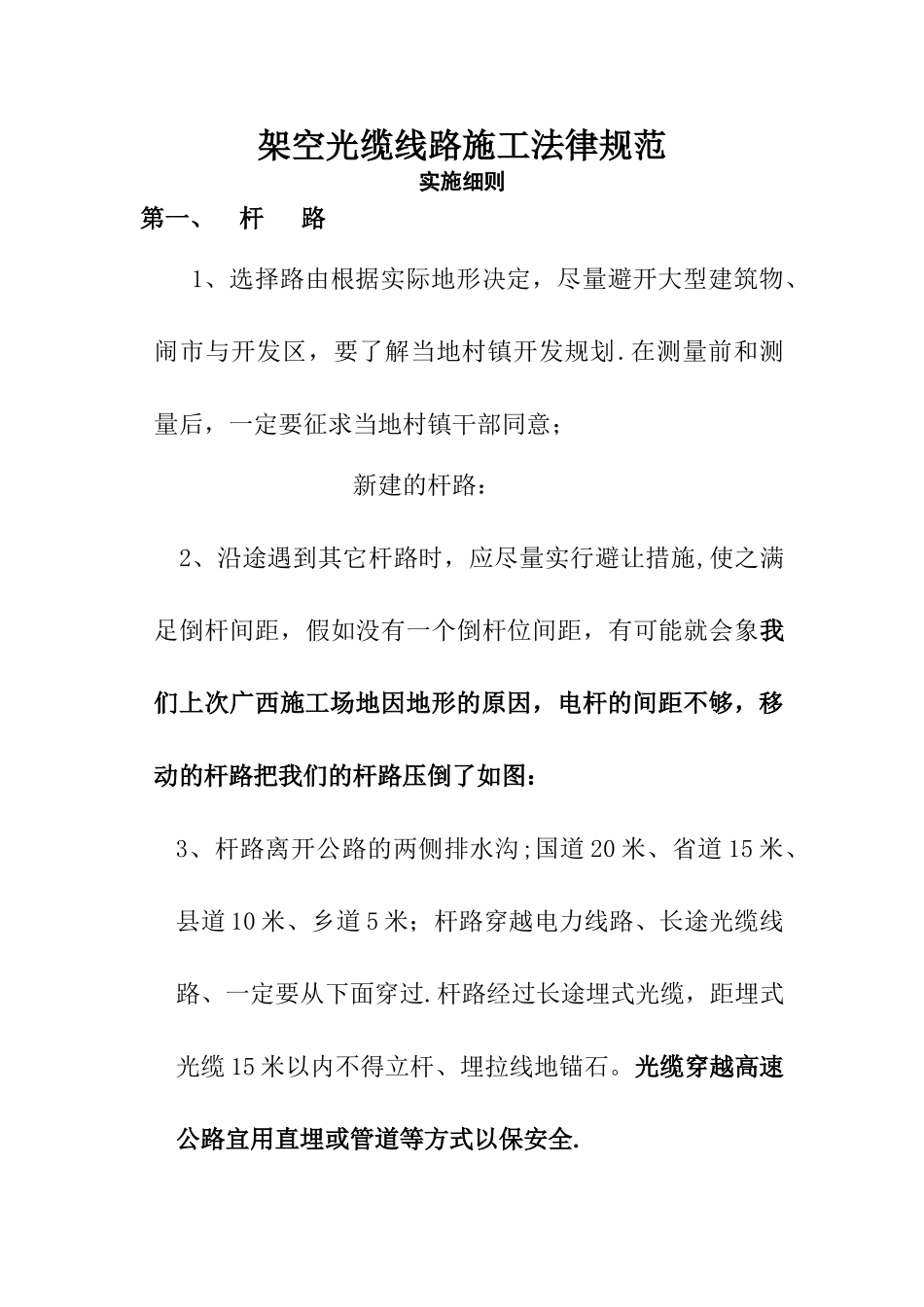

新架空光缆教案_第1页
1/12

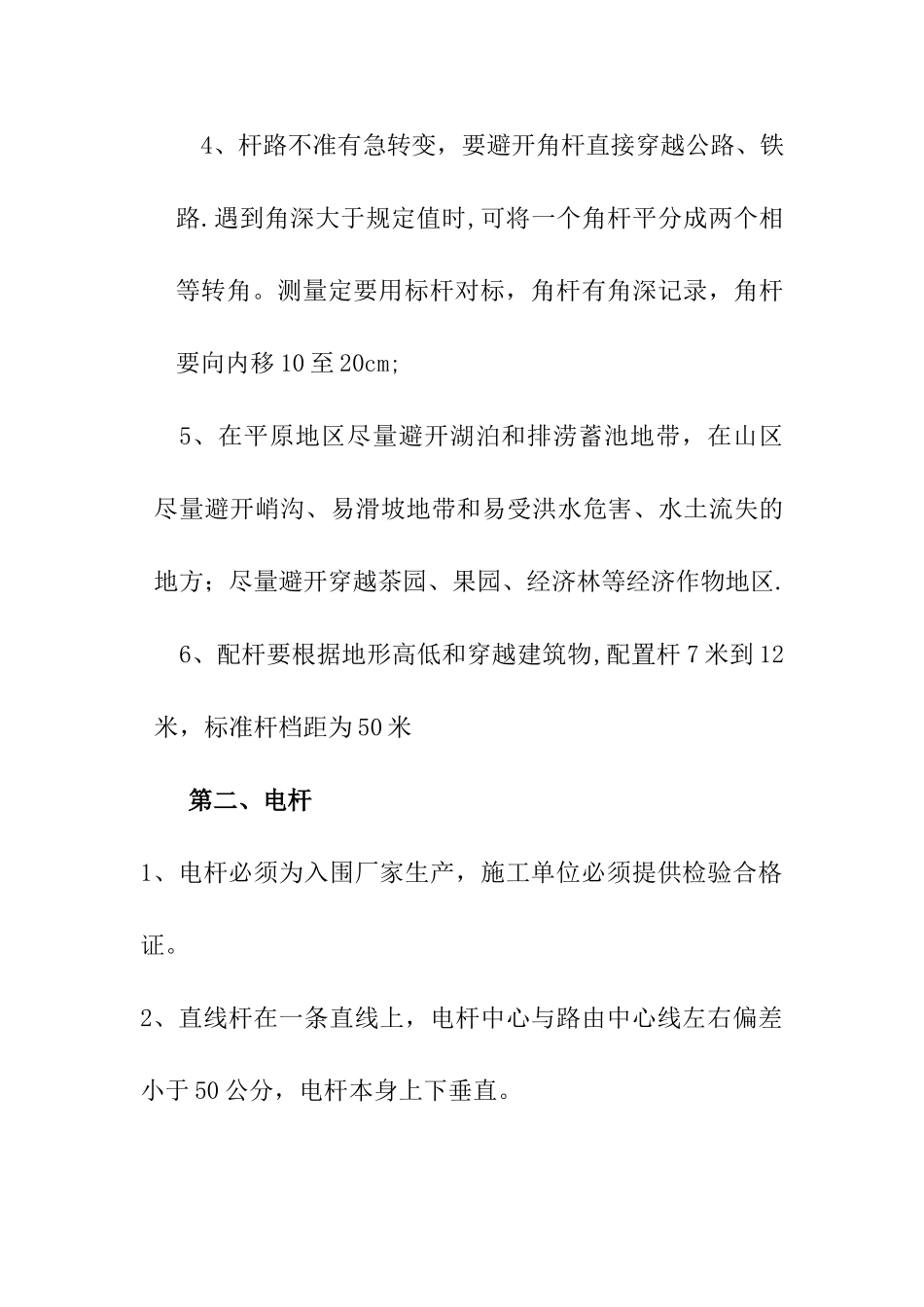

新架空光缆教案_第2页
2/12

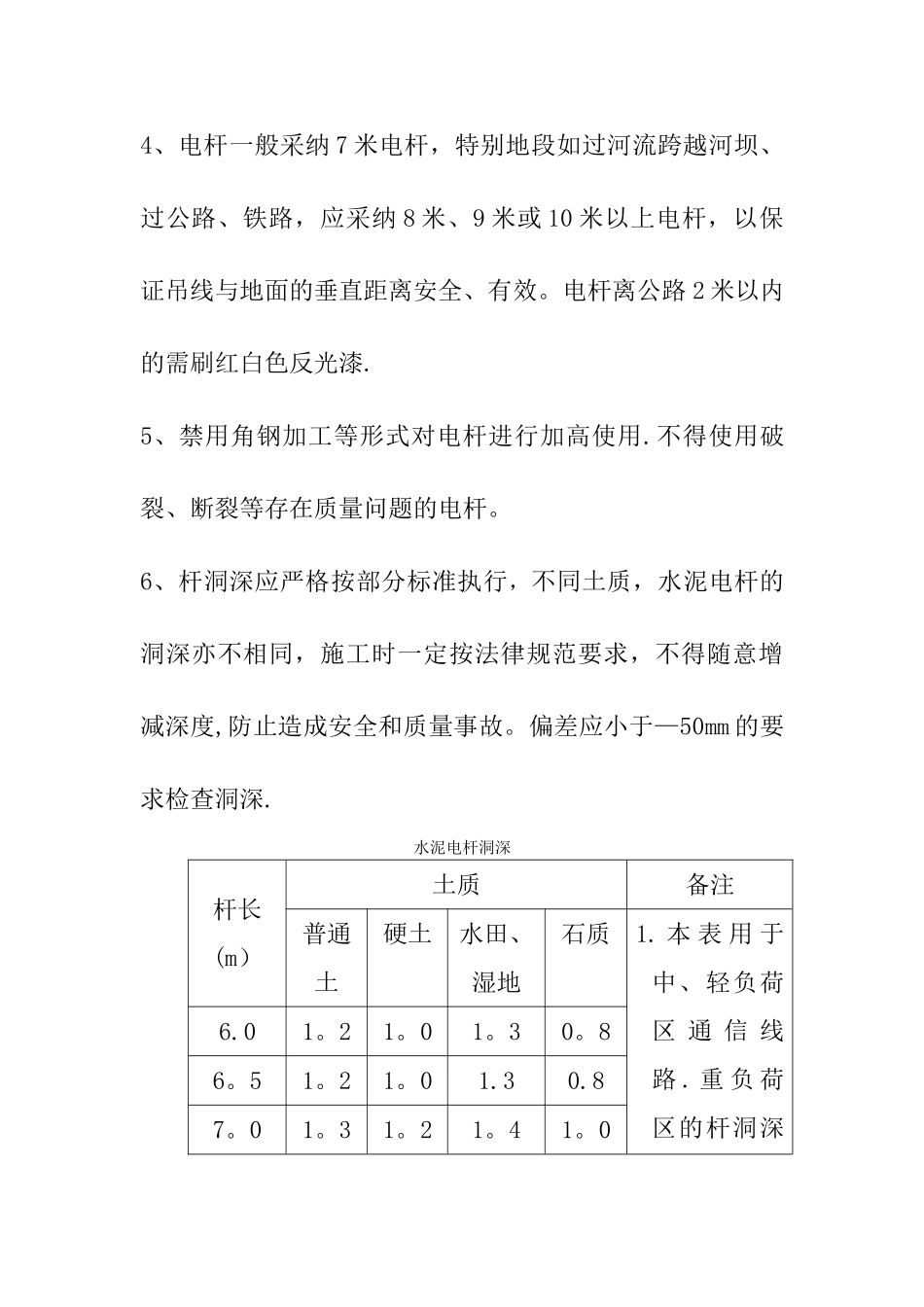

新架空光缆教案_第3页
3/12
架空光缆线路施工法律规范实施细则第一、 杆 路1、选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区,要了解当地村镇开发规划.在测量前和测量后,一定要征求当地村镇干部同意;新建的杆路:2、沿途遇到其它杆路时,应尽量实行避让措施,使之满足倒杆间距,假如没有一个倒杆位间距,有可能就会象我们上次广西施工场地因地形的原因,电杆的间距不够,移动的杆路把我们的杆路压倒了如图:3、杆路离开公路的两侧排水沟;国道 20 米、省道 15 米、县道 10 米、乡道 5 米;杆路穿越电力线路、长途光缆线路、一定要从下面穿过.杆路经过长途埋式光缆,距埋式光缆 15 米以内不得立杆、埋拉线地锚石。光缆穿越高速公路宜用直埋或管道等方式以保安全.4、杆路不准有急转变,要避开角杆直接穿越公路、铁路.遇到角深大于规定值时,可将一个角杆平分成两个相等转角。测量定要用标杆对标,角杆有角深记录,角杆要向内移 10 至 20cm;5、在平原地区尽量避开湖泊和排涝蓄池地带,在山区尽量避开峭沟、易滑坡地带和易受洪水危害、水土流失的地方;尽量避开穿越茶园、果园、经济林等经济作物地区.6、配杆要根据地形高低和穿越建筑物,配置杆 7 米到 12米,标准杆档距为 50 米第二、电杆1、电杆必须为入围厂家生产,施工单位必须提供检验合格证。2、直线杆在一条直线上,电杆中心与路由中心线左右偏差小于 50 公分,电杆本身上下垂直。4、电杆一般采纳 7 米电杆,特别地段如过河流跨越河坝、过公路、铁路,应采纳 8 米、9 米或 10 米以上电杆,以保证吊线与地面的垂直距离安全、有效。电杆离公路 2 米以内的需刷红白色反光漆.5、禁用角钢加工等形式对电杆进行加高使用.不得使用破裂、断裂等存在质量问题的电杆。6、杆洞深应严格按部分标准执行,不同土质,水泥电杆的洞深亦不相同,施工时一定按法律规范要求,不得随意增减深度,防止造成安全和质量事故。偏差应小于—50mm 的要求检查洞深.水泥电杆洞深杆长(m)土质备注普通土硬土水田、湿地石质1. 本 表 用 于中、轻负荷区 通 信 线路 . 重 负 荷区的杆洞深6.01。21。01。30。86。51。21。01.30.87。01。31。21。41。0度应按本表规定值另加10—20cm。2 。 12m 以 上的特种电杆的洞深应按设计文件规定实施。7。51。31。21。41.08。01.51。41。61。28.51。51.41。61。29。01。61.51。71.410。01。71。61.81。611。01.81。81.91。812。02.12.02。22。07、立在路边、...
