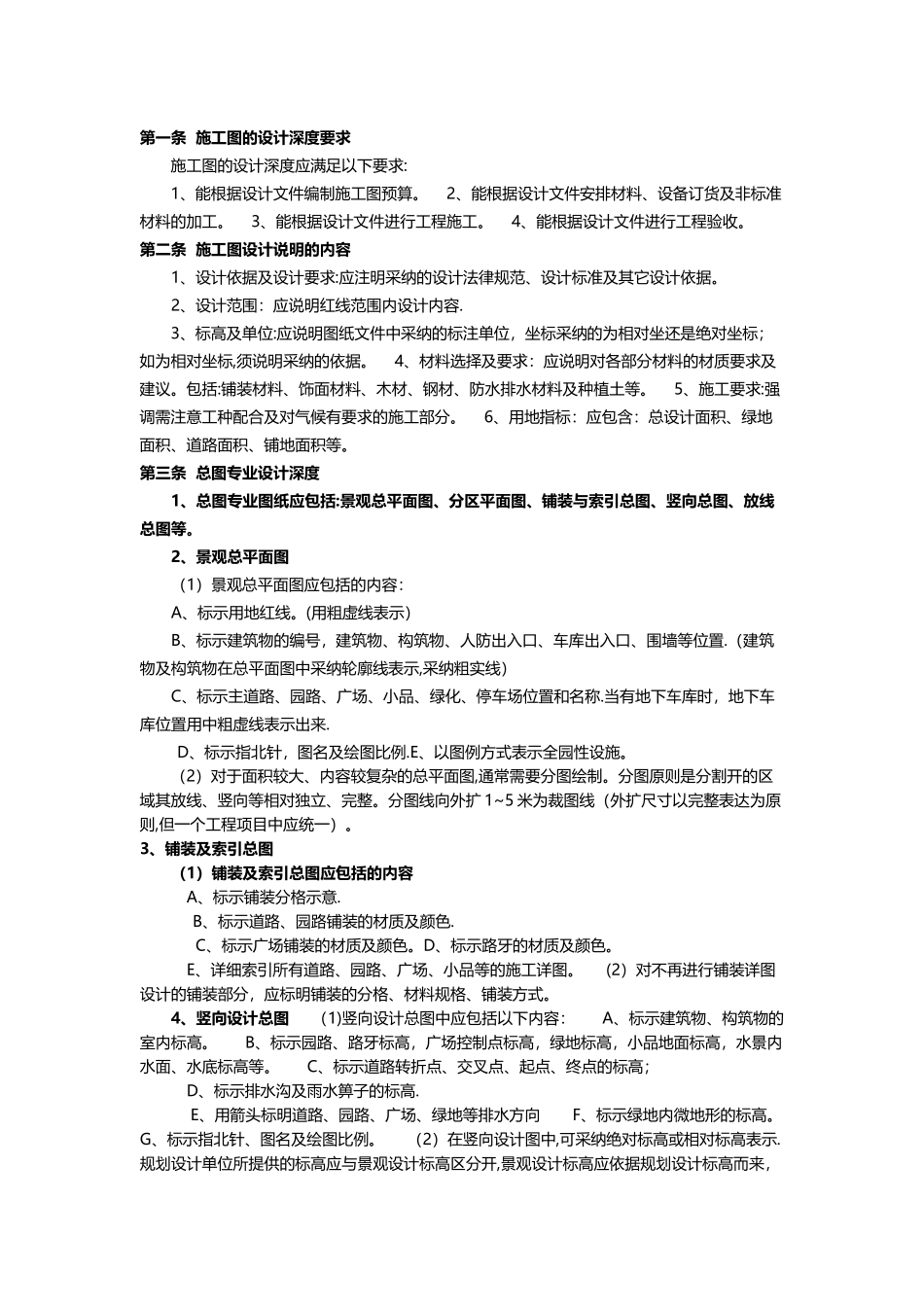

第一条 施工图的设计深度要求施工图的设计深度应满足以下要求:1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。第二条 施工图设计说明的内容1、设计依据及设计要求:应注明采纳的设计法律规范、设计标准及其它设计依据。2、设计范围：应说明红线范围内设计内容.3、标高及单位:应说明图纸文件中采纳的标注单位，坐标采纳的为相对坐还是绝对坐标；如为相对坐标,须说明采纳的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括:铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求:强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。第三条 总图专业设计深度1、总图专业图纸应包括:景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。2、景观总平面图（1）景观总平面图应包括的内容：A、标示用地红线。(用粗虚线表示）B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置.（建筑物及构筑物在总平面图中采纳轮廓线表示,采纳粗实线）C、标示主道路、园路、广场、小品、绿化、停车场位置和名称.当有地下车库时，地下车库位置用中粗虚线表示出来.D、标示指北针，图名及绘图比例.E、以图例方式表示全园性设施。（2）对于面积较大、内容较复杂的总平面图,通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩 1~5 米为裁图线（外扩尺寸以完整表达为原则,但一个工程项目中应统一）。3、铺装及索引总图（1）铺装及索引总图应包括的内容A、标示铺装分格示意.B、标示道路、园路铺装的材质及颜色.C、标示广场铺装的材质及颜色。D、标示路牙的材质及颜色。E、详细索引所有道路、园路、广场、小品等的施工详图。 (2）对不再进行铺装详图设计的铺装部分，应标明铺装的分格、材料规格、铺装方式。4、竖向设计总图 （1)竖向设计总图中应包括以下内容： A、标示建筑物、构筑物的室内标高。 B、标示园路、路牙标高，广场控制点标高，绿地标高，小品地面标高，水景内水面、水底标高等。 C、标示道路转折点、交叉点、起点、终点的标高；D、标示排水沟及雨水箅子的标高.E、用箭头标明道路、园路、广场、绿地等排水方向 F、标示绿地内微地形的标高。 G、标示指...
