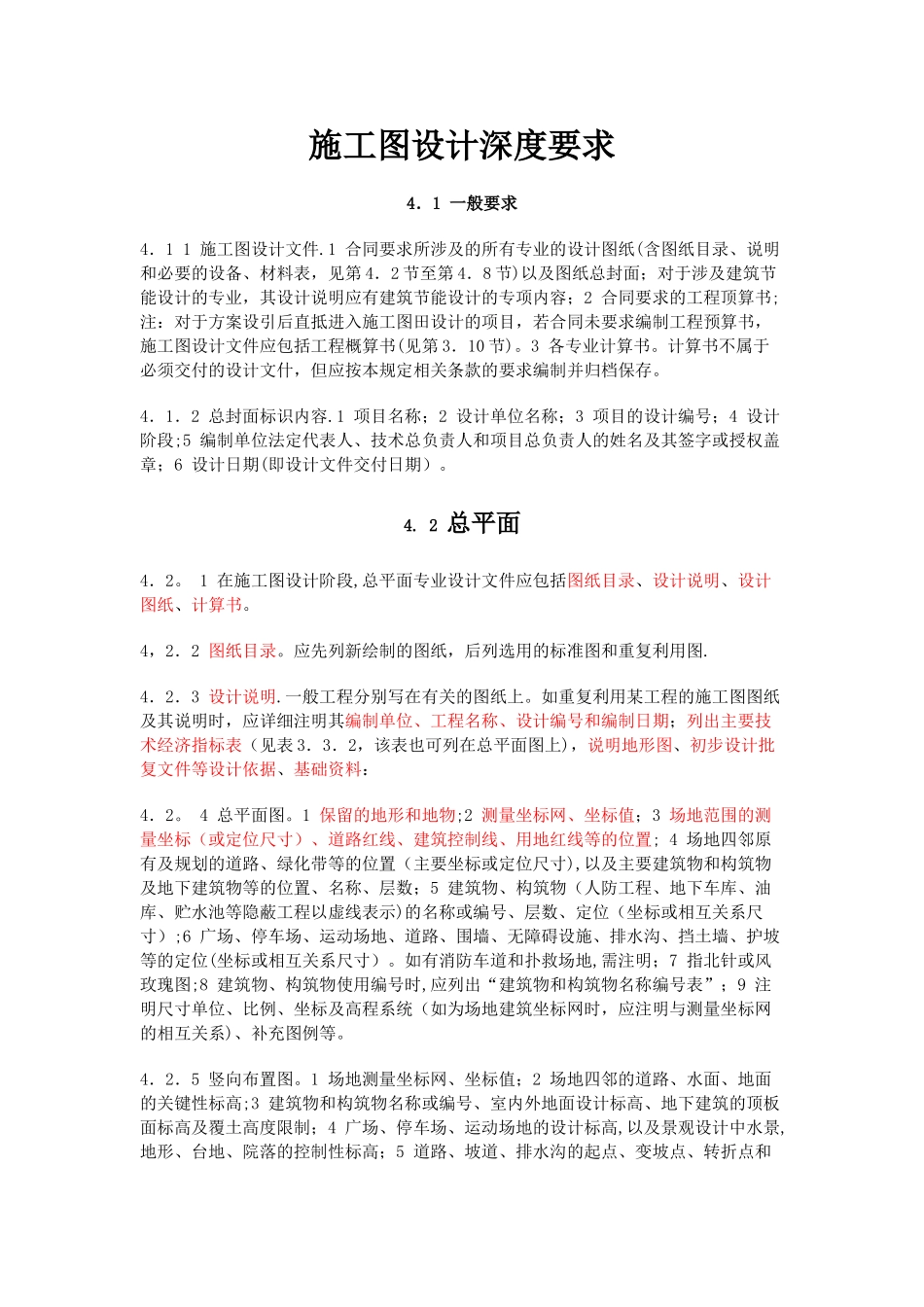

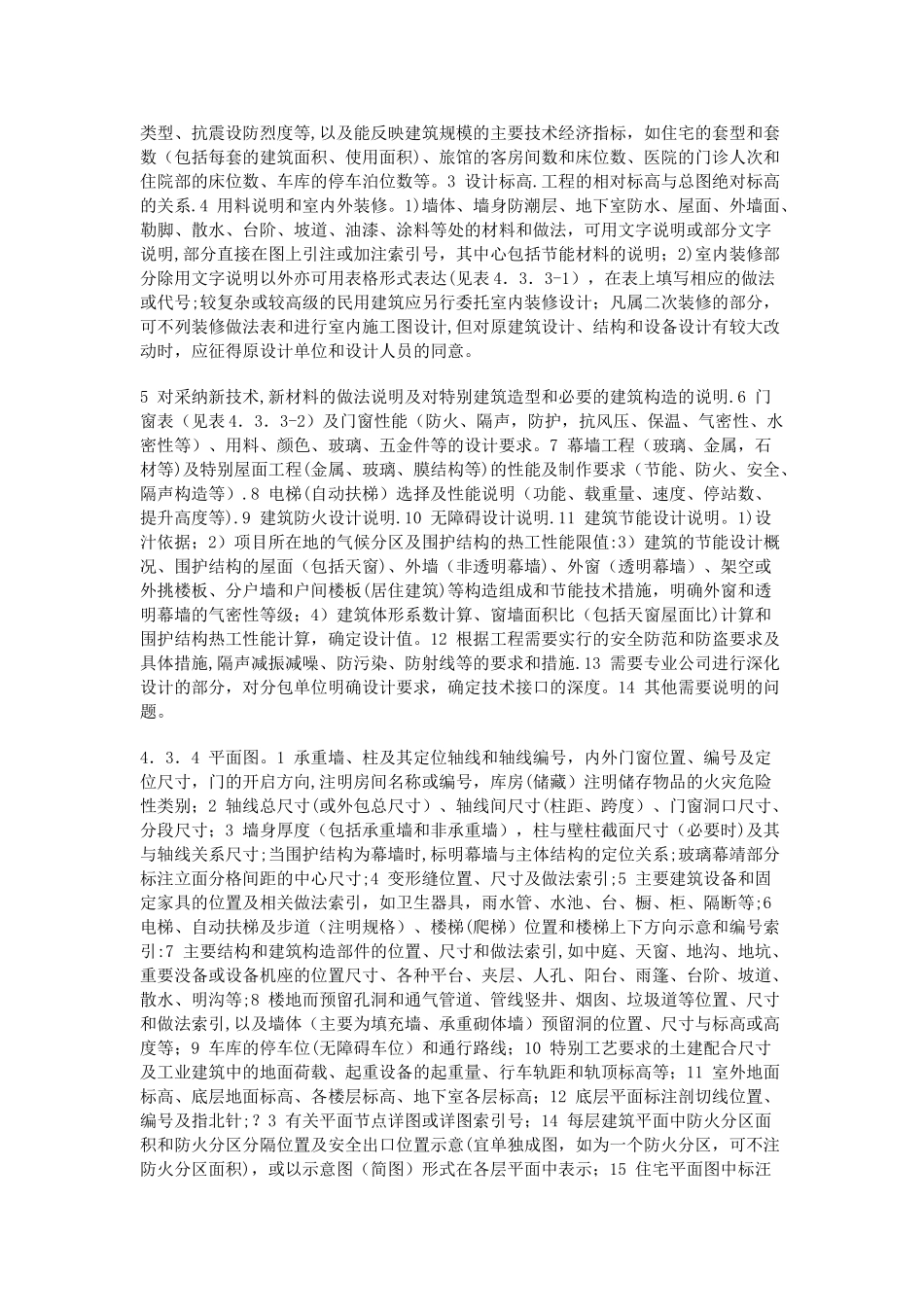

施工图设计深度要求4．1 一般要求4．1 1 施工图设计文件.1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见第 4．2 节至第 4．8 节)以及图纸总封面；对于涉及建筑节能设计的专业，其设计说明应有建筑节能设计的专项内容；2 合同要求的工程顶算书;注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第 3．10 节)。3 各专业计算书。计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。4．1．2 总封面标识内容.1 项目名称；2 设计单位名称；3 项目的设计编号；4 设计阶段;5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章；6 设计日期(即设计文件交付日期）。4. 2 总平面4．2。 1 在施工图设计阶段,总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。4，2．2 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图.4．2．3 设计说明.一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表（见表 3．3．2，该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础资料：4．2。 4 总平面图。1 保留的地形和地物;2 测量坐标网、坐标值；3 场地范围的测量坐标（或定位尺寸）、道路红线、建筑控制线、用地红线等的位置; 4 场地四邻原有及规划的道路、绿化带等的位置（主要坐标或定位尺寸),以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数；5 建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位（坐标或相互关系尺寸）;6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸）。如有消防车道和扑救场地,需注明；7 指北针或风玫瑰图;8 建筑物、构筑物使用编号时,应列出“建筑物和构筑物名称编号表”；9 注明尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。4．2．5 竖向布置图。1 场地测量坐标网、坐标值；2 场地四邻的道路、水面、地面的关键性标高;3 建筑物和构筑物名称或编号、室内外地面设计标高、地下建筑的顶板面标高及覆土高度限制；4 广场、停车场、运...
