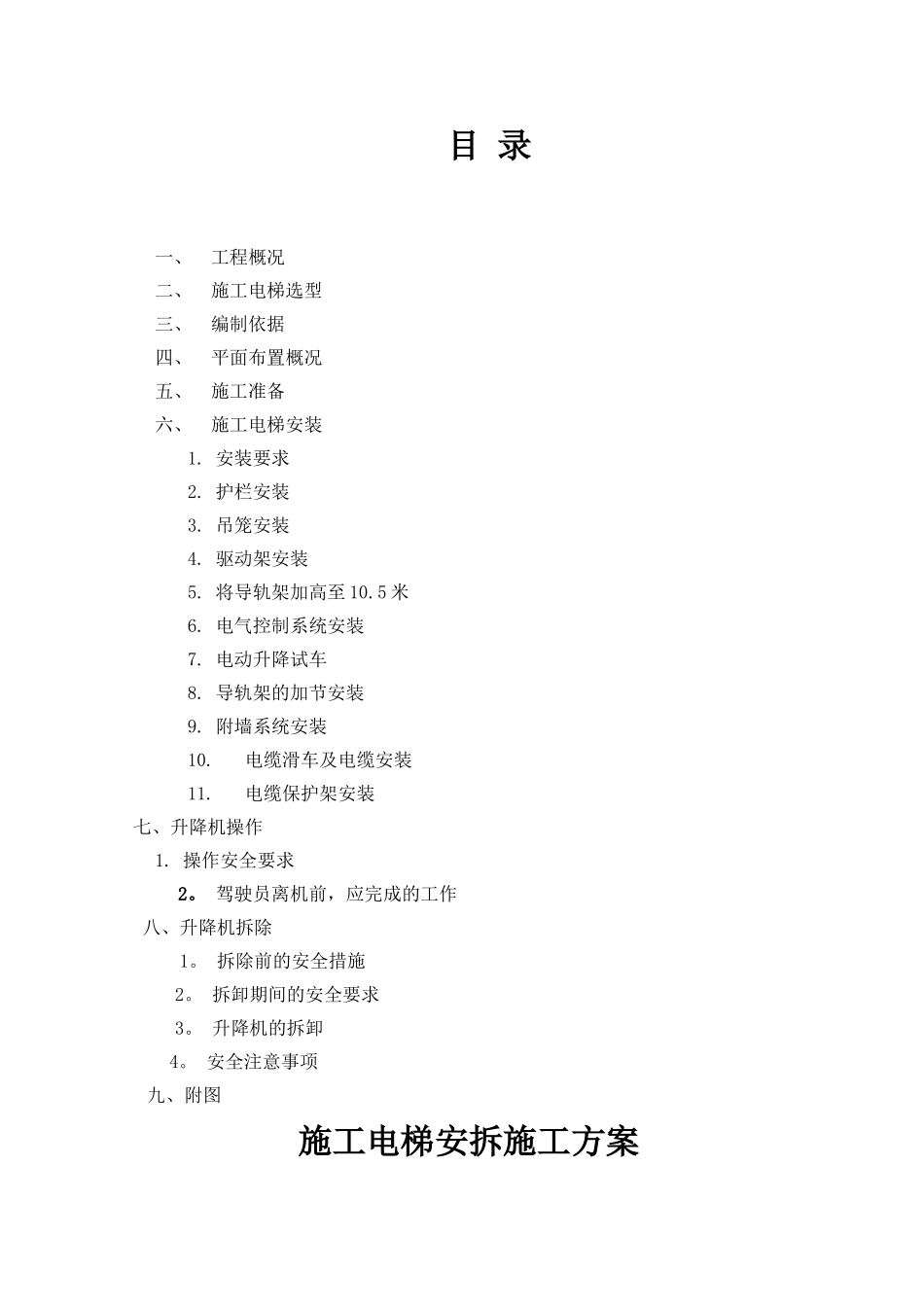

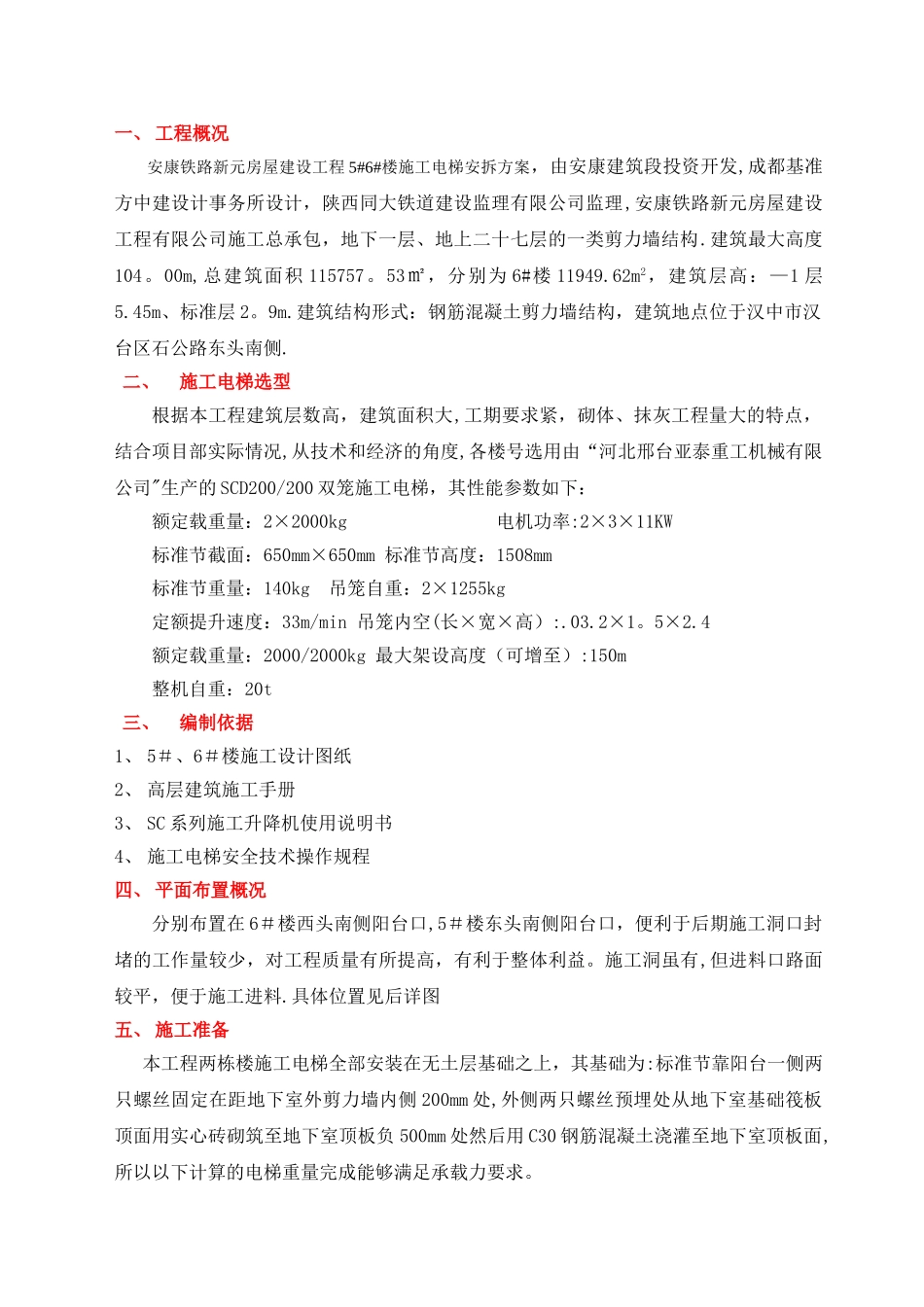

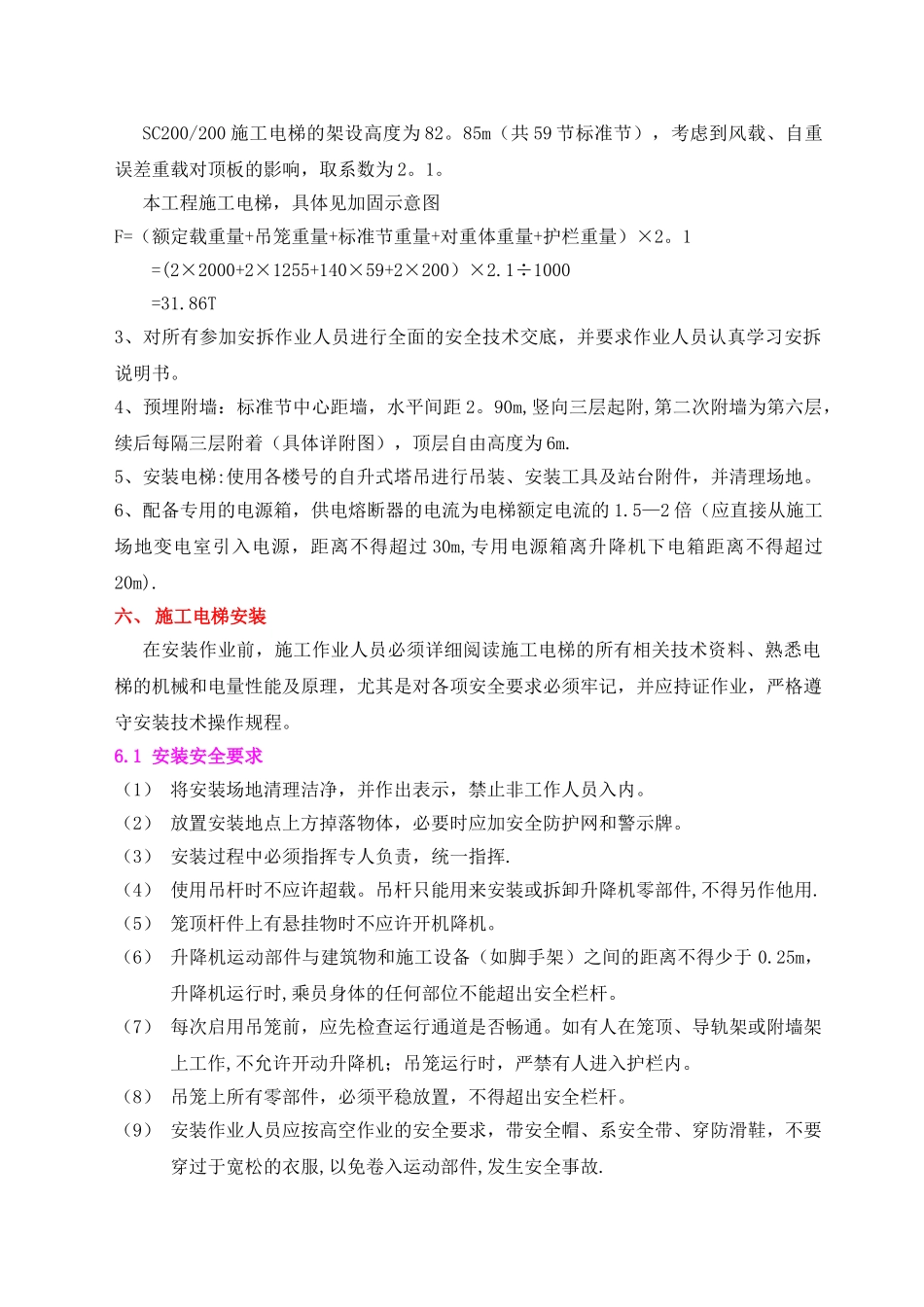

目 录一、工程概况二、施工电梯选型三、编制依据四、平面布置概况五、施工准备六、施工电梯安装1. 安装要求2. 护栏安装3. 吊笼安装4. 驱动架安装5. 将导轨架加高至 10.5 米6. 电气控制系统安装7. 电动升降试车8. 导轨架的加节安装9. 附墙系统安装10.电缆滑车及电缆安装11.电缆保护架安装 七、升降机操作1. 操作安全要求2。 驾驶员离机前，应完成的工作 八、升降机拆除 1。 拆除前的安全措施 2。 拆卸期间的安全要求 3。 升降机的拆卸4。 安全注意事项九、附图施工电梯安拆施工方案一、 工程概况安康铁路新元房屋建设工程 5#6#楼施工电梯安拆方案，由安康建筑段投资开发,成都基准方中建设计事务所设计，陕西同大铁道建设监理有限公司监理,安康铁路新元房屋建设工程有限公司施工总承包，地下一层、地上二十七层的一类剪力墙结构.建筑最大高度104。00m,总建筑面积 115757。53㎡，分别为 6#楼 11949.62m2，建筑层高：—1 层5.45m、标准层 2。9m.建筑结构形式：钢筋混凝土剪力墙结构，建筑地点位于汉中市汉台区石公路东头南侧.二、施工电梯选型根据本工程建筑层数高，建筑面积大,工期要求紧，砌体、抹灰工程量大的特点，结合项目部实际情况,从技术和经济的角度,各楼号选用由“河北邢台亚泰重工机械有限公司"生产的 SCD200/200 双笼施工电梯，其性能参数如下：额定载重量：2×2000kg 电机功率:2×3×11KW标准节截面：650mm×650mm 标准节高度：1508mm标准节重量：140kg 吊笼自重：2×1255kg定额提升速度：33m/min 吊笼内空(长×宽×高）:.03.2×1。5×2.4额定载重量：2000/2000kg 最大架设高度（可增至）:150m整机自重：20t三、编制依据1、 5＃、6＃楼施工设计图纸2、 高层建筑施工手册3、 SC 系列施工升降机使用说明书4、 施工电梯安全技术操作规程四、 平面布置概况分别布置在 6＃楼西头南侧阳台口,5＃楼东头南侧阳台口，便利于后期施工洞口封堵的工作量较少，对工程质量有所提高，有利于整体利益。施工洞虽有,但进料口路面较平，便于施工进料.具体位置见后详图五、 施工准备本工程两栋楼施工电梯全部安装在无土层基础之上，其基础为:标准节靠阳台一侧两只螺丝固定在距地下室外剪力墙内侧 200mm 处,外侧两只螺丝预埋处从地下室基础筏板顶面用实心砖砌筑至地下室顶板负 500mm 处然后用 C30 钢筋混凝土浇灌至地下室顶板面,所以以下计算的电梯重量完成能够满足承载力要求。SC200/200 施工电梯的架设...
