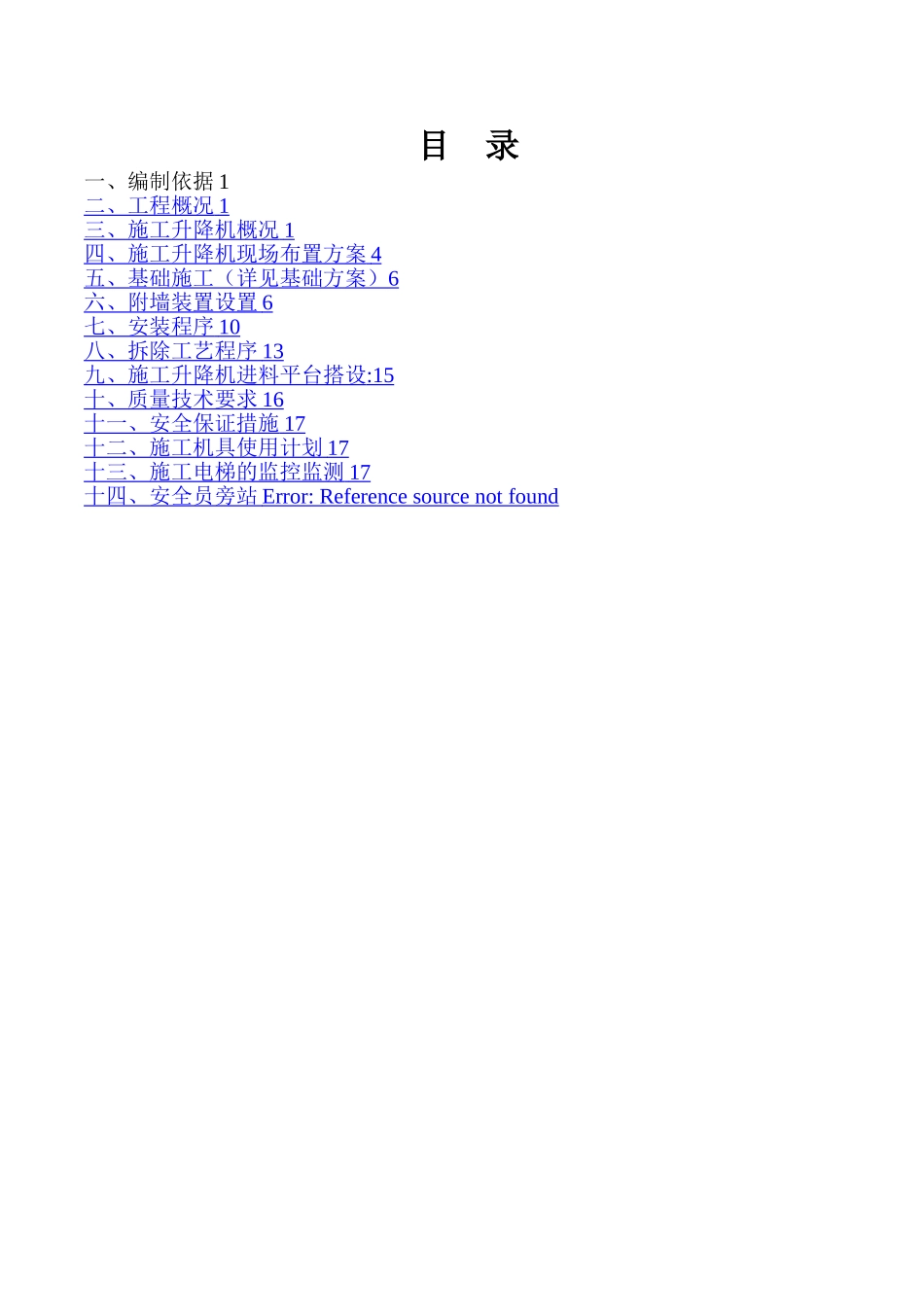

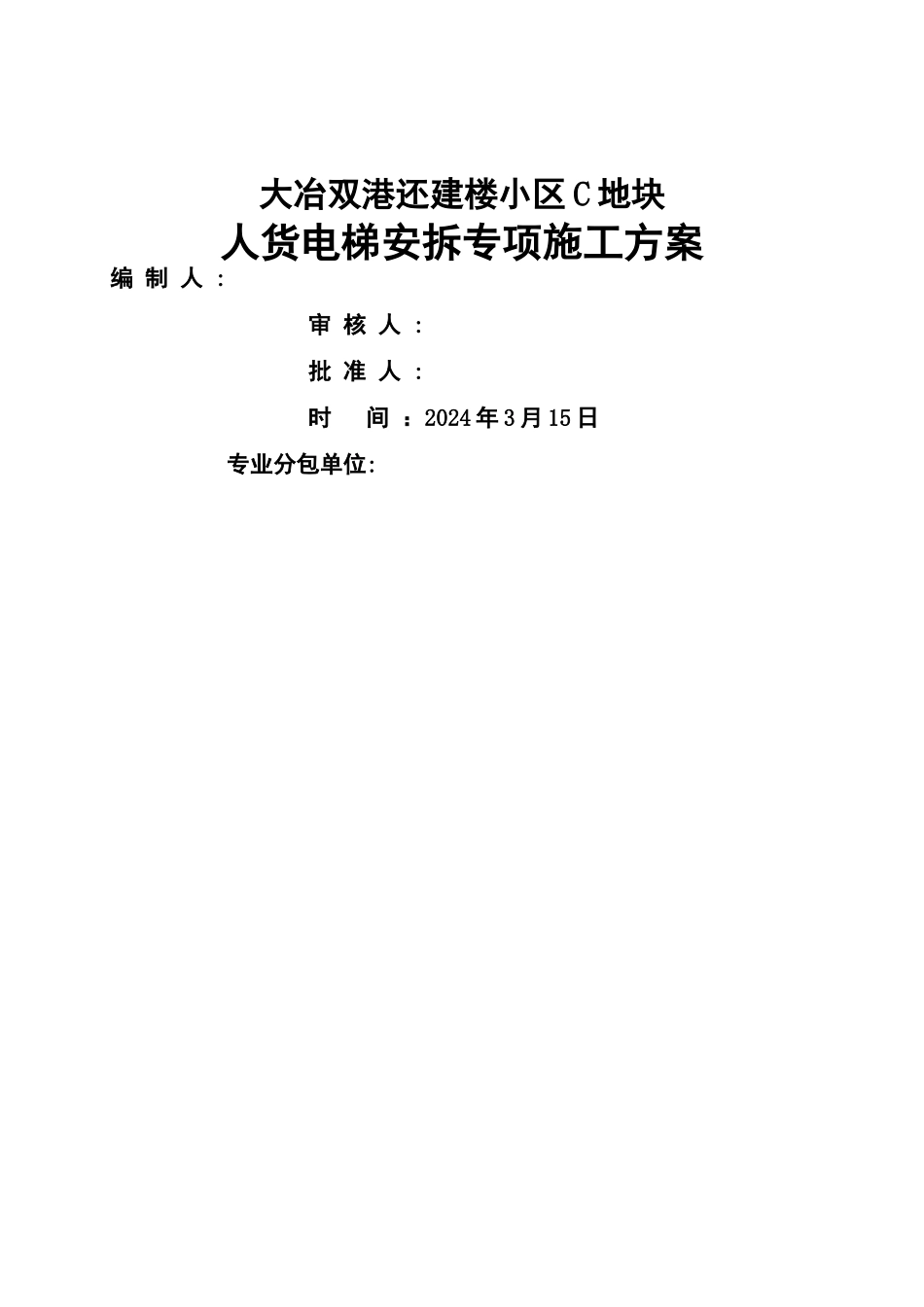

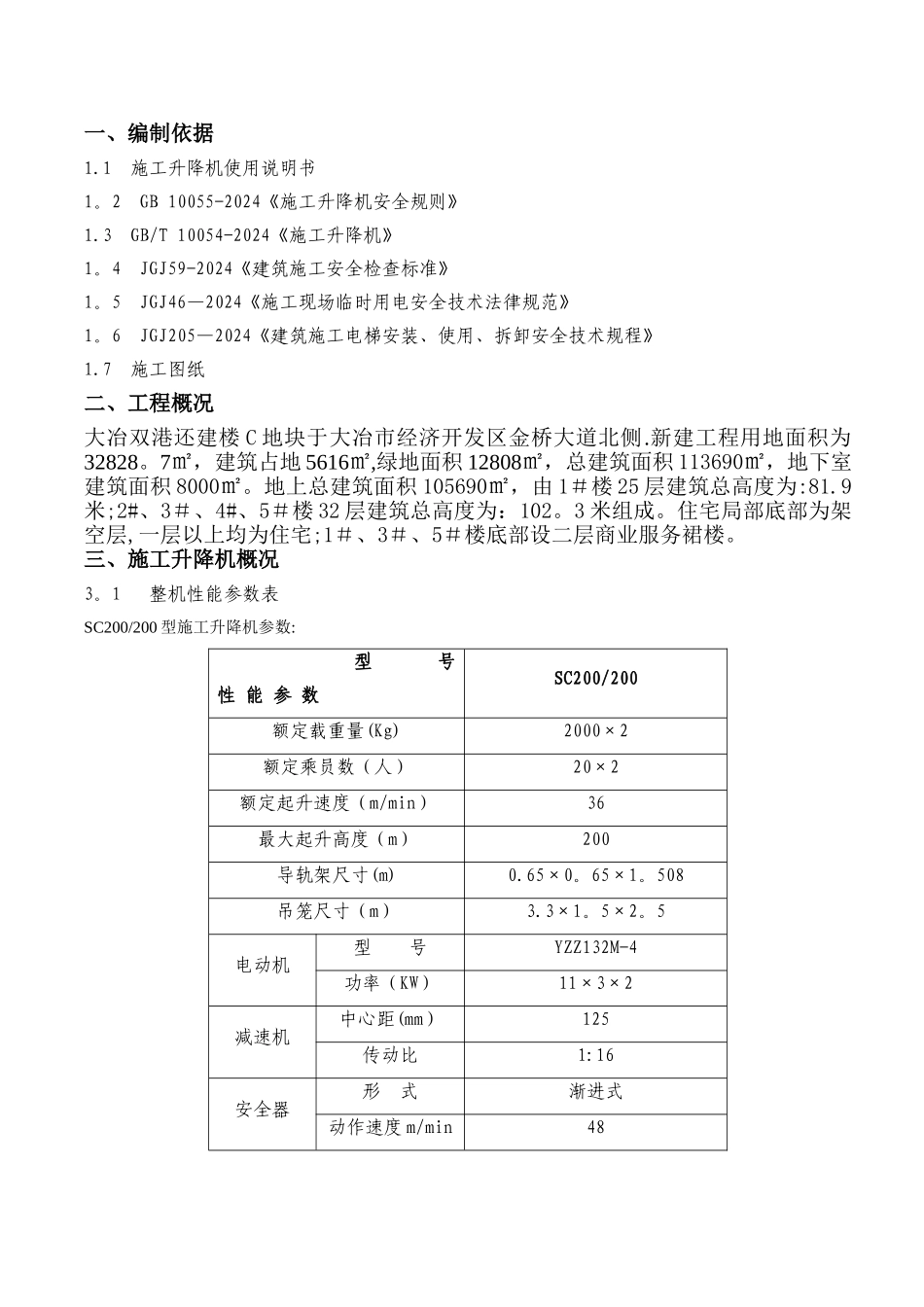

大冶双港还建楼小区 C 地块人货电梯安拆专项施工方案编 制 人 :审 核 人 :批 准 人 : 时 间 ：2024 年 3 月 15 日专业分包单位:目 录一、编制依据 1二、工程概况 1 三、施工升降机概况 1 四、施工升降机现场布置方案 4 五、基础施工（详见基础方案） 6 六、附墙装置设置 6 七、安装程序 10 八、拆除工艺程序 13 九、施工升降机进料平台搭设 :15 十、质量技术要求 16 十一、安全保证措施 17 十二、施工机具使用计划 17 十三、施工电梯的监控监测 17 十四、安全员旁站 Error: Reference source not found 一、编制依据1.1 施工升降机使用说明书1。2 GB 10055-2024《施工升降机安全规则》 1.3 GB/T 10054-2024《施工升降机》 1。4 JGJ59-2024《建筑施工安全检查标准》1。5 JGJ46—2024《施工现场临时用电安全技术法律规范》1。6 JGJ205—2024《建筑施工电梯安装、使用、拆卸安全技术规程》1.7 施工图纸二、工程概况大冶双港还建楼 C 地块于大冶市经济开发区金桥大道北侧.新建工程用地面积为32828。7㎡，建筑占地 5616㎡,绿地面积 12808㎡，总建筑面积 113690㎡，地下室建筑面积 8000㎡。地上总建筑面积 105690㎡，由 1＃楼 25 层建筑总高度为:81.9米;2#、3＃、4#、5＃楼 32 层建筑总高度为：102。3 米组成。住宅局部底部为架空层,一层以上均为住宅;1＃、3＃、5＃楼底部设二层商业服务裙楼。三、施工升降机概况3。1整机性能参数表SC200/200 型施工升降机参数:型 号性 能 参 数SC200/200额定载重量(Kg)2000×2额定乘员数（人）20×2额定起升速度（m/min）36最大起升高度（m）200导轨架尺寸(m)0.65×0。65×1。508吊笼尺寸（m）3.3×1。5×2。5电动机型 号YZZ132M-4功率（KW）11×3×2减速机中心距(mm）125传动比1:16安全器形 式渐进式动作速度 m/min48制动力矩（N。m）≥30003。2主要特点该施工升降机为双笼，靠 YZZ132M—4 型电动机传动，每个吊笼载重量为 2000KG 四、施工升降机现场布置方案4。1升降机现场平面布置情况本建筑施工电梯平面布置如下： 5#楼施工电梯基础定位3＃楼施工电梯基础定位4.2 场地要求4。2。1具备运输和堆置升降机零部件的道路和场地。4。2.2 升降机运动部件与建筑物和固定施工设备之间的距离不得小于 0。2m。4。2。3升降机外形总体平面尺寸图五、基础施工（详见基础方案）六、附墙装置设置6。1附墙距离附墙架连接尺寸平面示意图。...
