施工防反碱措施

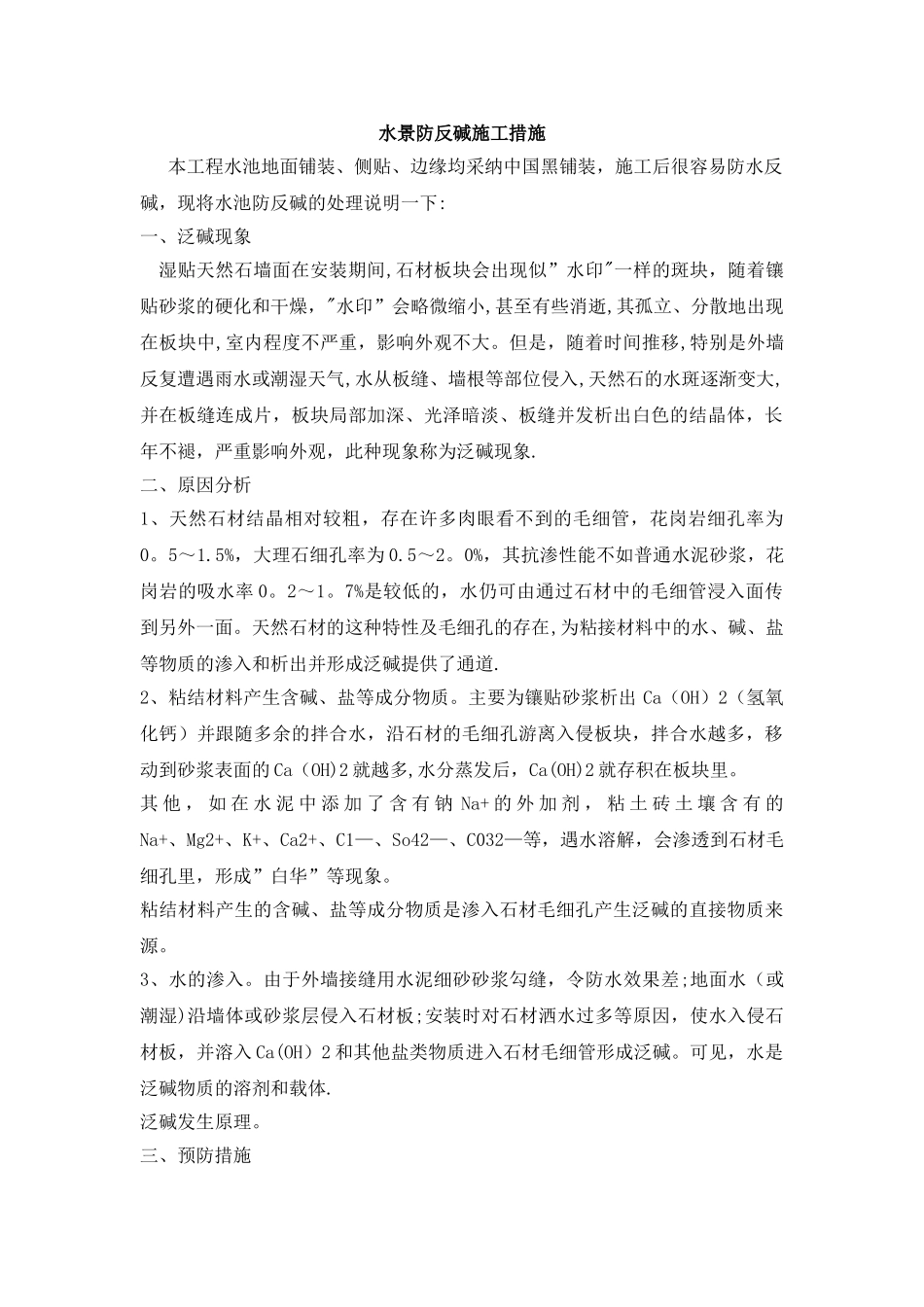

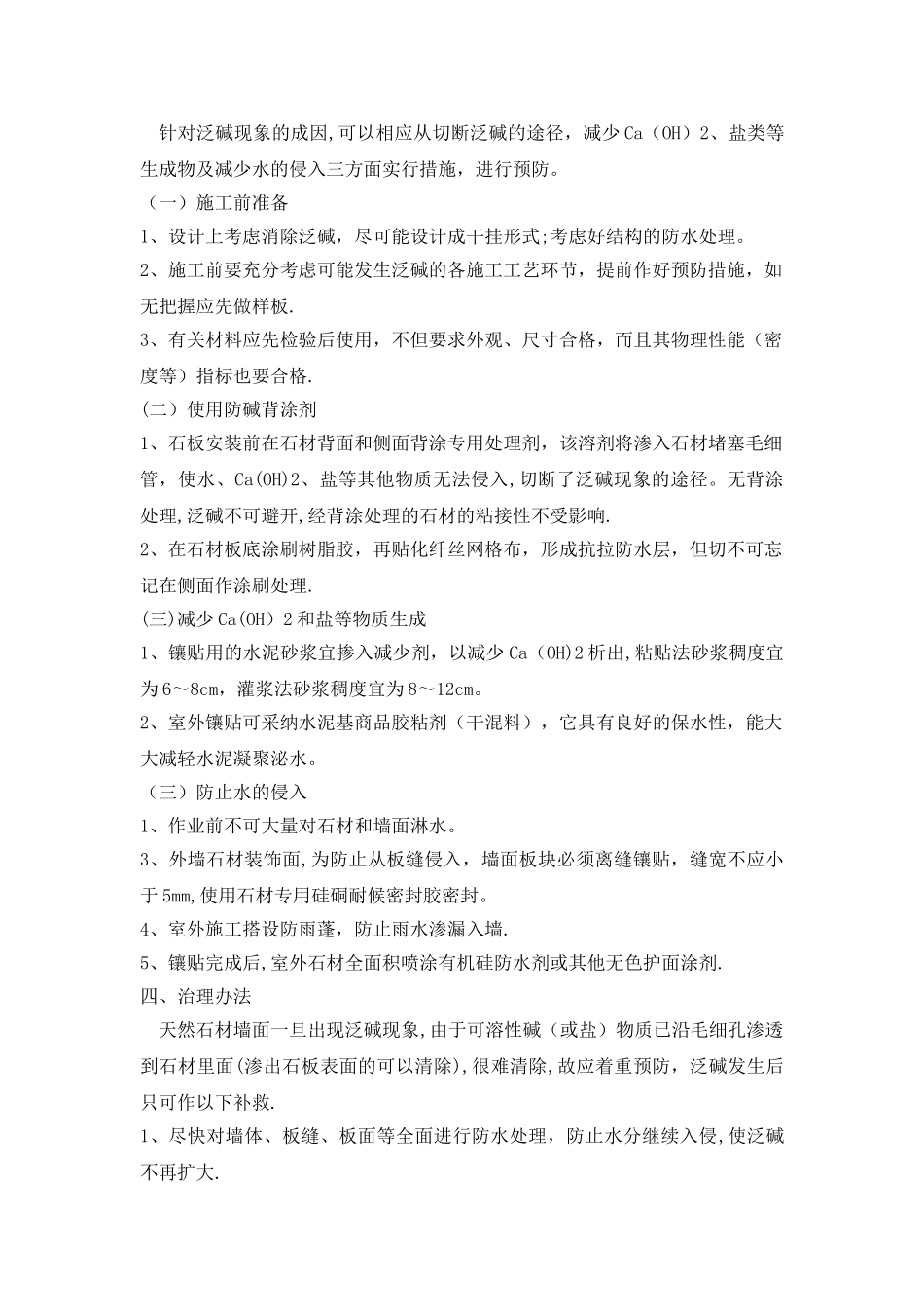

水景防反碱施工措施本工程水池地面铺装、侧贴、边缘均采纳中国黑铺装，施工后很容易防水反碱，现将水池防反碱的处理说明一下:一、泛碱现象湿贴天然石墙面在安装期间,石材板块会出现似”水印"一样的斑块，随着镶贴砂浆的硬化和干燥，"水印”会略微缩小,甚至有些消逝,其孤立、分散地出现在板块中,室内程度不严重，影响外观不大。但是，随着时间推移,特别是外墙反复遭遇雨水或潮湿天气,水从板缝、墙根等部位侵入,天然石的水斑逐渐变大,并在板缝连成片，板块局部加深、光泽暗淡、板缝并发析出白色的结晶体，长年不褪，严重影响外观，此种现象称为泛碱现象.二、原因分析1、天然石材结晶相对较粗，存在许多肉眼看不到的毛细管，花岗岩细孔率为0。5～1.5%，大理石细孔率为 0.5～2。0%，其抗渗性能不如普通水泥砂浆，花岗岩的吸水率 0。2～1。7%是较低的，水仍可由通过石材中的毛细管浸入面传到另外一面。天然石材的这种特性及毛细孔的存在,为粘接材料中的水、碱、盐等物质的渗入和析出并形成泛碱提供了通道.2、粘结材料产生含碱、盐等成分物质。主要为镶贴砂浆析出 Ca（OH）2（氢氧化钙）并跟随多余的拌合水，沿石材的毛细孔游离入侵板块，拌合水越多，移动到砂浆表面的 Ca（OH)2 就越多,水分蒸发后，Ca(OH)2 就存积在板块里。其 他 ， 如 在 水 泥 中 添 加 了 含 有 钠 Na+ 的 外 加 剂 ， 粘 土 砖 土 壤 含 有 的Na+、Mg2+、K+、Ca2+、C1—、So42—、C032—等，遇水溶解，会渗透到石材毛细孔里，形成”白华”等现象。粘结材料产生的含碱、盐等成分物质是渗入石材毛细孔产生泛碱的直接物质来源。3、水的渗入。由于外墙接缝用水泥细砂砂浆勾缝，令防水效果差;地面水（或潮湿)沿墙体或砂浆层侵入石材板;安装时对石材洒水过多等原因，使水入侵石材板，并溶入 Ca(OH）2 和其他盐类物质进入石材毛细管形成泛碱。可见，水是泛碱物质的溶剂和载体.泛碱发生原理。三、预防措施针对泛碱现象的成因,可以相应从切断泛碱的途径，减少 Ca（OH）2、盐类等生成物及减少水的侵入三方面实行措施，进行预防。（一）施工前准备1、设计上考虑消除泛碱，尽可能设计成干挂形式;考虑好结构的防水处理。2、施工前要充分考虑可能发生泛碱的各施工工艺环节，提前作好预防措施，如无把握应先做样板.3、有关材料应先检验后使用，不但要求外观、尺寸合格，而且其物理性能（密度等）指标也要合格.(二）使用防碱背涂剂1、石板安装前在石材背面和侧...
