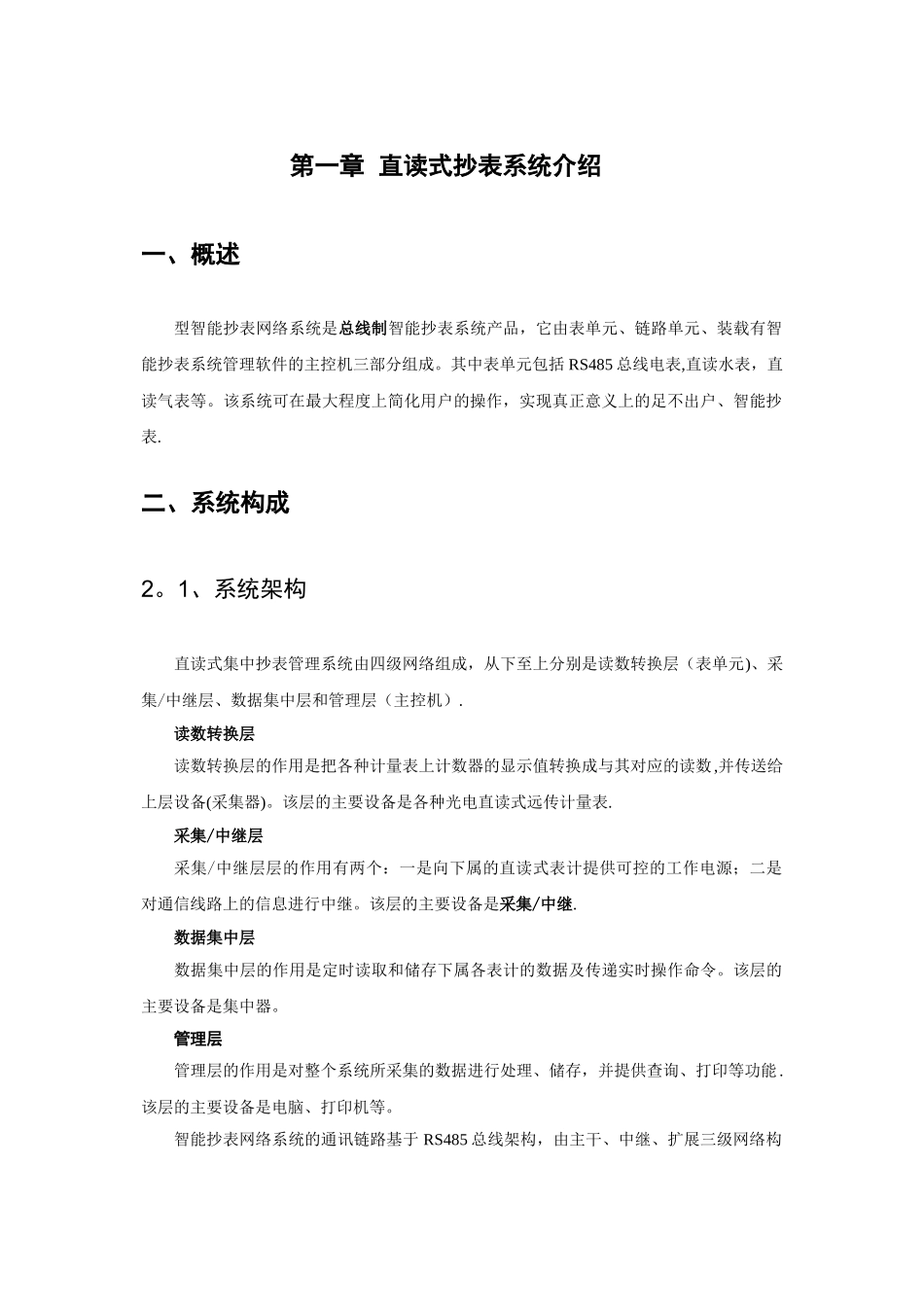

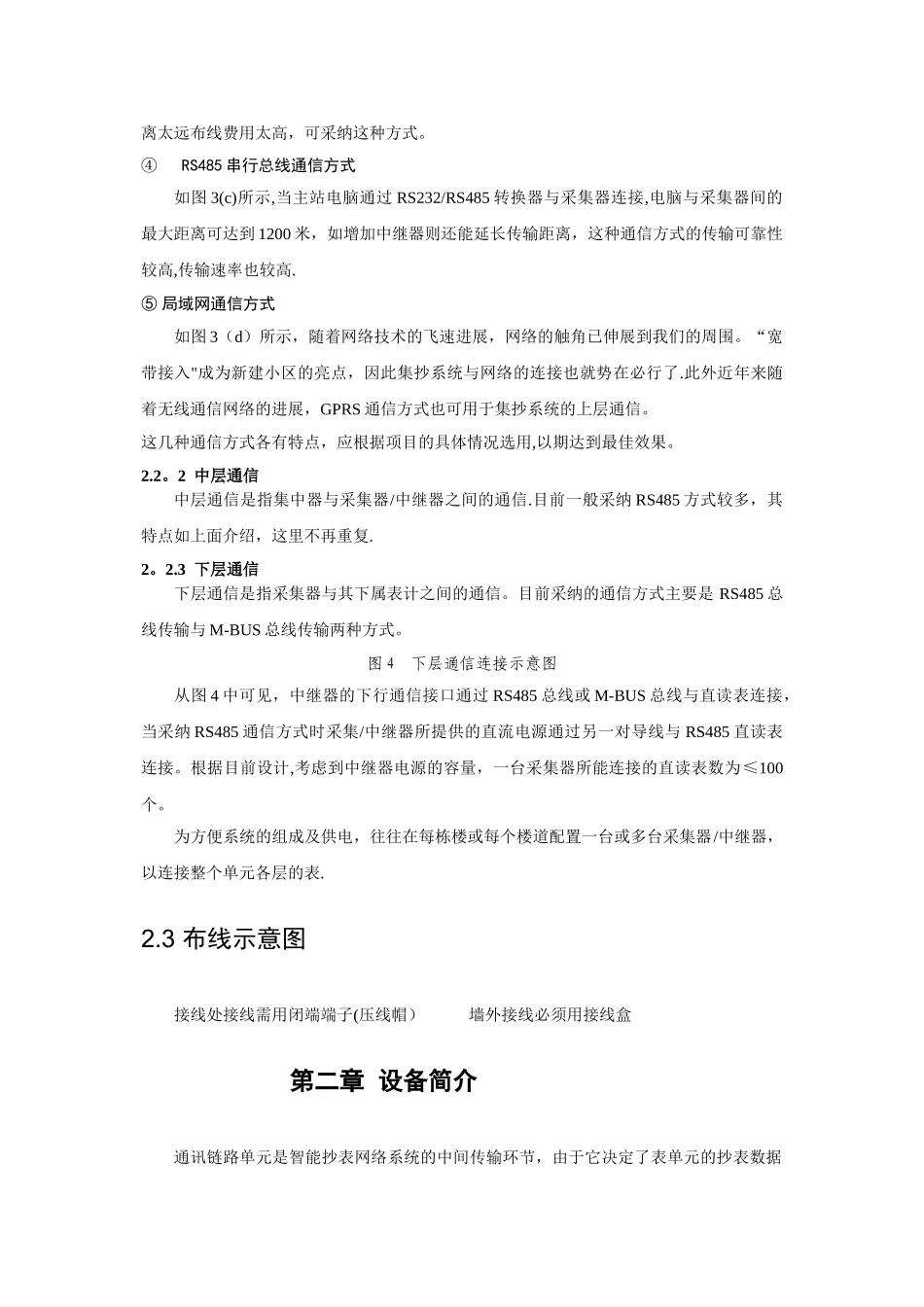

第一章 直读式抄表系统介绍一、概述型智能抄表网络系统是总线制智能抄表系统产品，它由表单元、链路单元、装载有智能抄表系统管理软件的主控机三部分组成。其中表单元包括 RS485 总线电表,直读水表，直读气表等。该系统可在最大程度上简化用户的操作，实现真正意义上的足不出户、智能抄表.二、系统构成2。1、系统架构直读式集中抄表管理系统由四级网络组成，从下至上分别是读数转换层（表单元)、采集/中继层、数据集中层和管理层（主控机）.读数转换层读数转换层的作用是把各种计量表上计数器的显示值转换成与其对应的读数,并传送给上层设备(采集器)。该层的主要设备是各种光电直读式远传计量表.采集/中继层采集/中继层层的作用有两个：一是向下属的直读式表计提供可控的工作电源；二是对通信线路上的信息进行中继。该层的主要设备是采集/中继.数据集中层数据集中层的作用是定时读取和储存下属各表计的数据及传递实时操作命令。该层的主要设备是集中器。管理层管理层的作用是对整个系统所采集的数据进行处理、储存，并提供查询、打印等功能.该层的主要设备是电脑、打印机等。智能抄表网络系统的通讯链路基于 RS485 总线架构，由主干、中继、扩展三级网络构成，系统组网图如下所示.主控机：在主控机上安装 JRH 型智能抄表系统管理软件,由该系统软件发出抄表指令,区域集中器做出相应的响应,完成抄表任务.该系统因采纳不同型号的区域集中器，而要求主控机的硬件配置亦不同,以下列出主控机的基本配置.2。2、通信方式直读式集抄系统在组成结构上类似于集散式控制系统，其数据通信由上中下三个层次组成(见图 2）。上层通信是指集中器与主站电脑之间的通信，中层通信是指集中器与其下属采集/中继器之间的通信，下层通信是采集器/中继器与其下属直读表之间的通信.这三层通信在物理结构上相互独立,对通信方式、传输介质、传输速率的要求各不相同,下面分别予以介绍。2。2.1 上层通信如前所述，上层通信是指集中器与主站电脑之间的通信。该层通信的主要特点是数据量较大,传输距离可能很远。如图 3 所示，在实际工程项目中，上层通信常常采纳的方式有RS232、电话网、GPRS、RS485、局域网等。①RS232 串行通信方式如图 3(a）所示，这是最简单也是最常用的方式，用一根 RS232 串行电缆将集中器的RS232 口与电脑的 RS232 口连接起来即可，下行通过 RS485 通信接口与采集器/中继器连接,这种方式适用于集中器与主站电脑距离很近的场合，该距离应...
