智能电表内部构造深度拆解

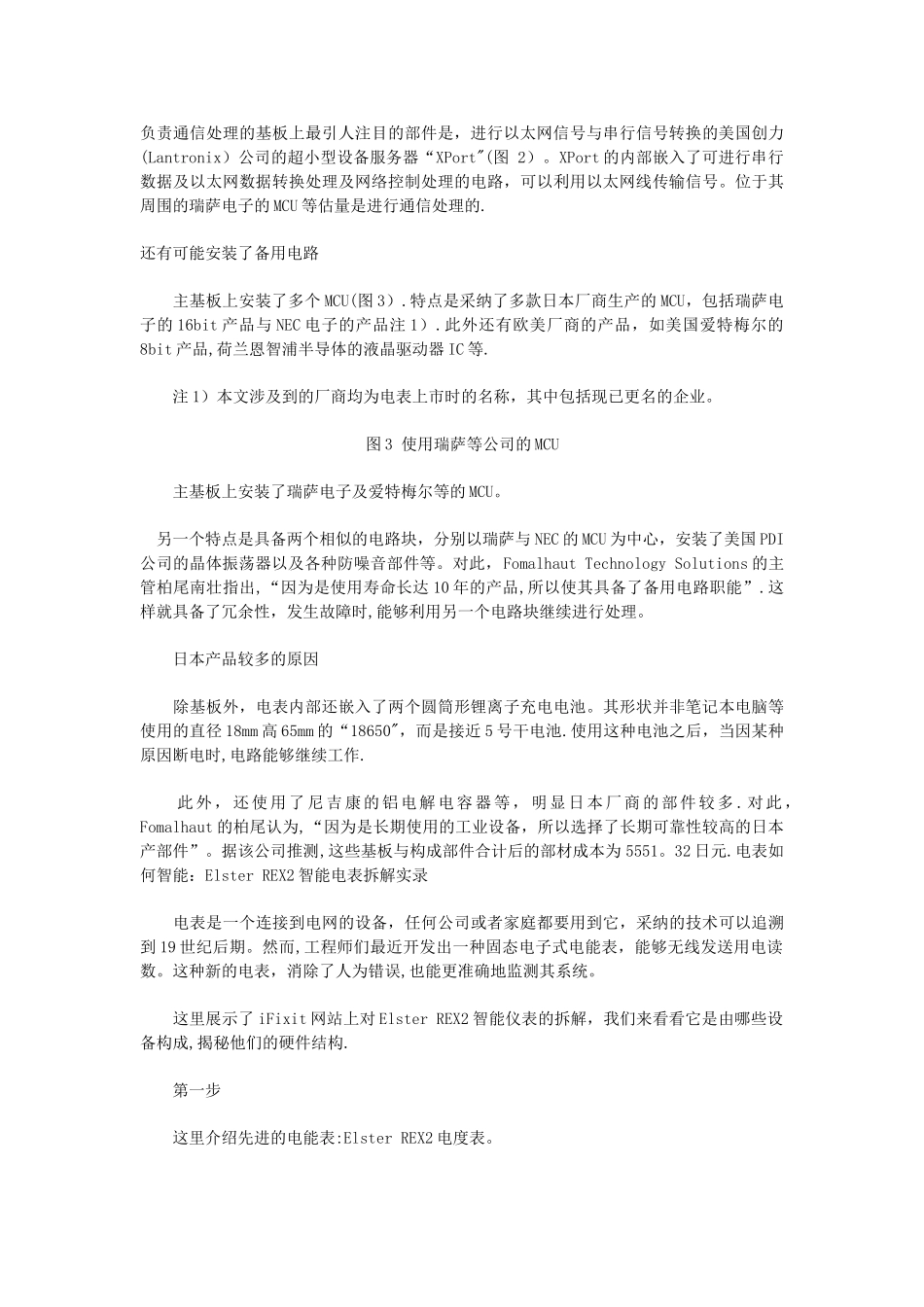

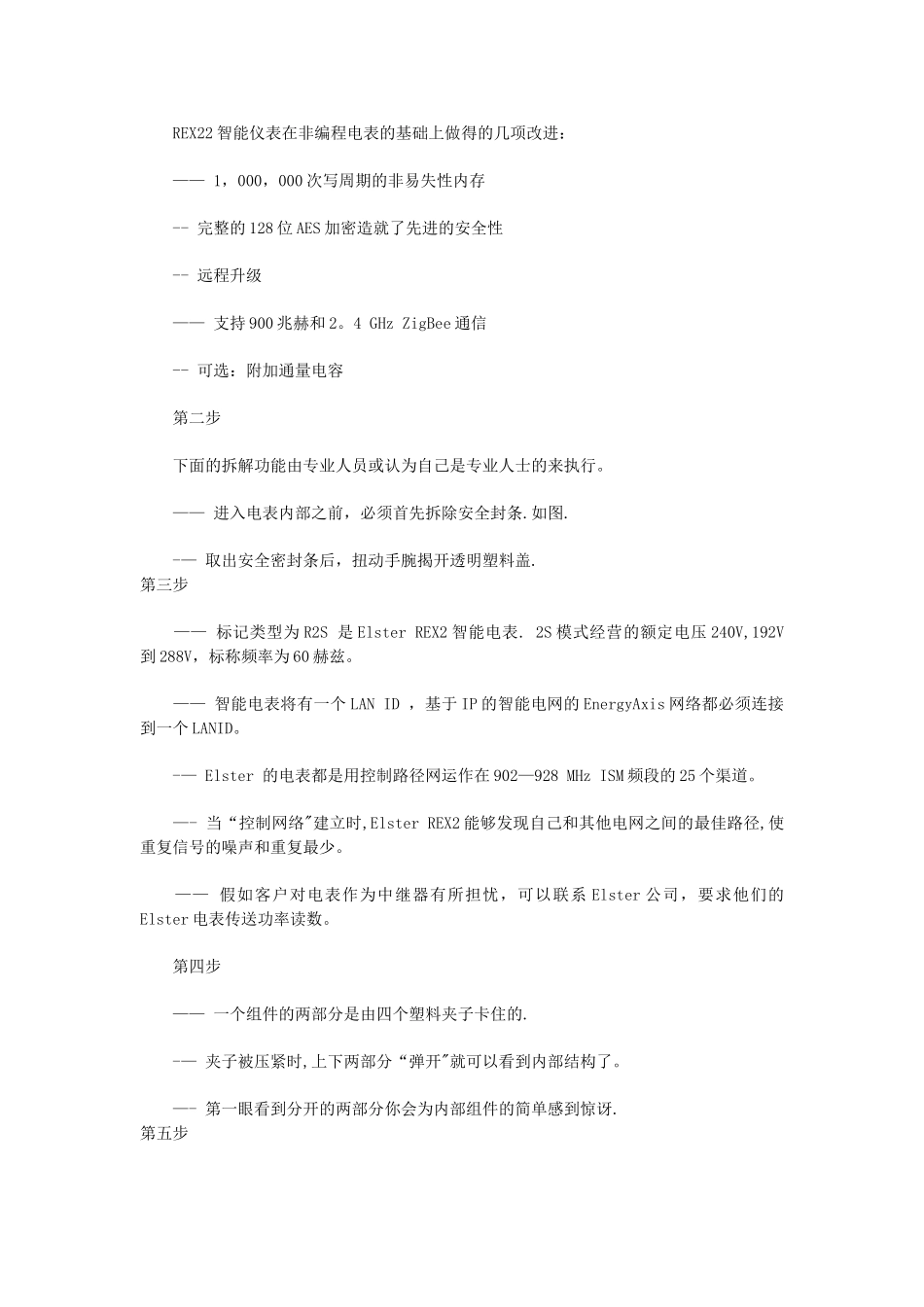

智能电表内部构造深度拆解：电表如何智能？2024 年 08 月 22 日 10:21 来源：电子发烧友 作者：秩名 我要评论（3） 在电力及燃气等能源领域，具备通信功能并能够远程读取数据的“智能仪表”受到的关注越来越高。其原因是，这种仪表有望用于多种用途,如能源使用情况的“可视化"、使用抄表数据提供咨询服务，将来还有望用于家用设备控制等。 那么，这种智能仪表由哪些部件构成，并由哪些厂商供应主要部件？与智能手机等便携终端相比，人们几乎没有机会了解智能仪表的内部构造。因此，为了弄清楚这些内部情况，拆解组决定购买美国的“智能电表”产品，并进行内部分析。 此次是在从事过多款产品拆解调查的 Fomalhaut Technology Solutions 公司的协助下进行拆解分析的。下面首先以具备有线通信功能的智能仪表为主，分析一下使用部件的厂商名称及部材成本等。 具备以太网通信功能 此次拆解的产品是美国仪表厂商 Itron 的“Sentinel SS5S2L"（以下称 Sentinel）与美国通用电气的“KV2”，二者均为支持 120V～480V 电压的电表，具备以太网或电话线通信功能(表 1）。此外,为了便于参考，同时还分析了瑞士兰吉尔（Landis+Gyr)公司的不具备通信功能的“AXS4"的内部情况，并一起列在下表中。表 1 此次拆解分析的电表 这三款仪表的共同点是，均为电表，而且可使用液晶面板显示数据.其不同点是,具备通信功能的两款机型在内部安装了三块基板，而不具备通信功能的 AXS4 则将主要部件集成在了一块基板上。而且，AXS4 的部材成本推测值最低.拆解时可以看出,其他两款机型因嵌入了通信功能,部材成本有所增加.使用三块基板 下面我们看一下内部具体构造。首先分析一下安装在 Sentinel 内部基板上的 MCU 等。 Sentinel 与其他智能电表一样采纳圆筒形状，乍看上去就像一个稍大的罐头盒。取下外面的塑料壳，并拆除下部的加固部材后，可以看到两块安装有各种部件的基板（图1）。里面还有一块基板,该电表共由三块基板构成。其中一块是进行以太网等通信处理的基板，另一块是安装主要 MCU 的主基板。每块基板均由树脂制成.图 1 Itron 公司的 Sentinel 取下外壳并拆掉下部的加固部材后,可以看到两块基板。此外，里面还有一块基板。负责通信处理的基板上最引人注目的部件是，进行以太网信号与串行信号转换的美国创力(Lantronix）公司的超小型设备服务器“XPort"(图 2）。XPort 的内部嵌入了可进行串行数据及以太网数据转换处理及...
