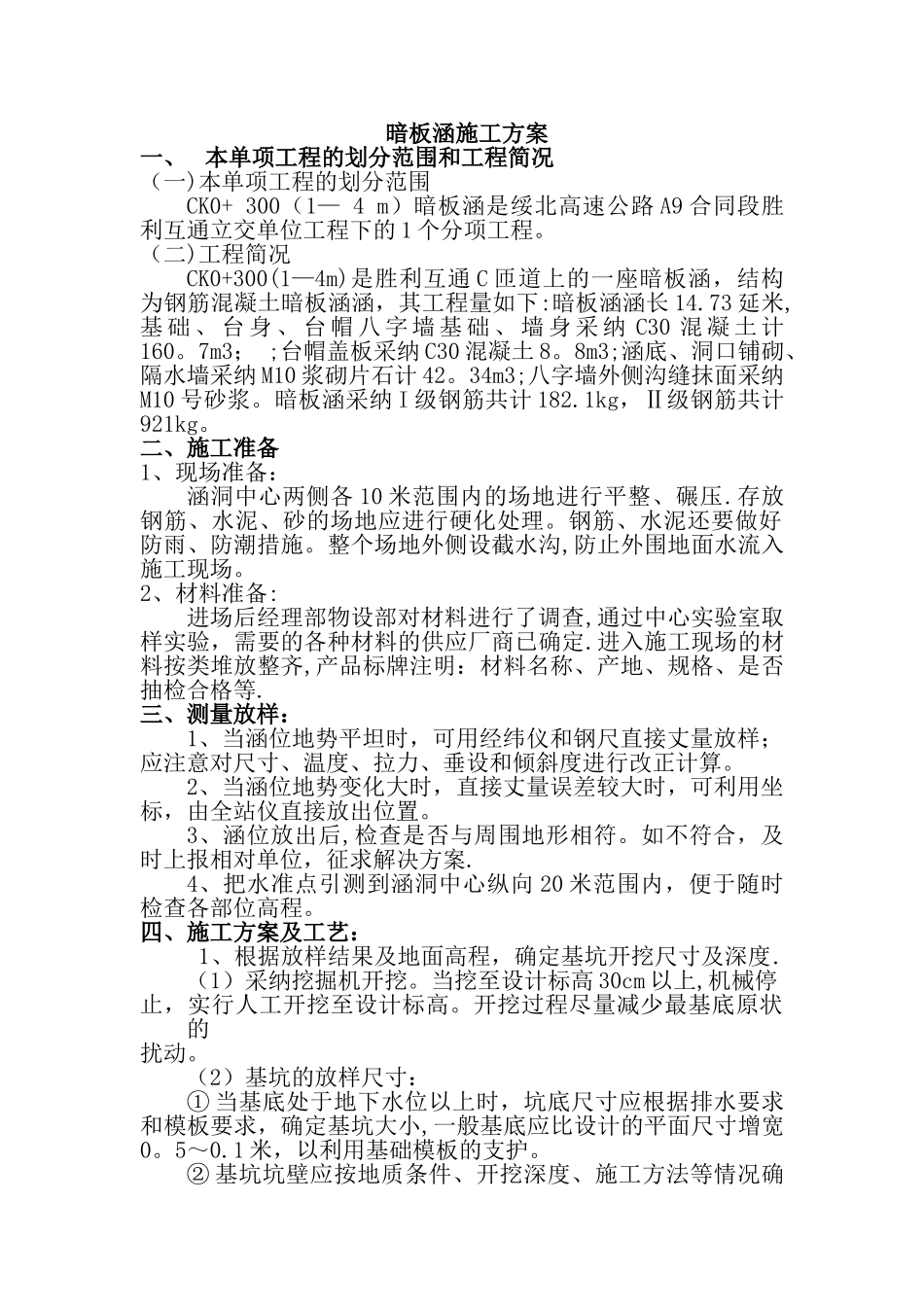

暗板涵施工方案一、本单项工程的划分范围和工程简况（一)本单项工程的划分范围CK0+ 300（1— 4 m）暗板涵是绥北高速公路 A9 合同段胜利互通立交单位工程下的 1 个分项工程。（二)工程简况CK0+300(1—4m)是胜利互通 C 匝道上的一座暗板涵，结构为钢筋混凝土暗板涵涵，其工程量如下:暗板涵涵长 14.73 延米,基 础 、 台 身 、 台 帽 八 字 墙 基 础 、 墙 身 采 纳 C30 混 凝 土 计160。7m3； ;台帽盖板采纳 C30 混凝土 8。8m3;涵底、洞口铺砌、隔水墙采纳 M10 浆砌片石计 42。34m3;八字墙外侧沟缝抹面采纳M10 号砂浆。暗板涵采纳 I 级钢筋共计 182.1kg，Ⅱ级钢筋共计921kg。二、施工准备1、现场准备：涵洞中心两侧各 10 米范围内的场地进行平整、碾压.存放钢筋、水泥、砂的场地应进行硬化处理。钢筋、水泥还要做好防雨、防潮措施。整个场地外侧设截水沟,防止外围地面水流入施工现场。2、材料准备:进场后经理部物设部对材料进行了调查,通过中心实验室取样实验，需要的各种材料的供应厂商已确定.进入施工现场的材料按类堆放整齐,产品标牌注明：材料名称、产地、规格、是否抽检合格等.三、测量放样：1、当涵位地势平坦时，可用经纬仪和钢尺直接丈量放样；应注意对尺寸、温度、拉力、垂设和倾斜度进行改正计算。2、当涵位地势变化大时，直接丈量误差较大时，可利用坐标，由全站仪直接放出位置。3、涵位放出后,检查是否与周围地形相符。如不符合，及时上报相对单位，征求解决方案.4、把水准点引测到涵洞中心纵向 20 米范围内，便于随时检查各部位高程。四、施工方案及工艺： 1、根据放样结果及地面高程，确定基坑开挖尺寸及深度.（1）采纳挖掘机开挖。当挖至设计标高 30cm 以上,机械停止，实行人工开挖至设计标高。开挖过程尽量减少最基底原状的扰动。（2）基坑的放样尺寸：① 当基底处于地下水位以上时，坑底尺寸应根据排水要求和模板要求，确定基坑大小,一般基底应比设计的平面尺寸增宽0。5～0.1 米，以利用基础模板的支护。② 基坑坑壁应按地质条件、开挖深度、施工方法等情况确定，使开挖后的边坡不得换稳滑塌。③ 如土的湿度有可能使坑壁不稳定时而引起坍塌时,基坑坑 壁应缓于该温度的天然坡度。④ 基坑顶面应设置截水沟，防止地面水流入基坑，冲毁基坑边坡。⑤ 基坑顶面四周至少 1m 范围内不得堆放物料、土方.⑥ 基坑顶面有动荷载时,坑顶边与动荷载之间应有不小于 1米的距离。动荷载...
