机械电表工作原理

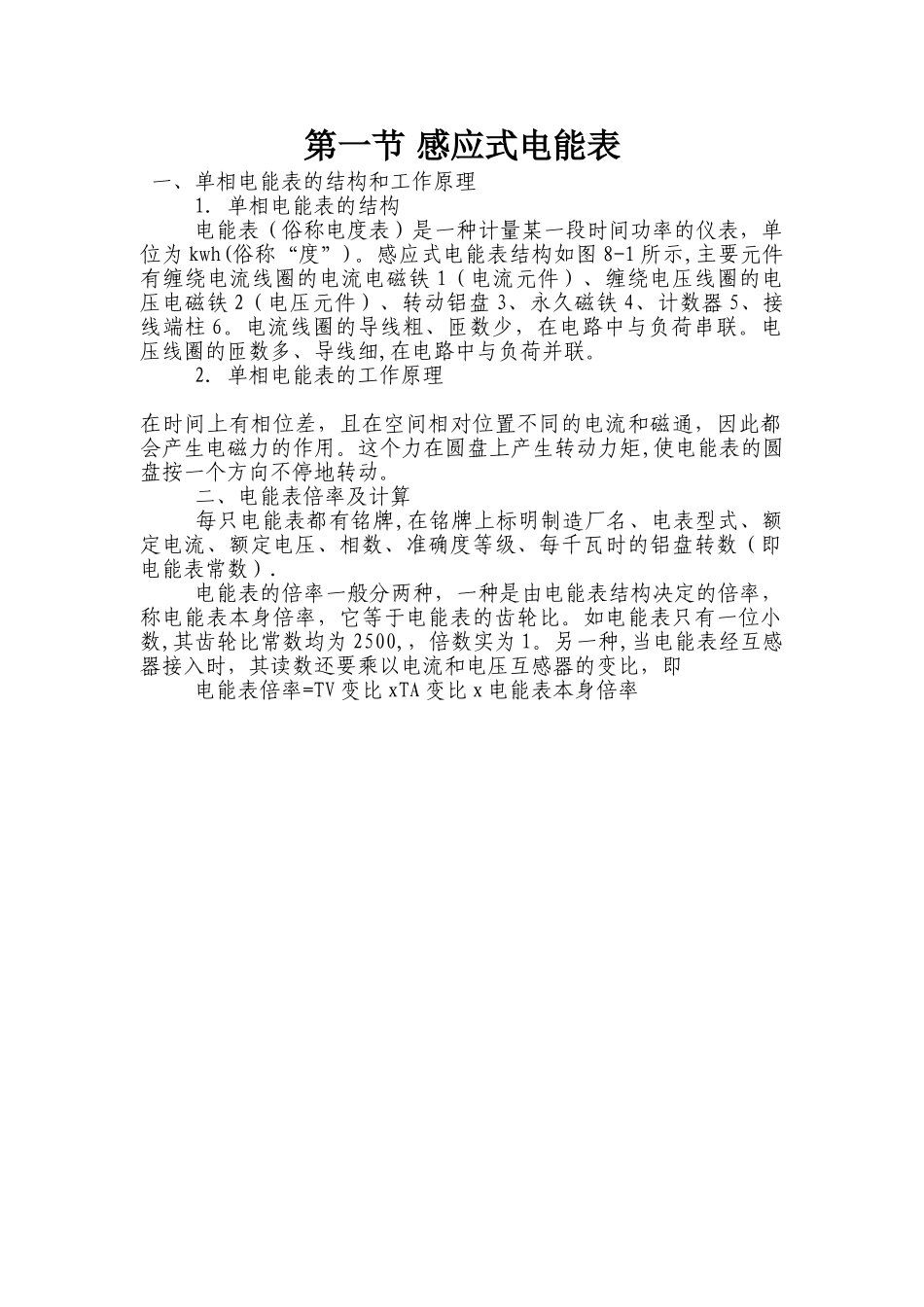

机械电表工作原理_第1页
1/1
第一节 感应式电能表 一、单相电能表的结构和工作原理 1.单相电能表的结构 电能表(俗称电度表)是一种计量某一段时间功率的仪表,单位为 kwh(俗称“度”)。感应式电能表结构如图 8-1 所示,主要元件有缠绕电流线圈的电流电磁铁 1(电流元件)、缠绕电压线圈的电压电磁铁 2(电压元件)、转动铝盘 3、永久磁铁 4、计数器 5、接线端柱 6。电流线圈的导线粗、匝数少,在电路中与负荷串联。电压线圈的匝数多、导线细,在电路中与负荷并联。 2.单相电能表的工作原理在时间上有相位差,且在空间相对位置不同的电流和磁通,因此都会产生电磁力的作用。这个力在圆盘上产生转动力矩,使电能表的圆盘按一个方向不停地转动。 二、电能表倍率及计算 每只电能表都有铭牌,在铭牌上标明制造厂名、电表型式、额定电流、额定电压、相数、准确度等级、每千瓦时的铝盘转数(即电能表常数). 电能表的倍率一般分两种,一种是由电能表结构决定的倍率,称电能表本身倍率,它等于电能表的齿轮比。如电能表只有一位小数,其齿轮比常数均为 2500,,倍数实为 1。另一种,当电能表经互感器接入时,其读数还要乘以电流和电压互感器的变比,即 电能表倍率=TV 变比 xTA 变比 x 电能表本身倍率
