架空电力线路工程施工组织设计

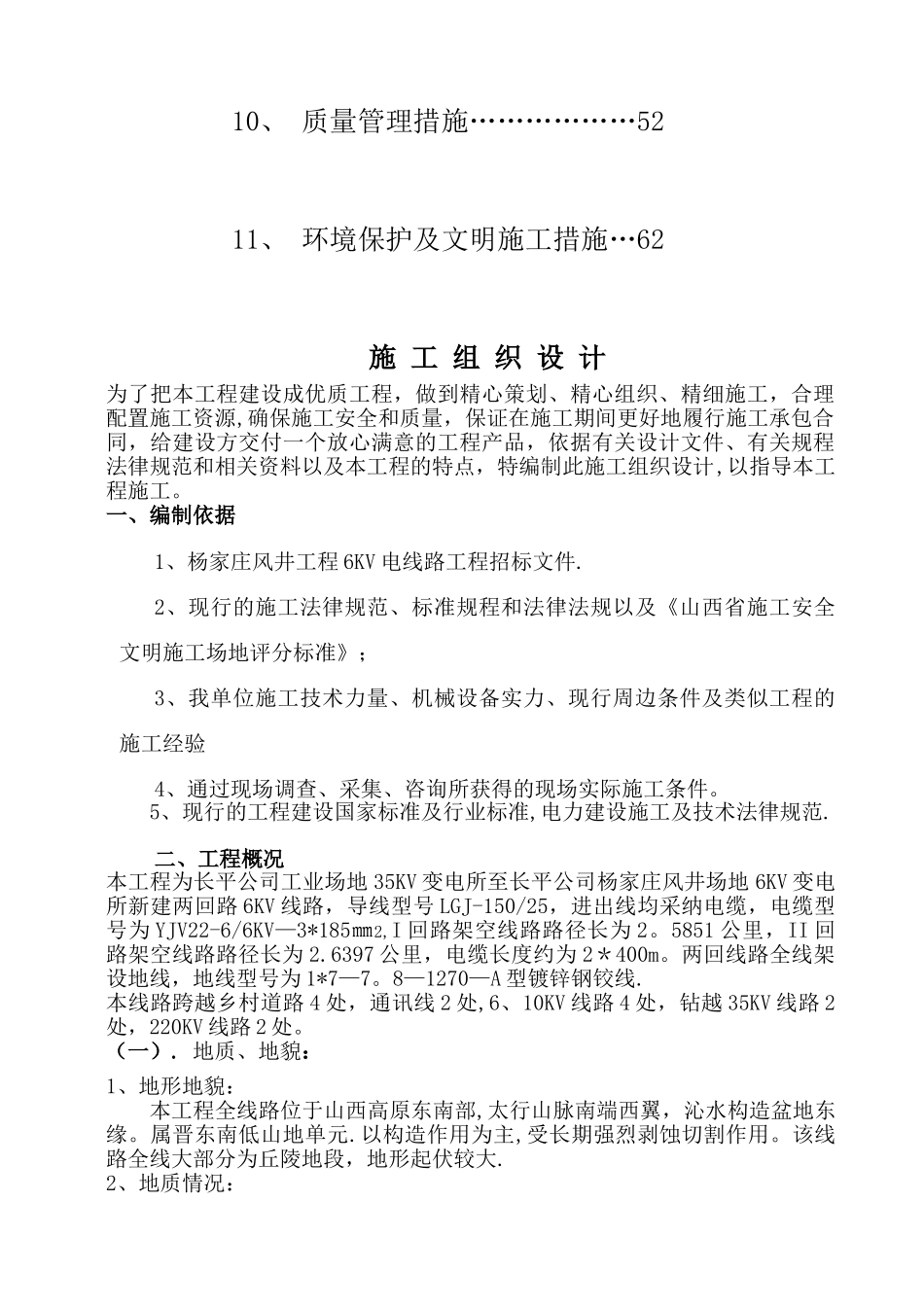

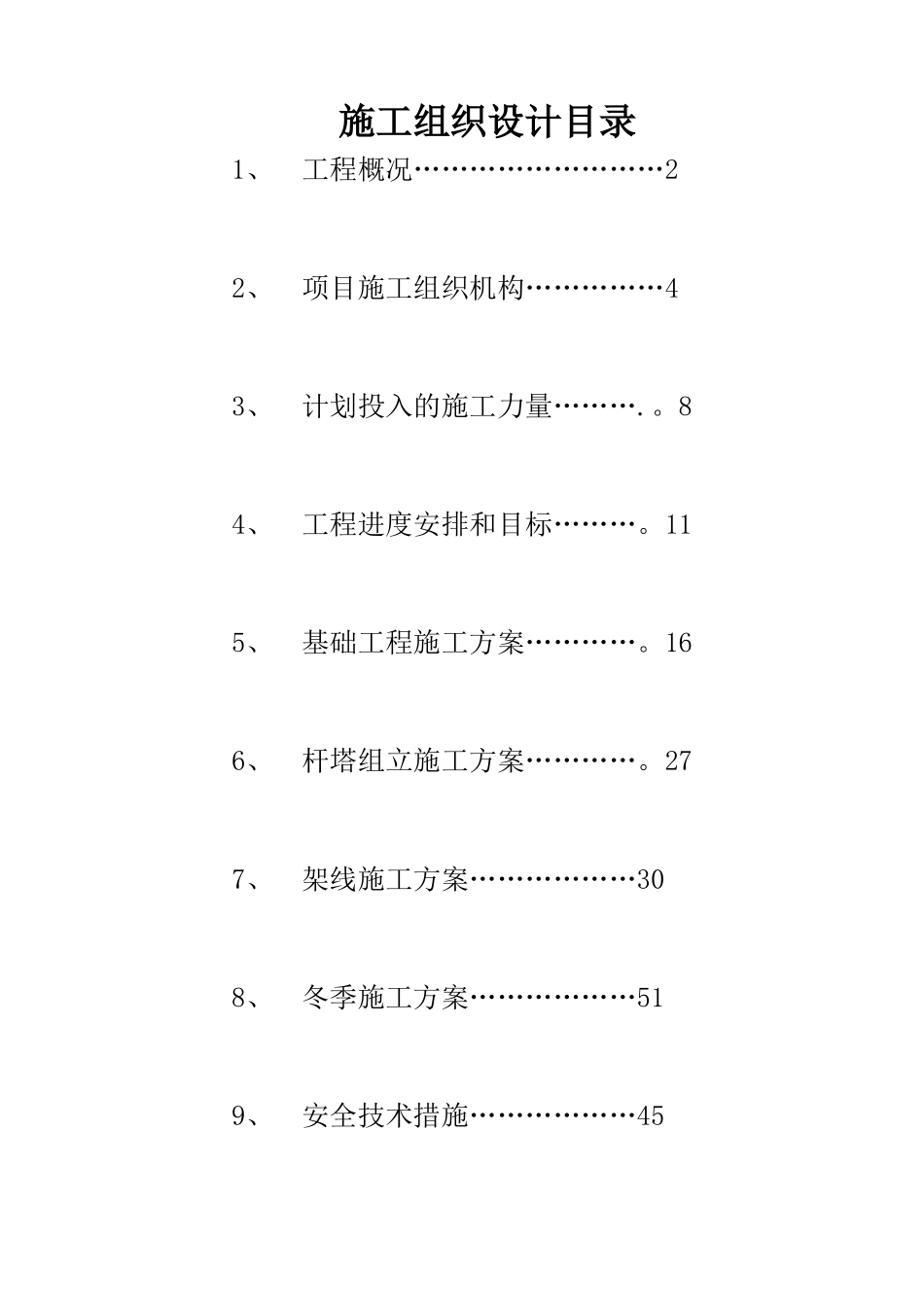

施工组织设计目录1、工程概况………………………22、项目施工组织机构……………43、计划投入的施工力量……….。84、工程进度安排和目标………。115、基础工程施工方案…………。166、杆塔组立施工方案…………。277、架线施工方案………………308、冬季施工方案………………519、安全技术措施………………4510、 质量管理措施………………5211、 环境保护及文明施工措施…62施 工 组 织 设 计为了把本工程建设成优质工程，做到精心策划、精心组织、精细施工，合理配置施工资源,确保施工安全和质量，保证在施工期间更好地履行施工承包合同，给建设方交付一个放心满意的工程产品，依据有关设计文件、有关规程法律规范和相关资料以及本工程的特点，特编制此施工组织设计,以指导本工程施工。一、编制依据1、杨家庄风井工程 6KV 电线路工程招标文件.2、现行的施工法律规范、标准规程和法律法规以及《山西省施工安全文明施工场地评分标准》； 3、我单位施工技术力量、机械设备实力、现行周边条件及类似工程的施工经验4、通过现场调查、采集、咨询所获得的现场实际施工条件。5、现行的工程建设国家标准及行业标准,电力建设施工及技术法律规范.二、工程概况本工程为长平公司工业场地 35KV 变电所至长平公司杨家庄风井场地 6KV 变电所新建两回路 6KV 线路，导线型号 LGJ-150/25，进出线均采纳电缆，电缆型号为 YJV22-6/6KV—3*185㎜2,I 回路架空线路路径长为 2。5851 公里，II 回路架空线路路径长为 2.6397 公里，电缆长度约为 2＊400m。两回线路全线架设地线，地线型号为 1*7—7。8—1270—A 型镀锌钢铰线.本线路跨越乡村道路 4 处，通讯线 2 处,6、10KV 线路 4 处，钻越 35KV 线路 2处，220KV 线路 2 处。（一）. 地质、地貌：1、地形地貌：本工程全线路位于山西高原东南部,太行山脉南端西翼，沁水构造盆地东缘。属晋东南低山地单元.以构造作用为主,受长期强烈剥蚀切割作用。该线路全线大部分为丘陵地段，地形起伏较大.2、地质情况：本工程全线路杆塔基础位于煤矿采空区域内，其中 D1、J6、1-J7、2-J7杆 位 的 杆 塔 基 础 土 性 均 为 粉 质 粘 土 , 稍 湿 、 中 密 ， 承 载 力 特 征 值fak=180kpa； 其中 1—J8、2—J8、D15 杆位的杆塔基础土性为灰褐色泥岩，泥质胶结，承载力特征值 fak=500kpa;其中 1—J10、2—J10、1-J14、2—J14杆位的杆塔基础土性上层为薄层红土,厚...
