某大厦单侧支模施工方案

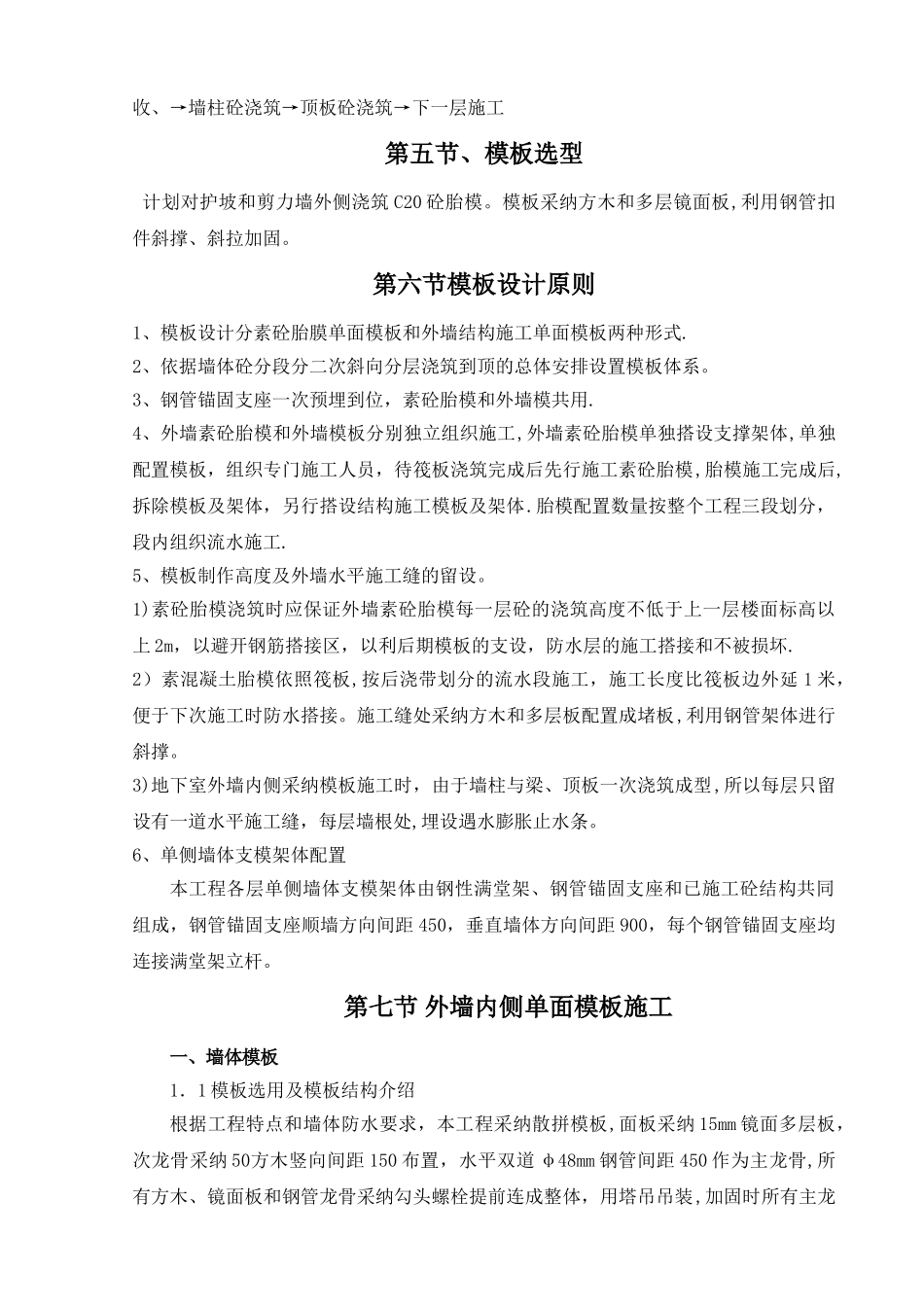

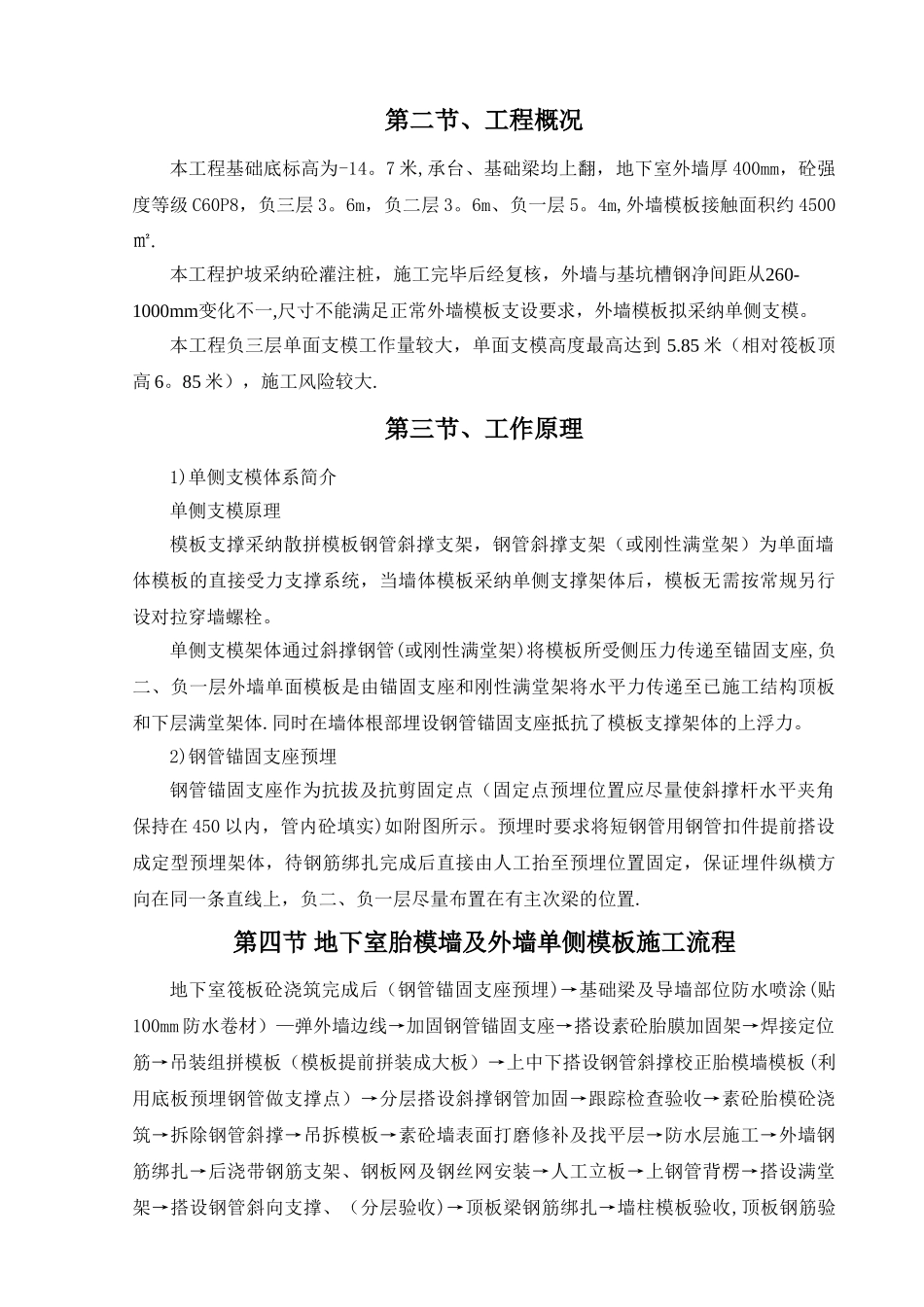

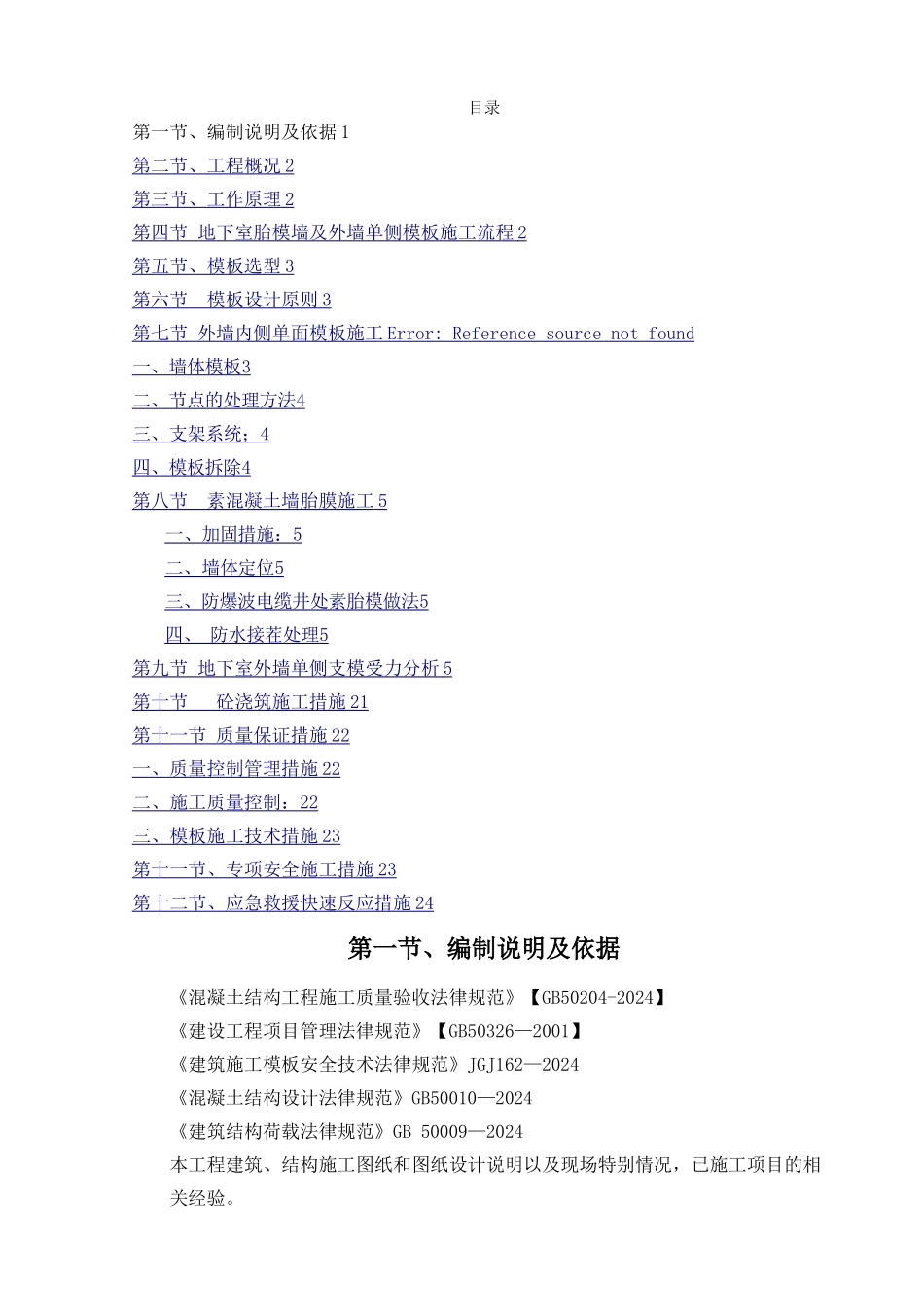

目录第一节、编制说明及依据 1第二节、工程概况 2 第三节、工作原理 2 第四节 地下室胎模墙及外墙单侧模板施工流程 2 第五节、模板选型 3 第六节 模板设计原则 3 第七节 外墙内侧单面模板施工 Error: Reference source not found 一、墙体模板 3 二、节点的处理方法 4 三、 支架系统； 4 四、模板拆除 4 第八节 素混凝土墙胎膜施工 5 一 、加固措施： 5 二、 墙体定位 5 三、防爆波电缆井处素胎模做法 5 四、 防水接茬处理 5 第九节 地下室外墙单侧支模受力分析 5 第十节 砼浇筑施工措施 21 第十一节 质量保证措施 22 一、质量控制管理措施 22 二、施工质量控制： 22 三、模板施工技术措施 23 第十一节、专项安全施工措施 23 第十二节、应急救援快速反应措施 24 第一节、编制说明及依据《混凝土结构工程施工质量验收法律规范》【GB50204-2024】《建设工程项目管理法律规范》【GB50326—2001】《建筑施工模板安全技术法律规范》JGJ162—2024《混凝土结构设计法律规范》GB50010—2024《建筑结构荷载法律规范》GB 50009—2024本工程建筑、结构施工图纸和图纸设计说明以及现场特别情况，已施工项目的相关经验。第二节、工程概况本工程基础底标高为-14。7 米,承台、基础梁均上翻，地下室外墙厚 400mm，砼强度等级 C60P8，负三层 3。6m，负二层 3。6m、负一层 5。4m,外墙模板接触面积约 4500㎡.本工程护坡采纳砼灌注桩，施工完毕后经复核，外墙与基坑槽钢净间距从260-1000mm变化不一,尺寸不能满足正常外墙模板支设要求，外墙模板拟采纳单侧支模。本工程负三层单面支模工作量较大，单面支模高度最高达到 5.85 米（相对筏板顶高 6。85 米），施工风险较大.第三节、工作原理1)单侧支模体系简介单侧支模原理模板支撑采纳散拼模板钢管斜撑支架，钢管斜撑支架（或刚性满堂架）为单面墙体模板的直接受力支撑系统，当墙体模板采纳单侧支撑架体后，模板无需按常规另行设对拉穿墙螺栓。单侧支模架体通过斜撑钢管(或刚性满堂架)将模板所受侧压力传递至锚固支座,负二、负一层外墙单面模板是由锚固支座和刚性满堂架将水平力传递至已施工结构顶板和下层满堂架体.同时在墙体根部埋设钢管锚固支座抵抗了模板支撑架体的上浮力。2)钢管锚固支座预埋钢管锚固支座作为抗拔及抗剪固定点（固定点预埋位置应尽量使斜撑杆水平夹角保持在 450 以内，管内砼填实)如附图所示。预埋时要求将短钢管用钢管...
