某市道里区集中供热锅炉安装工程

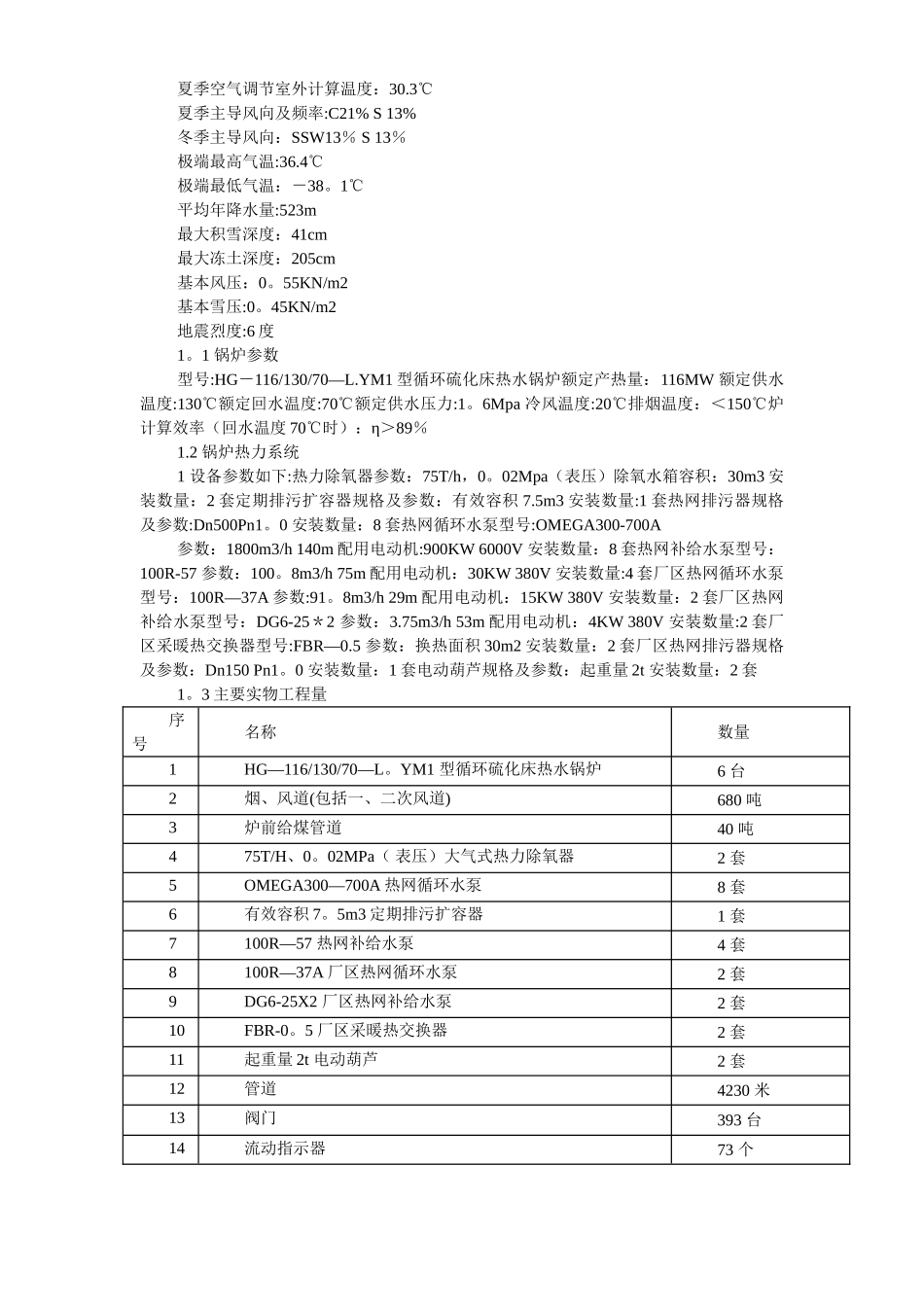

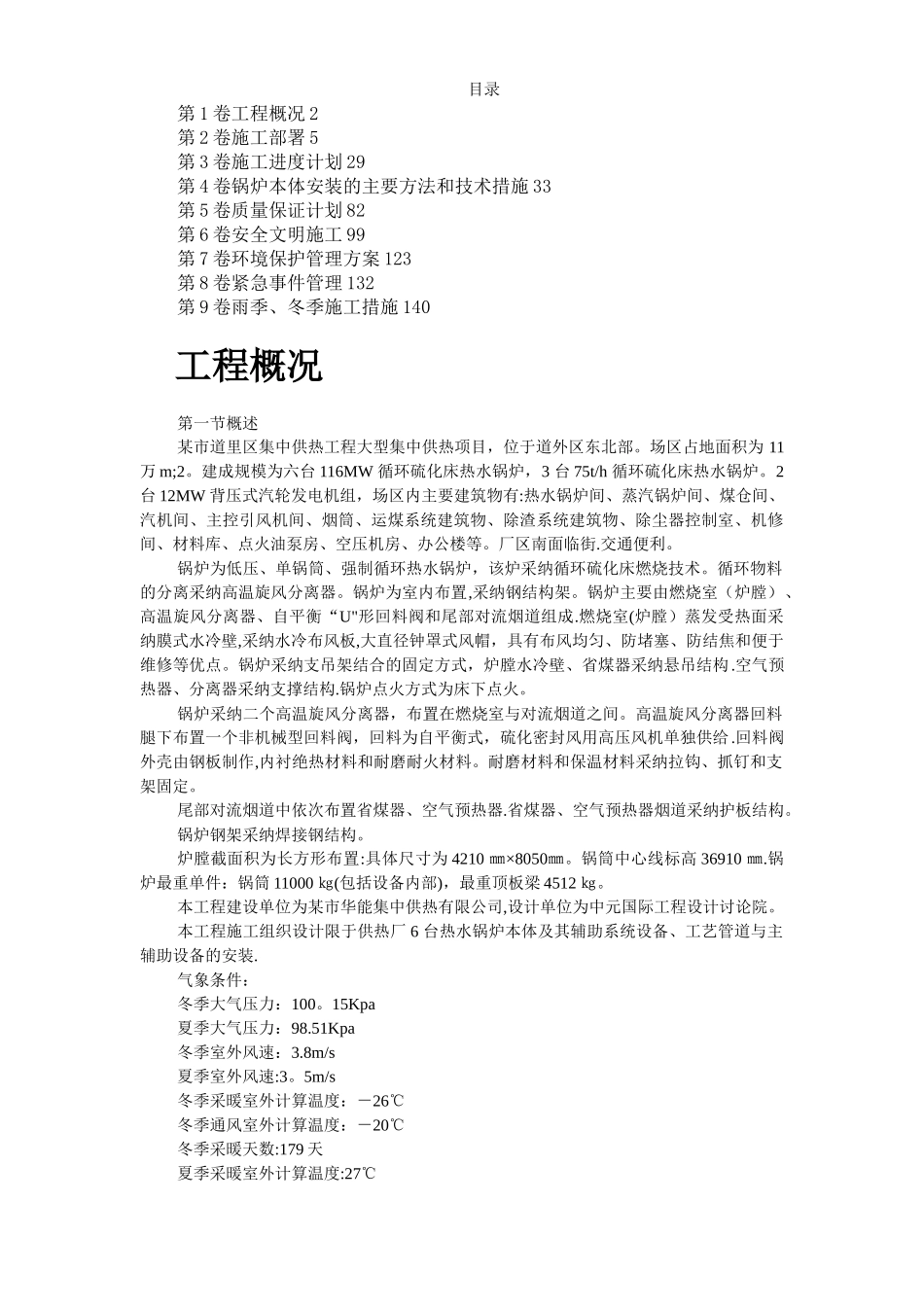

目录第 1 卷工程概况 2第 2 卷施工部署 5第 3 卷施工进度计划 29第 4 卷锅炉本体安装的主要方法和技术措施 33第 5 卷质量保证计划 82第 6 卷安全文明施工 99第 7 卷环境保护管理方案 123第 8 卷紧急事件管理 132第 9 卷雨季、冬季施工措施 140工程概况第一节概述某市道里区集中供热工程大型集中供热项目，位于道外区东北部。场区占地面积为 11 万 m;2。建成规模为六台 116MW 循环硫化床热水锅炉，3 台 75t/h 循环硫化床热水锅炉。2台 12MW 背压式汽轮发电机组，场区内主要建筑物有:热水锅炉间、蒸汽锅炉间、煤仓间、汽机间、主控引风机间、烟筒、运煤系统建筑物、除渣系统建筑物、除尘器控制室、机修间、材料库、点火油泵房、空压机房、办公楼等。厂区南面临街.交通便利。锅炉为低压、单锅筒、强制循环热水锅炉，该炉采纳循环硫化床燃烧技术。循环物料的分离采纳高温旋风分离器。锅炉为室内布置,采纳钢结构架。锅炉主要由燃烧室（炉膛）、高温旋风分离器、自平衡“U"形回料阀和尾部对流烟道组成.燃烧室(炉膛）蒸发受热面采纳膜式水冷壁,采纳水冷布风板,大直径钟罩式风帽，具有布风均匀、防堵塞、防结焦和便于维修等优点。锅炉采纳支吊架结合的固定方式，炉膛水冷壁、省煤器采纳悬吊结构.空气预热器、分离器采纳支撑结构.锅炉点火方式为床下点火。锅炉采纳二个高温旋风分离器，布置在燃烧室与对流烟道之间。高温旋风分离器回料腿下布置一个非机械型回料阀，回料为自平衡式，硫化密封风用高压风机单独供给.回料阀外壳由钢板制作,内衬绝热材料和耐磨耐火材料。耐磨材料和保温材料采纳拉钩、抓钉和支架固定。尾部对流烟道中依次布置省煤器、空气预热器.省煤器、空气预热器烟道采纳护板结构。锅炉钢架采纳焊接钢结构。炉膛截面积为长方形布置:具体尺寸为 4210 ㎜×8050㎜。锅筒中心线标高 36910 ㎜.锅炉最重单件：锅筒 11000 ㎏(包括设备内部)，最重顶板梁 4512 ㎏。本工程建设单位为某市华能集中供热有限公司,设计单位为中元国际工程设计讨论院。本工程施工组织设计限于供热厂 6 台热水锅炉本体及其辅助系统设备、工艺管道与主辅助设备的安装.气象条件：冬季大气压力：100。15Kpa 夏季大气压力：98.51Kpa 冬季室外风速：3.8m/s 夏季室外风速:3。5m/s 冬季采暖室外计算温度：－26℃冬季通风室外计算温度：－20℃冬季采暖天数:179 天夏季采暖室外计算温度:27℃夏季空气调节室外计算温度：30.3℃夏季...
