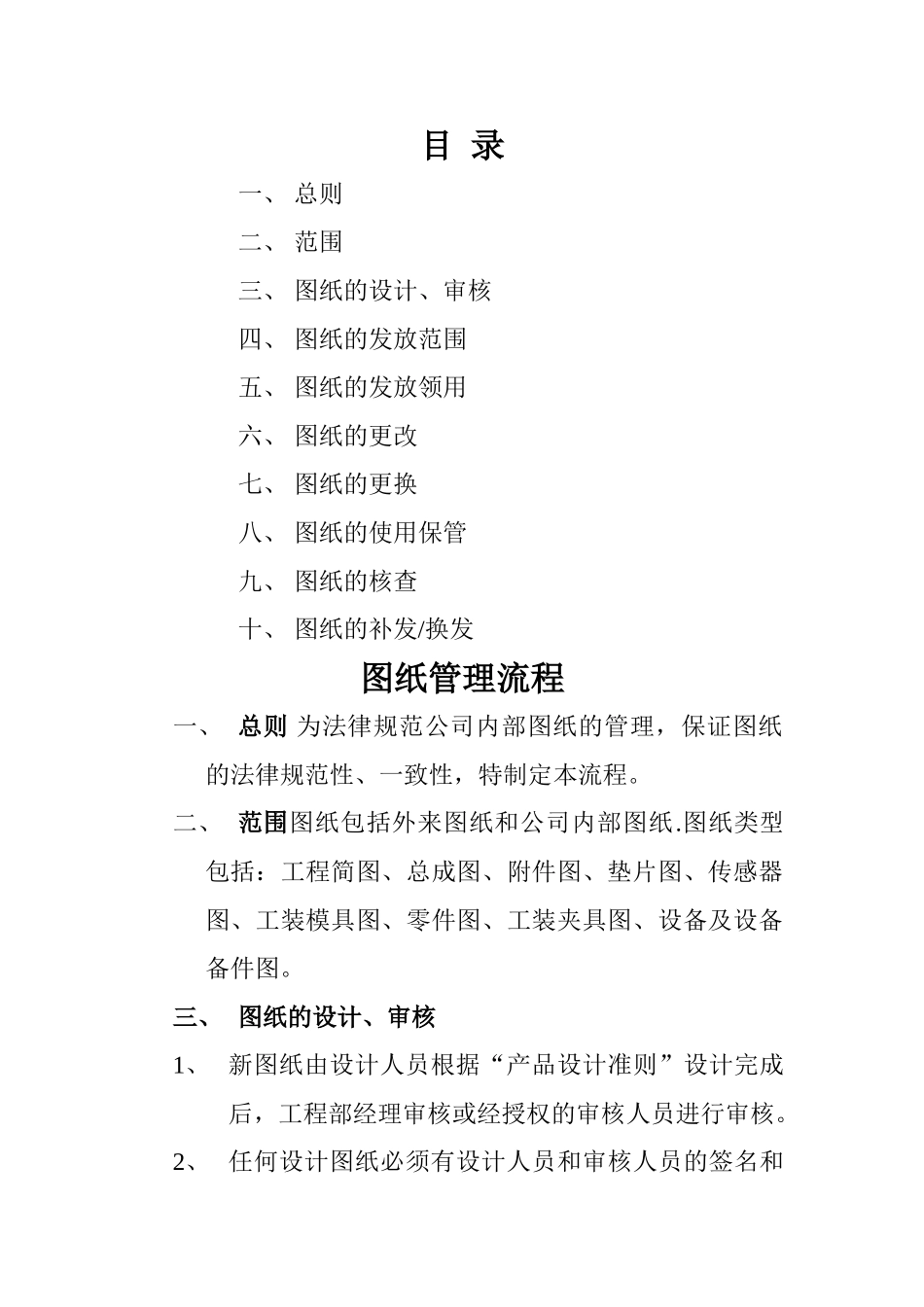

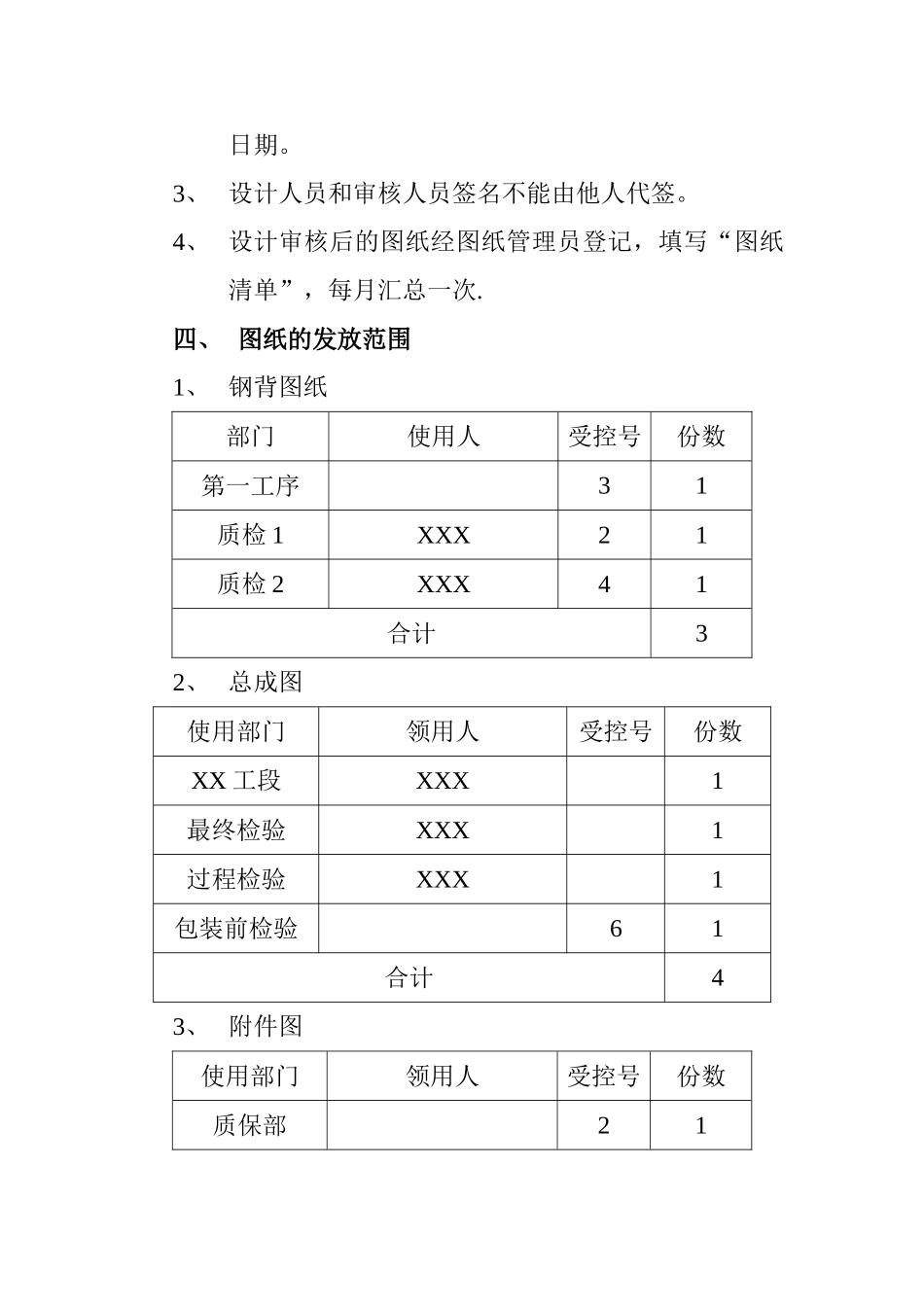

目 录一、 总则二、 范围三、 图纸的设计、审核四、 图纸的发放范围五、 图纸的发放领用六、 图纸的更改七、 图纸的更换八、 图纸的使用保管九、 图纸的核查十、 图纸的补发/换发图纸管理流程一、 总则 为法律规范公司内部图纸的管理，保证图纸的法律规范性、一致性，特制定本流程。二、 范围图纸包括外来图纸和公司内部图纸.图纸类型包括：工程简图、总成图、附件图、垫片图、传感器图、工装模具图、零件图、工装夹具图、设备及设备备件图。三、 图纸的设计、审核1、 新图纸由设计人员根据“产品设计准则”设计完成后，工程部经理审核或经授权的审核人员进行审核。2、 任何设计图纸必须有设计人员和审核人员的签名和日期。3、 设计人员和审核人员签名不能由他人代签。4、 设计审核后的图纸经图纸管理员登记，填写“图纸清单”，每月汇总一次.四、 图纸的发放范围1、 钢背图纸部门使用人受控号份数第一工序31质检 1XXX21质检 2XXX41合计32、 总成图使用部门领用人受控号份数XX 工段XXX1最终检验XXX1过程检验XXX1包装前检验61合计43、 附件图使用部门领用人受控号份数质保部21合计14、 垫片图使用部门领用人受控号份数质保部21合计15、 传感器图使用部门领用人受控号份数质保部21合计16、 模具图使用部门领用人受控号份数质保部21合计17、 其他工装类图纸根据实际需要进行发放。五、图纸的发放领用1、 工程部留存图纸的原稿，使用部门使用复印后的图纸.2、 复印后的图纸在发放前必须每一份都盖上“生产用图”红色印章，盖章时尽量盖在图纸上的空白处，以防印油渍遮盖图纸上的内容导致内容不清楚。3、 在复印后的每一张图纸上加盖不同的受控号，受控号从 1 开始,根据份数分别盖 2，3,4……，同样的图纸不允许有相同的受控号,以便准确追溯.4、 工程部留存的图纸原稿都使用受控号 1。5、 根据发放的图纸填写“图纸发放登记",包括图纸名称、对应代码、图纸版本、张数、受控号（打印），发放人签名后进行图纸发放，必须保证复印发放的图纸与发放登记一致。6、 使用人在“图纸发放登记"的“领用人”处签名，在“领用日期”处签署日期后，领取相应的图纸。7、 工程部图纸管理员负责统计各类图纸的发放情况，填写在“图纸发放统计表 “中,每个月汇总一次。六、 图纸的更改1、 图纸更改前必须填写“图纸更改审批表"，经工程部经理审批后方可进行更改.2、 除工程部人员外，其他部门任何人员都无权对图纸进行更改...
