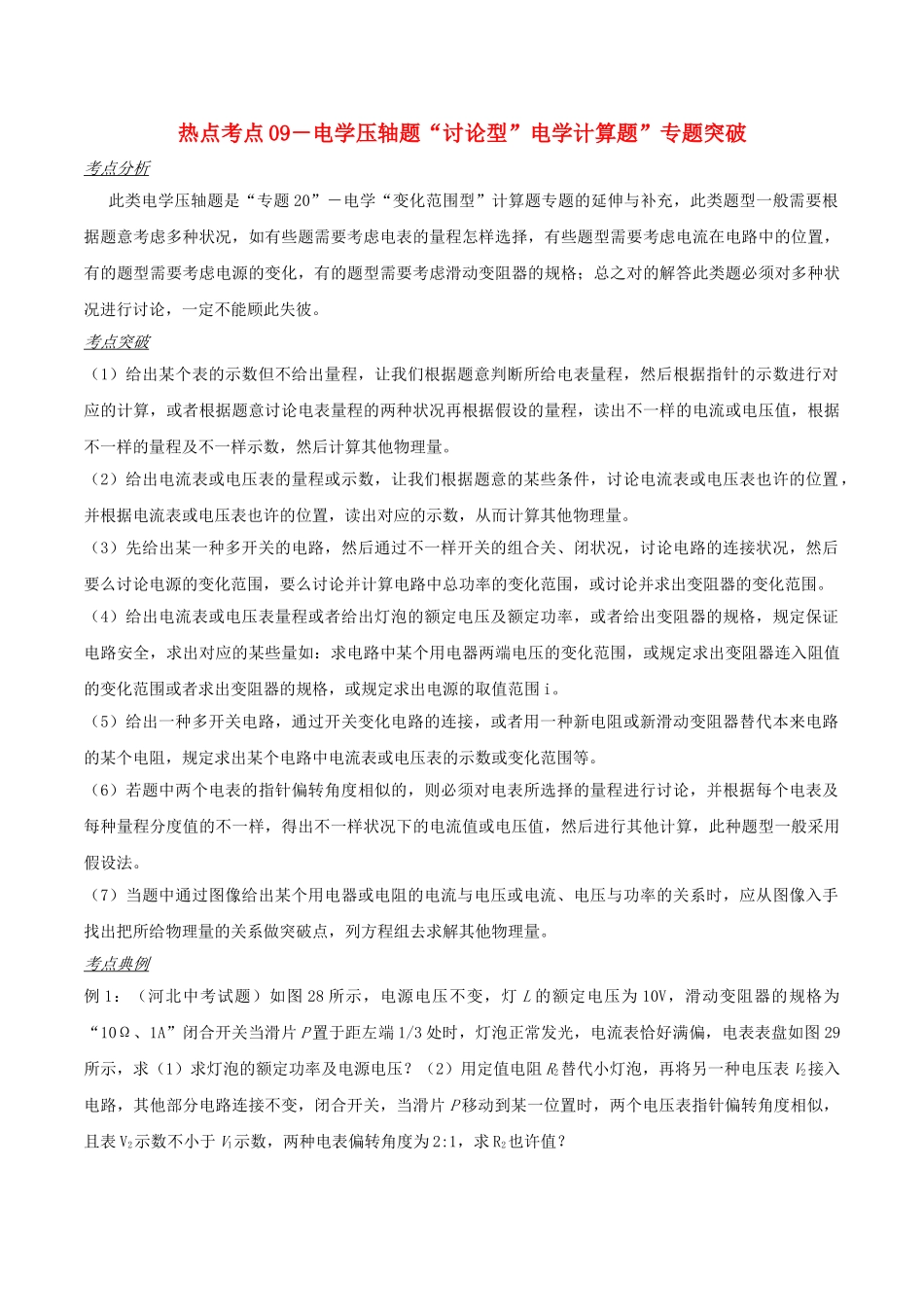

热点考点 09－电学压轴题“讨论型”电学计算题”专题突破考点分析此类电学压轴题是“专题 20”－电学“变化范围型”计算题专题的延伸与补充，此类题型一般需要根据题意考虑多种状况，如有些题需要考虑电表的量程怎样选择，有些题型需要考虑电流在电路中的位置，有的题型需要考虑电源的变化，有的题型需要考虑滑动变阻器的规格；总之对的解答此类题必须对多种状况进行讨论，一定不能顾此失彼。考点突破（1）给出某个表的示数但不给出量程，让我们根据题意判断所给电表量程，然后根据指针的示数进行对应的计算，或者根据题意讨论电表量程的两种状况再根据假设的量程，读出不一样的电流或电压值，根据不一样的量程及不一样示数，然后计算其他物理量。（2）给出电流表或电压表的量程或示数，让我们根据题意的某些条件，讨论电流表或电压表也许的位置，并根据电流表或电压表也许的位置，读出对应的示数，从而计算其他物理量。（3）先给出某一种多开关的电路，然后通过不一样开关的组合关、闭状况，讨论电路的连接状况，然后要么讨论电源的变化范围，要么讨论并计算电路中总功率的变化范围，或讨论并求出变阻器的变化范围。（4）给出电流表或电压表量程或者给出灯泡的额定电压及额定功率，或者给出变阻器的规格，规定保证电路安全，求出对应的某些量如：求电路中某个用电器两端电压的变化范围，或规定求出变阻器连入阻值的变化范围或者求出变阻器的规格，或规定求出电源的取值范围 i。（5）给出一种多开关电路，通过开关变化电路的连接，或者用一种新电阻或新滑动变阻器替代本来电路的某个电阻，规定求出某个电路中电流表或电压表的示数或变化范围等。（6）若题中两个电表的指针偏转角度相似的，则必须对电表所选择的量程进行讨论，并根据每个电表及每种量程分度值的不一样，得出不一样状况下的电流值或电压值，然后进行其他计算，此种题型一般采用假设法。（7）当题中通过图像给出某个用电器或电阻的电流与电压或电流、电压与功率的关系时，应从图像入手找出把所给物理量的关系做突破点，列方程组去求解其他物理量。考点典例例 1：（河北中考试题）如图 28 所示，电源电压不变，灯 L 的额定电压为 10V，滑动变阻器的规格为“10Ω、1A”闭合开关当滑片 P 置于距左端 1/3 处时，灯泡正常发光，电流表恰好满偏，电表表盘如图 29所示，求（1）求灯泡的额定功率及电源电压？（2）用定值电阻 R2替代小灯泡，再将另一种电压表 V2接入电路，其他...
