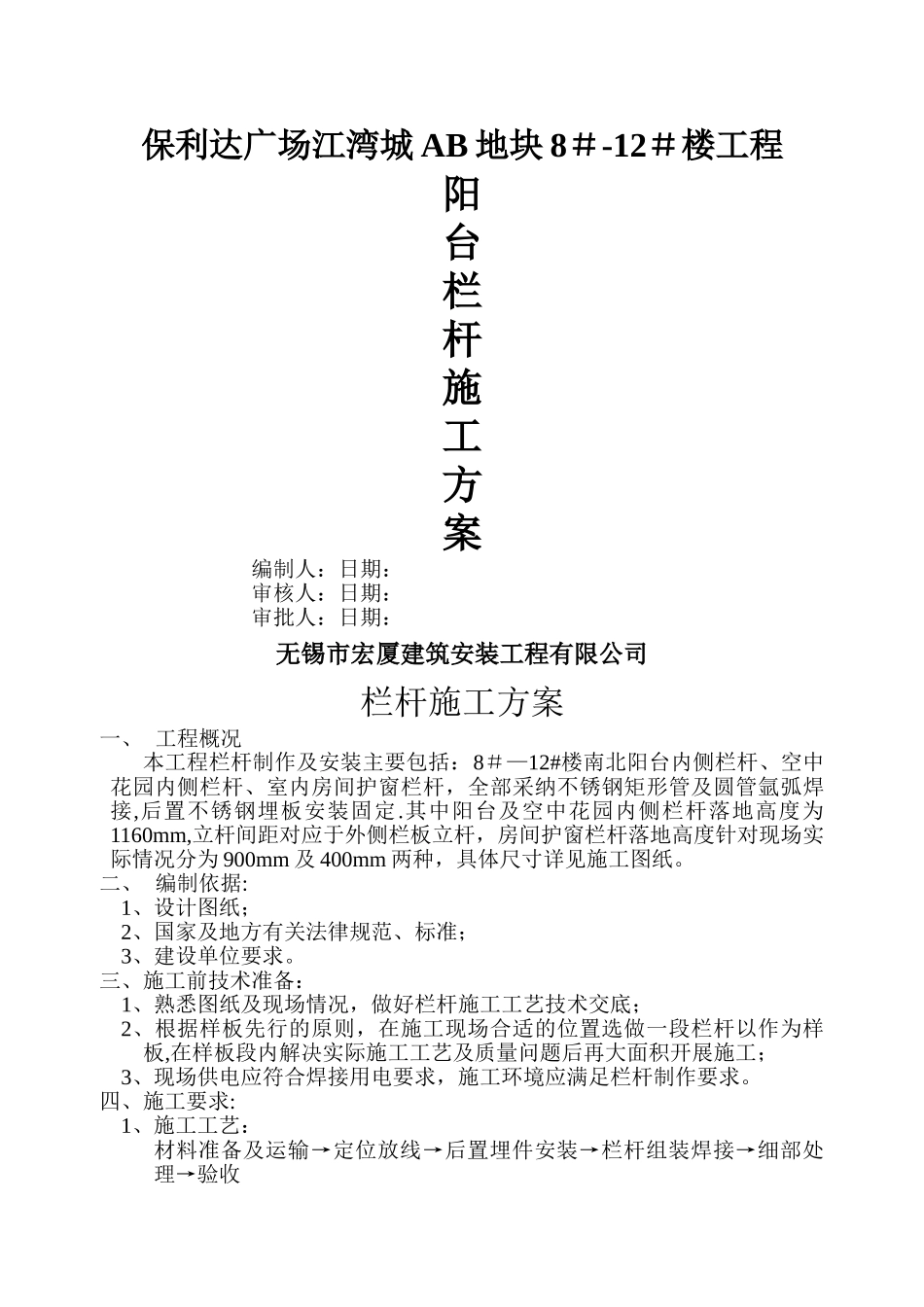

保利达广场江湾城 AB 地块 8＃-12＃楼工程阳台栏杆施工方案编制人：日期：审核人：日期：审批人：日期：无锡市宏厦建筑安装工程有限公司栏杆施工方案一、 工程概况本工程栏杆制作及安装主要包括：8＃—12#楼南北阳台内侧栏杆、空中花园内侧栏杆、室内房间护窗栏杆，全部采纳不锈钢矩形管及圆管氩弧焊接,后置不锈钢埋板安装固定.其中阳台及空中花园内侧栏杆落地高度为1160mm,立杆间距对应于外侧栏板立杆，房间护窗栏杆落地高度针对现场实际情况分为 900mm 及 400mm 两种，具体尺寸详见施工图纸。二、 编制依据:1、设计图纸；2、国家及地方有关法律规范、标准；3、建设单位要求。三、施工前技术准备：1、熟悉图纸及现场情况，做好栏杆施工工艺技术交底； 2、根据样板先行的原则，在施工现场合适的位置选做一段栏杆以作为样板,在样板段内解决实际施工工艺及质量问题后再大面积开展施工；3、现场供电应符合焊接用电要求，施工环境应满足栏杆制作要求。四、施工要求:1、施工工艺：材料准备及运输→定位放线→后置埋件安装→栏杆组装焊接→细部处理→验收 2、材料准备及运输：施工前统计现场所有施工部位所需材料品种、型号、数量及辅材配件，然后安排专人市场采购并运输至现场集中堆放.因现场各施工部位尺寸均有不同，所有材料需运输至各楼层后再加工制作安装，且栏杆水平扶手长度均超过 3m，电梯无法装运。考虑栏杆的整体美观,水平立杆不能切断后电梯运输,需全部采纳吊篮外墙垂直运输至各楼层。3、定位放线:由于采纳后置埋件施工，有可能产生误差,因此,在后置埋件施工前，必须拉线定位,按图纸设计尺寸确定埋板位置，以保证焊接立杆的准确性，如有偏差，及时修正。应保证不锈钢立柱全部座落在后置钢板上，并且四周能够焊接。4、后置埋件安装 由于栏杆设计为后置埋件焊接做法，埋板需采纳膨胀螺栓（4×M8）和墙体固定。先在墙地面放线，确定立柱固定点的位置，然后在墙地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。扶手与墙风光的连接也同样实行上述方法.5、栏杆组装焊接：为保证栏杆立面的平整度,需先定位安装两侧立柱，再焊接水平扶手，最后顺着水平扶手焊接其余立柱。焊接时保证立柱的垂直度。焊接立柱时，需双人配合,一个扶住立柱使其保持垂直，在焊接时不能晃动,另一人施焊，要四周施焊,并应符合焊接法律规范。焊接前必须将沿焊缝每边30~50mm 范...
