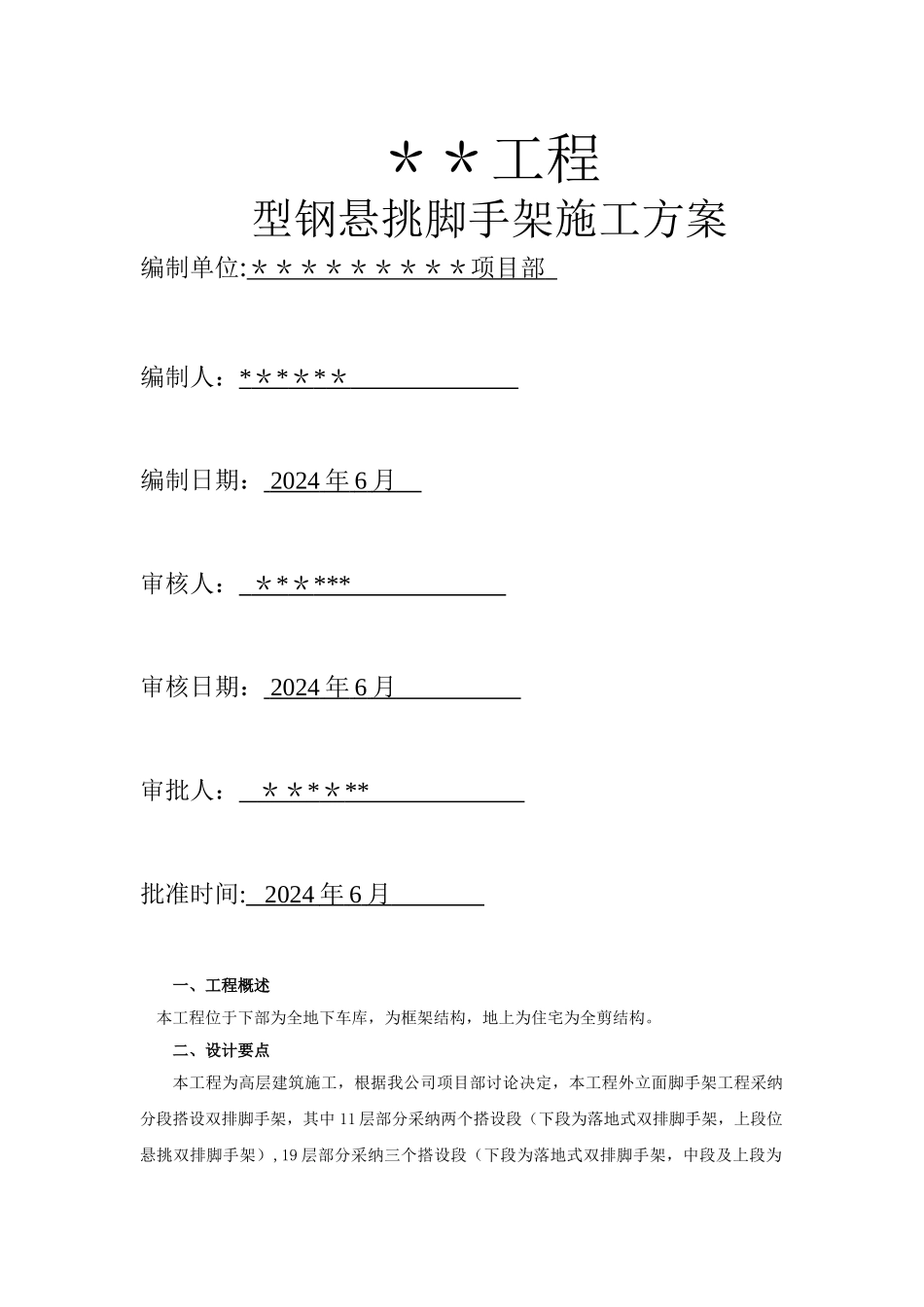

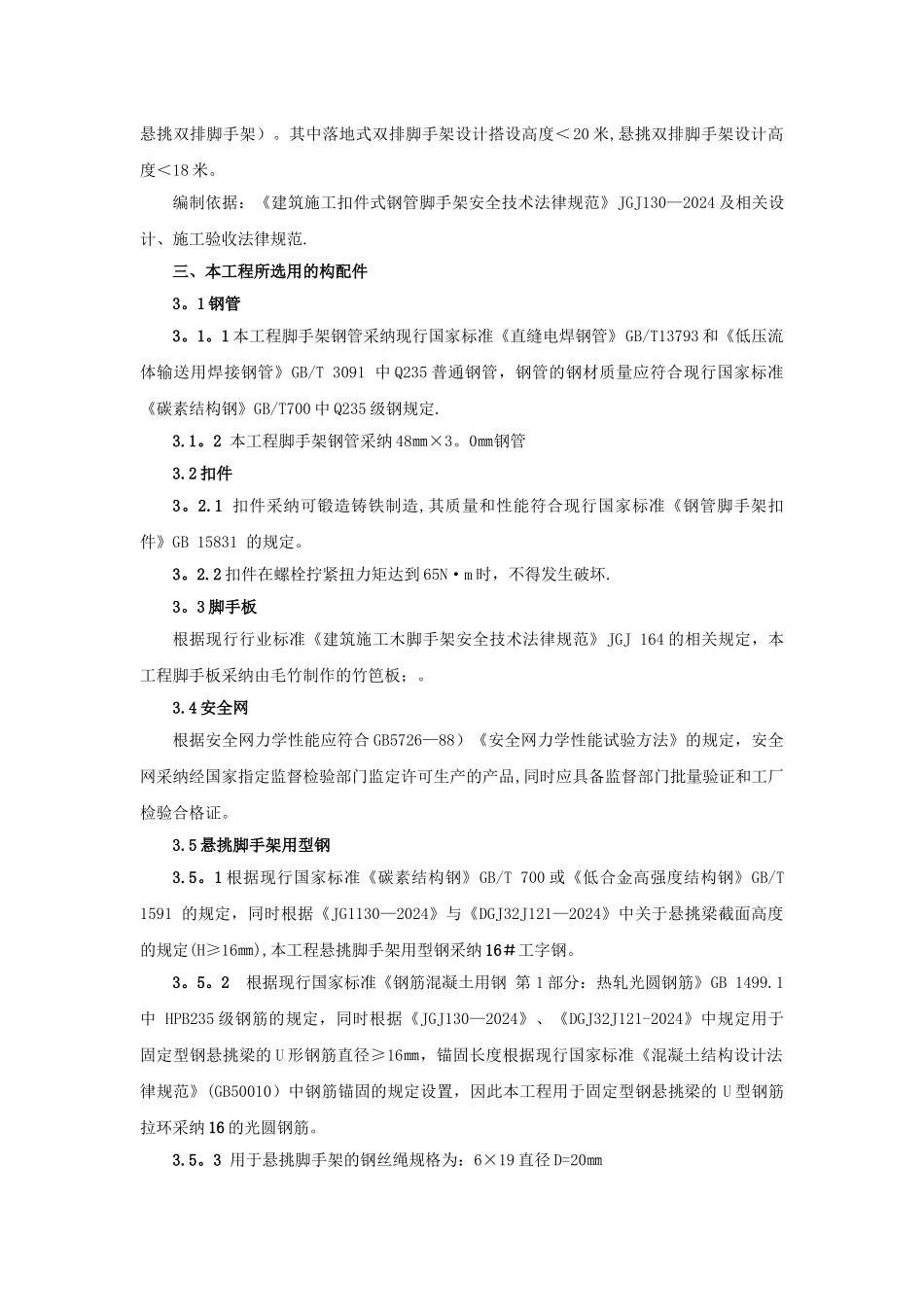

＊＊工程 型钢悬挑脚手架施工方案编制单位:＊＊＊＊＊＊＊＊＊项目部 编制人：* ＊ * ＊ * ＊ 编制日期： 2024 年 6 月 审核人： ＊ * ＊ *** 审核日期： 2024 年 6 月 审批人： ＊＊ * ＊ ** 批准时间: 2024 年 6 月 一、工程概述本工程位于下部为全地下车库，为框架结构，地上为住宅为全剪结构。二、设计要点本工程为高层建筑施工，根据我公司项目部讨论决定，本工程外立面脚手架工程采纳分段搭设双排脚手架，其中 11 层部分采纳两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架）,19 层部分采纳三个搭设段（下段为落地式双排脚手架，中段及上段为悬挑双排脚手架）。其中落地式双排脚手架设计搭设高度＜20 米,悬挑双排脚手架设计高度＜18 米。编制依据：《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024 及相关设计、施工验收法律规范.三、本工程所选用的构配件3。1 钢管3。1。1 本工程脚手架钢管采纳现行国家标准《直缝电焊钢管》GB/T13793 和《低压流体输送用焊接钢管》GB/T 3091 中 Q235 普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700 中 Q235 级钢规定.3.1。2 本工程脚手架钢管采纳 48㎜×3。0㎜钢管3.2 扣件3。2.1 扣件采纳可锻造铸铁制造,其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。3。2.2 扣件在螺栓拧紧扭力矩达到 65N·m 时，不得发生破坏.3。3 脚手板 根据现行行业标准《建筑施工木脚手架安全技术法律规范》JGJ 164 的相关规定，本工程脚手板采纳由毛竹制作的竹笆板；。 3.4 安全网根据安全网力学性能应符合 GB5726—88）《安全网力学性能试验方法》的规定，安全网采纳经国家指定监督检验部门监定许可生产的产品,同时应具备监督部门批量验证和工厂检验合格证。3.5 悬挑脚手架用型钢3.5。1 根据现行国家标准《碳素结构钢》GB/T 700 或《低合金高强度结构钢》GB/T 1591 的规定，同时根据《JG1130—2024》与《DGJ32J121—2024》中关于悬挑梁截面高度的规定(H≥16㎜),本工程悬挑脚手架用型钢采纳 16＃工字钢。3。5。2 根据现行国家标准《钢筋混凝土用钢 第 1 部分：热轧光圆钢筋》GB 1499.1中 HPB235 级钢筋的规定，同时根据《JGJ130—2024》、《DGJ32J121-2024》中规定用于固定型钢悬挑梁的 U 形钢筋直径≥16㎜，锚固长度根据现行国家标准《混凝土结构设计法律规范》(GB50010）中钢筋...
