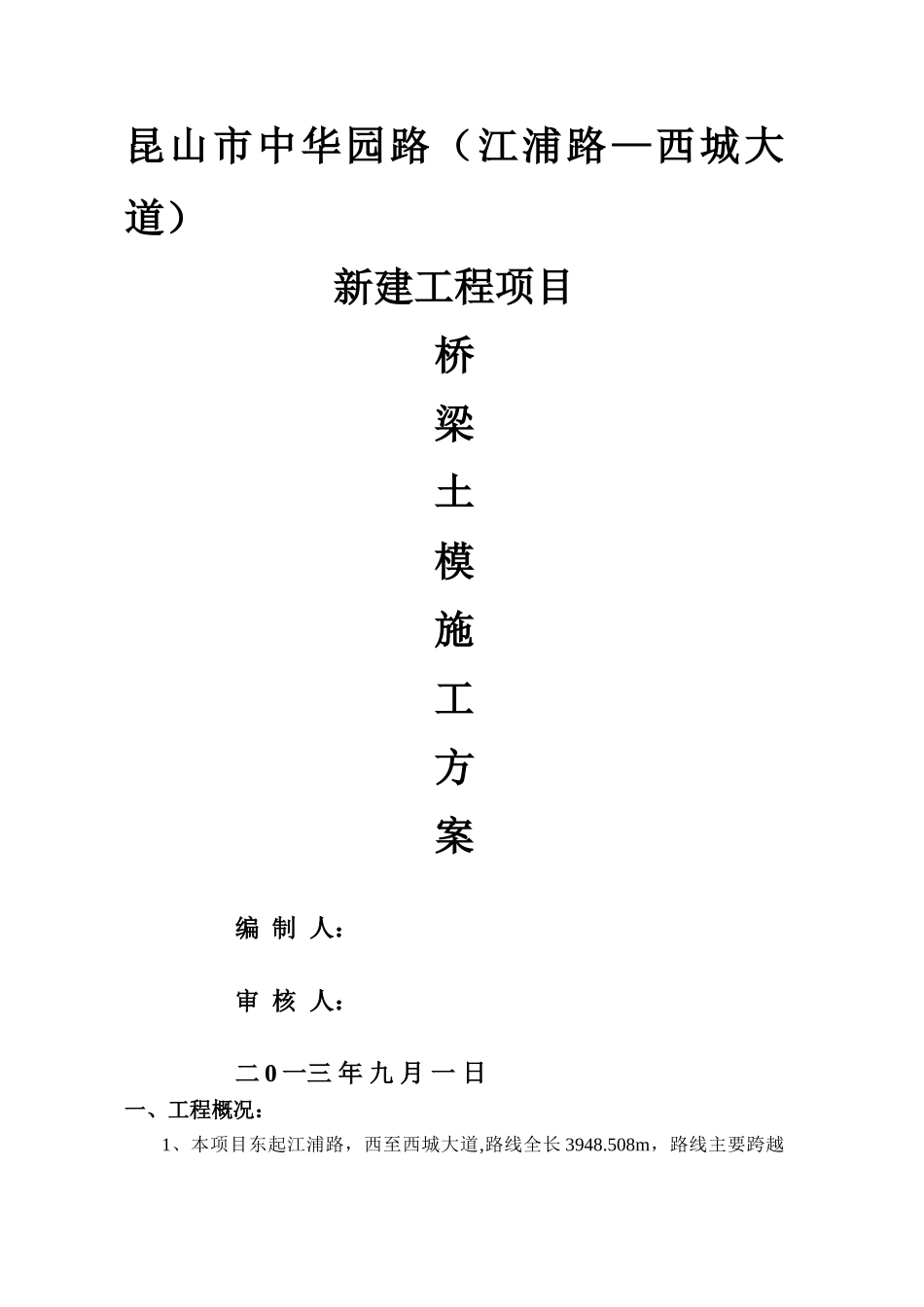

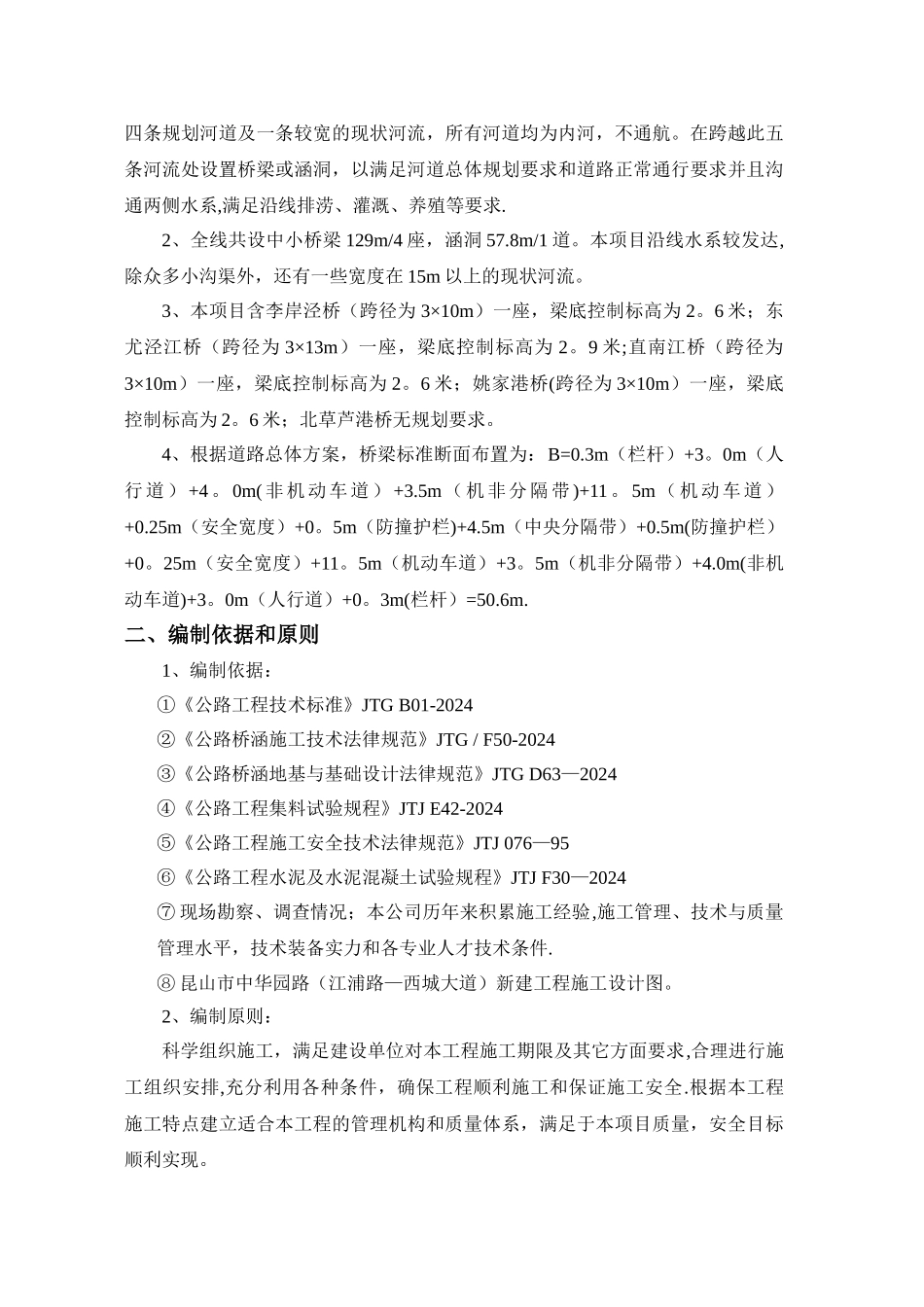

昆山市中华园路（江浦路—西城大道）新建工程项目桥梁土模施工方案编 制 人：审 核 人：二 0 一三 年 九 月 一 日一、工程概况：1、本项目东起江浦路，西至西城大道,路线全长 3948.508m，路线主要跨越四条规划河道及一条较宽的现状河流，所有河道均为内河，不通航。在跨越此五条河流处设置桥梁或涵洞，以满足河道总体规划要求和道路正常通行要求并且沟通两侧水系,满足沿线排涝、灌溉、养殖等要求.2、全线共设中小桥梁 129m/4 座，涵洞 57.8m/1 道。本项目沿线水系较发达,除众多小沟渠外，还有一些宽度在 15m 以上的现状河流。3、本项目含李岸泾桥（跨径为 3×10m）一座，梁底控制标高为 2。6 米；东尤泾江桥（跨径为 3×13m）一座，梁底控制标高为 2。9 米;直南江桥（跨径为3×10m）一座，梁底控制标高为 2。6 米；姚家港桥(跨径为 3×10m）一座，梁底控制标高为 2。6 米；北草芦港桥无规划要求。4、根据道路总体方案，桥梁标准断面布置为：B=0.3m（栏杆）+3。0m（人行道） +4。0m(非机动车道） +3.5m（机非分隔带 )+11。5m（机动车道）+0.25m（安全宽度）+0。5m（防撞护栏)+4.5m（中央分隔带）+0.5m(防撞护栏）+0。25m（安全宽度）+11。5m（机动车道）+3。5m（机非分隔带）+4.0m(非机动车道)+3。0m（人行道）+0。3m(栏杆）=50.6m.二、编制依据和原则 1、编制依据： ①《公路工程技术标准》JTG B01-2024 ②《公路桥涵施工技术法律规范》JTG / F50-2024 ③《公路桥涵地基与基础设计法律规范》JTG D63—2024 ④《公路工程集料试验规程》JTJ E42-2024 ⑤《公路工程施工安全技术法律规范》JTJ 076—95 ⑥《公路工程水泥及水泥混凝土试验规程》JTJ F30—2024 ⑦ 现场勘察、调查情况；本公司历年来积累施工经验,施工管理、技术与质量管理水平，技术装备实力和各专业人才技术条件.⑧ 昆山市中华园路（江浦路—西城大道）新建工程施工设计图。2、编制原则：科学组织施工，满足建设单位对本工程施工期限及其它方面要求,合理进行施工组织安排,充分利用各种条件，确保工程顺利施工和保证施工安全.根据本工程施工特点建立适合本工程的管理机构和质量体系，满足于本项目质量，安全目标顺利实现。 三、施工准备：1、会审图纸:收到相关图纸后，组织技术人员熟悉和会审施工图纸,组织工程技术人员仔细学习施工图，了解施工图的设计意图，全面熟悉、掌握施工图纸全部内容。2、平整场地： （1）场地必须坚实、平整...
