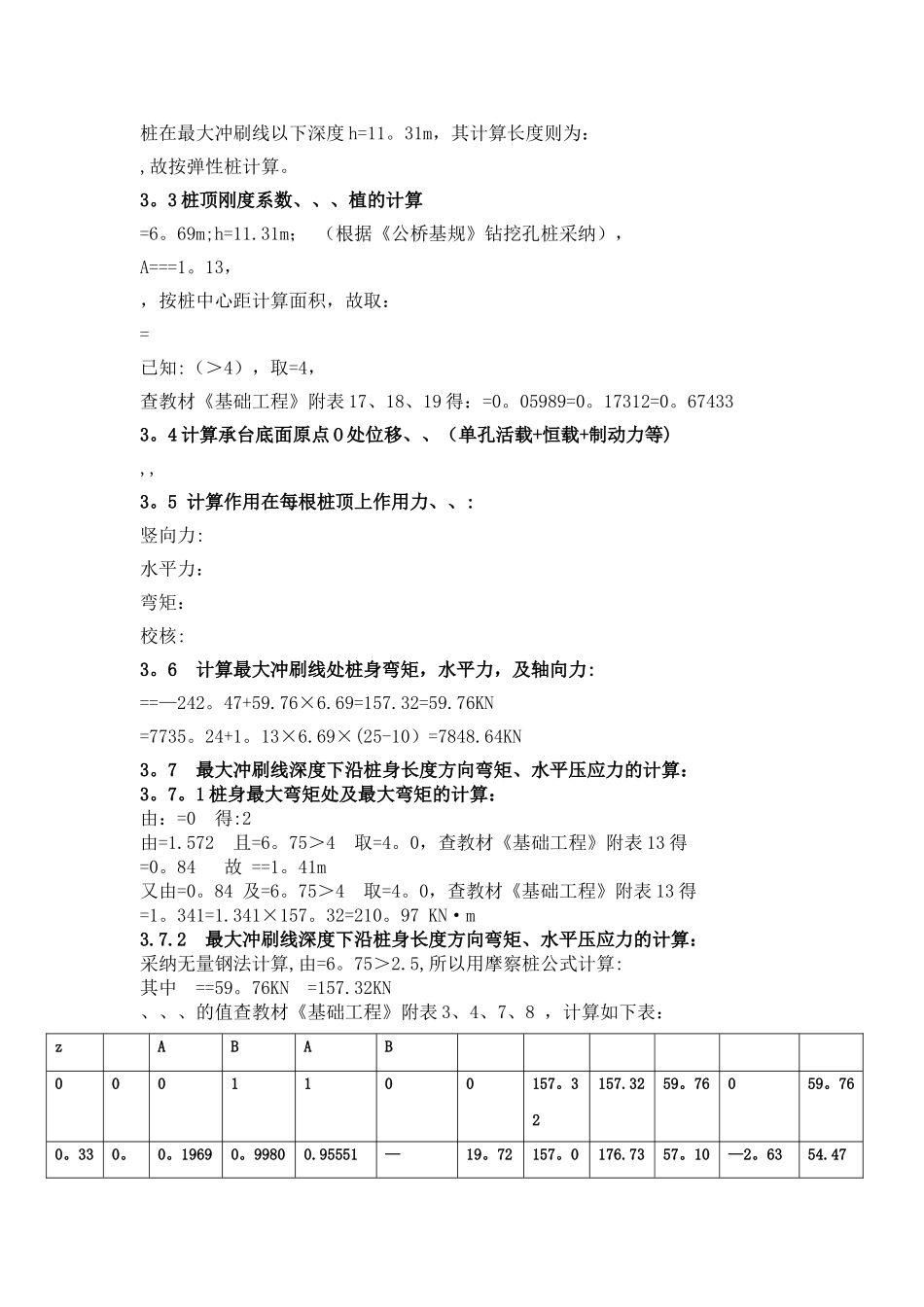

桥梁基础工程课程设计资料一、基本资料1 地质及水文资料河床土质为卵石土，粒径 50—60mm 约占 60％，20—30mm 约占 30％，石质坚硬，孔隙大部分由砂填充密实，卵石层深度达 58。6m；地基比例系数（密实卵石）；地基承载力基本容许值；桩周土摩阻力标准值; 土的重度 （未计浮力）；土内摩擦角。地面（河床)标高 69。50m;一般冲刷线标高 63.54m;最大冲刷线标高60。85m；承台底标高 67。54m；常水位标高 69。80m，如图 1.承台平面图如纵桥向断面横桥向断面图 1 桩基剖面图（单位：m）图 2 单位：m2 作用效应上部为等跨 30m 的钢筋混凝土预应力梁桥，荷载为纵向控制设计,作用于混凝土桥墩承台顶面纵桥向的荷载如下. 永久作用及一孔可变作用 （控制桩截面强度荷载) 时:∑N=40746kN(制动力及风力）∑M=4617.30kN.m（竖直反力偏心距、制动力、风力等引起的弯矩)永久作用及二孔可变作用(控制桩入土深度荷载）时：∑N=46788.00kN3 承台用 C20 混凝土，尺寸为 9.8×5。6×2.0m，承台混凝土单位容重。4 桩基础采纳高桩承台式摩擦桩，根据施工条件，桩拟采纳直径，以冲抓锥施工。二、设计依据法律规范1 公路桥涵地基及基础设计法律规范（JTG D63—2024 ）2 公路钢筋混凝土及预应力混凝土桥涵设计法律规范（JTGD62-2024）三、课程设计（论文）应完成的工作设计满足要求的群桩基础，并形成图纸与计算文件。计算文件包括以下内容:1. 据单桩容许承载力拟定桩长2。群桩结构分析（1） 计算桩顶受力（2） 计算沿桩长度方向弯矩,水平压应力，并画出相应分布图（3） 桩顶纵向水平位移验算3。 桩身截面配筋并绘出基桩构造及钢筋图（横截面，立面)，进行桩截面强度校核4. 按地基土的支承力确定和验算单桩轴向承载力5. 承台计算项目：局部受压、抗冲剪6. 群桩基础承载力检验7. 参考文献(1)、王晓谋。基础工程.北京：人民交通出版社，2024(2）、中华人民共和国行业标准。公路钢筋混凝土及预应力混凝土桥涵设计法律规范（JTGD62—2024）.北京:人民交通出版社，2024(3)、叶见曙.结构设计原理. 北京：人民交通出版社，2024(4)、中华人民共和国行业标准。公路桥涵地基与基础设计法律规范（JTG D63—2024 ). 北京:人民交通出版社，2024(5）江祖铭等主编。墩台与基础。北京：人民交通出版社,1994设计计算1。承台底面中心的荷载计算：1.1 恒载加一孔荷载:1。2 恒载加二孔荷载：2。 桩长度的初步计算：2.1 桩长的计算：由于地基...
