桥梁墩台基础工程课程设计

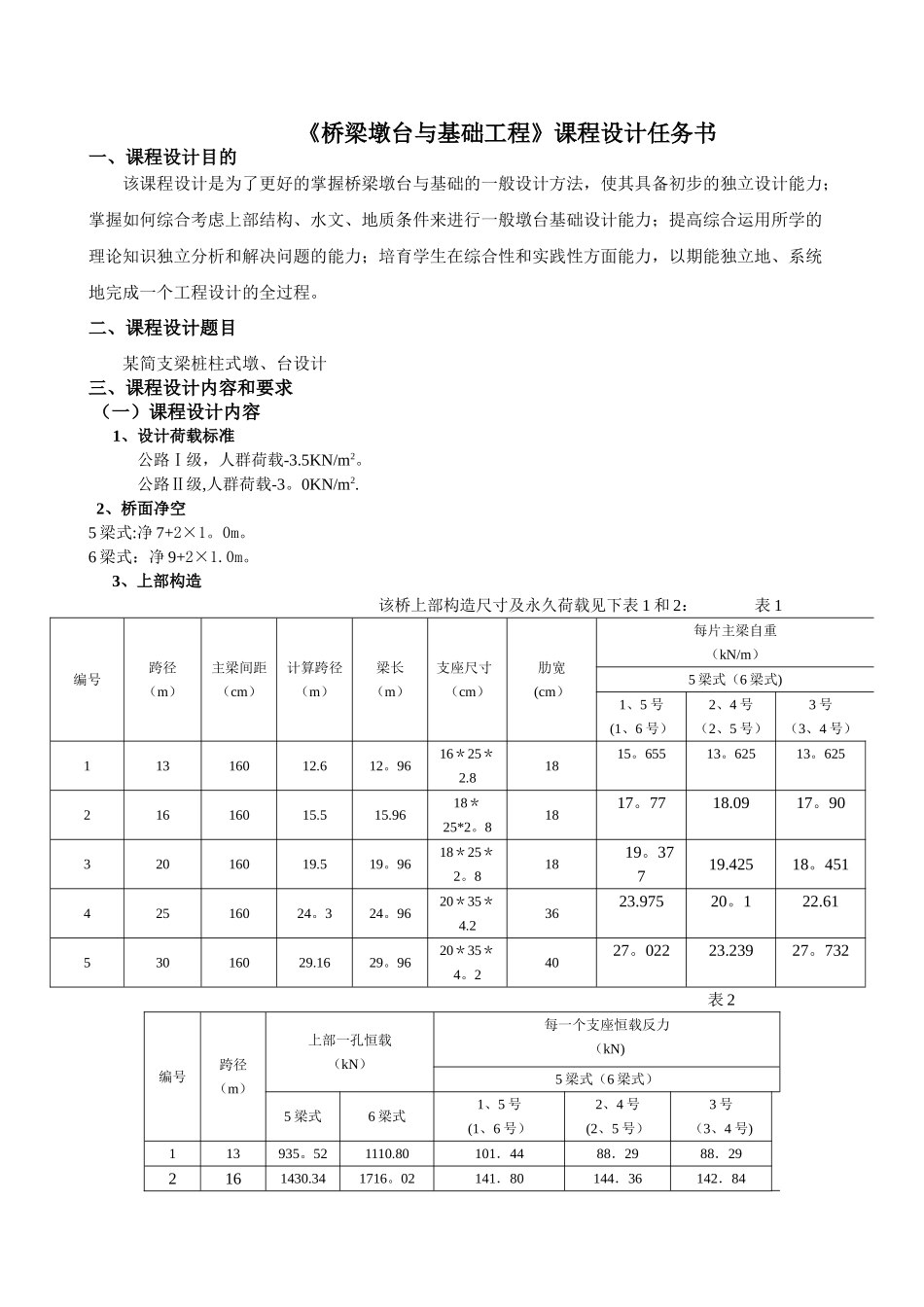

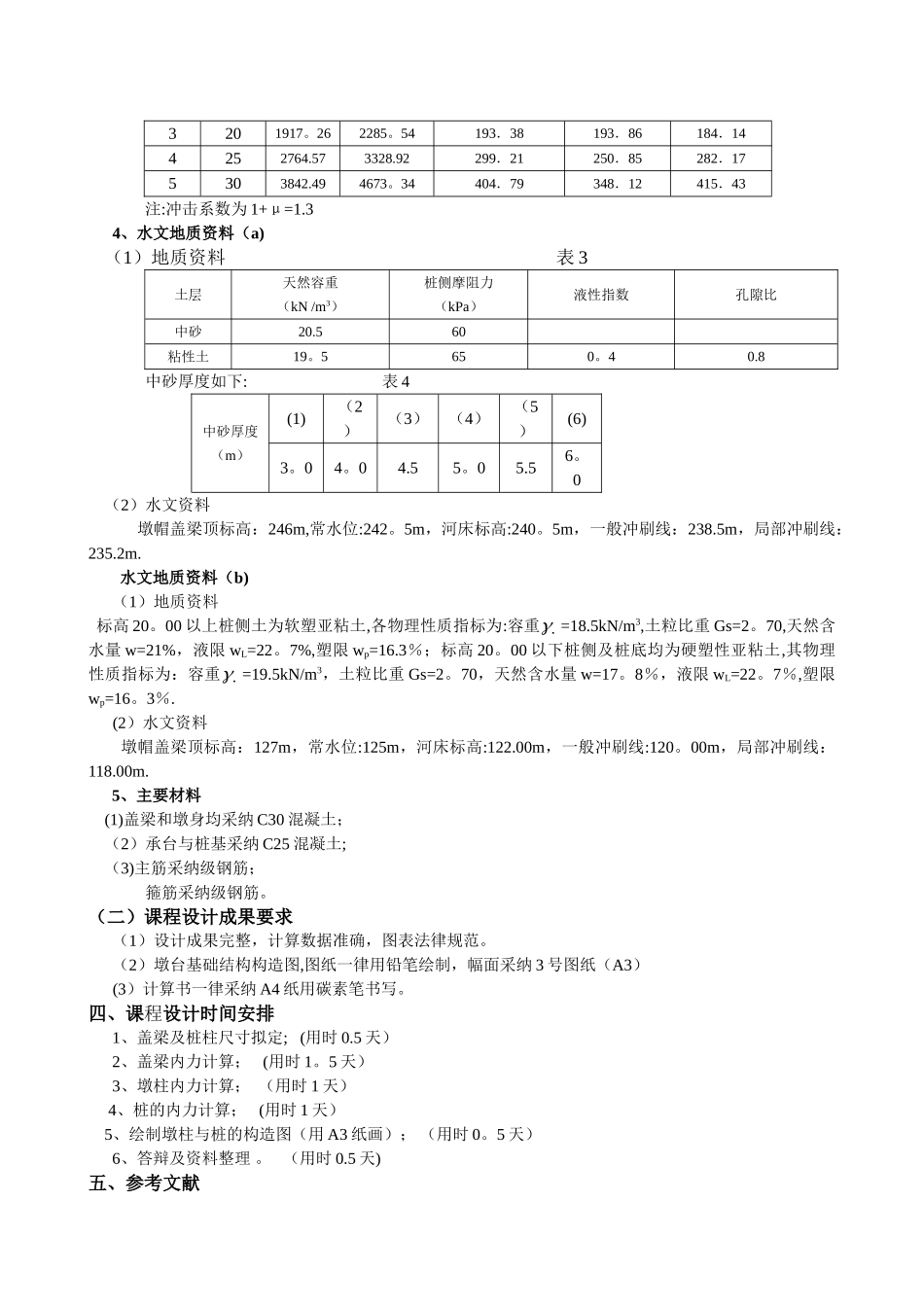

《桥梁墩台与基础工程》课程设计任务书一、课程设计目的该课程设计是为了更好的掌握桥梁墩台与基础的一般设计方法，使其具备初步的独立设计能力；掌握如何综合考虑上部结构、水文、地质条件来进行一般墩台基础设计能力；提高综合运用所学的理论知识独立分析和解决问题的能力；培育学生在综合性和实践性方面能力，以期能独立地、系统地完成一个工程设计的全过程。二、课程设计题目某简支梁桩柱式墩、台设计三、课程设计内容和要求 （一）课程设计内容1、设计荷载标准公路Ⅰ级，人群荷载-3.5KN/m2。公路Ⅱ级,人群荷载-3。0KN/m2. 2、桥面净空5 梁式:净 7+2×1。0m。6 梁式：净 9+2×1.0m。3、上部构造该桥上部构造尺寸及永久荷载见下表 1 和 2： 表 1编号跨径（m）主梁间距（cm）计算跨径（m）梁长（m）支座尺寸（cm）肋宽(cm）每片主梁自重（kN/m）5 梁式（6 梁式)1、5 号(1、6 号）2、4 号（2、5 号）3 号（3、4 号）11316012.612。9616＊25＊2.81815。65513。62513。62521616015.515.9618＊25*2。81817。7718.0917。9032016019.519。9618＊25＊2。81819。37719.42518。45142516024。324。9620＊35＊4.23623.97520。122.6153016029.1629。9620＊35＊4。24027。02223.23927。732 表 2编号跨径（m）上部一孔恒载（kN）每一个支座恒载反力（kN)5 梁式（6 梁式）5 梁式6 梁式1、5 号(1、6 号）2、4 号(2、5 号）3 号（3、4 号)113935。521110.80101．4488．2988．292161430.341716。02141．80144．36142．843201917。262285。54193．38193．86184．144252764.573328.92299．21250．85282．175303842.494673。34404．79348．12415．43注:冲击系数为 1+μ=1.34、水文地质资料（a)（1）地质资料 表 3土层天然容重（kN /m3）桩侧摩阻力（kPa）液性指数孔隙比中砂20.560粘性土19。5650。40.8中砂厚度如下: 表 4中砂厚度（m）(1)（2）（3）（4）（5）(6)3。04。04.55。05.56。0（2）水文资料墩帽盖梁顶标高：246m,常水位:242。5m，河床标高:240。5m，一般冲刷线：238.5m，局部冲刷线：235.2m.水文地质资料（b)（1）地质资料标高 20。00 以上桩侧土为软塑亚粘土,各物理性质指标为:容重=18.5kN/m3,土粒比重 Gs=2。70,天然含水量 w=21%，液限 wL=22。7%,塑限 wp=16.3％；标高 20。00 以下桩侧及桩底均为硬塑性亚粘土,其物理性质指标为：容重=19.5kN/m3，土粒比重 Gs=2。70，天然含水量 w=17。8％，...
