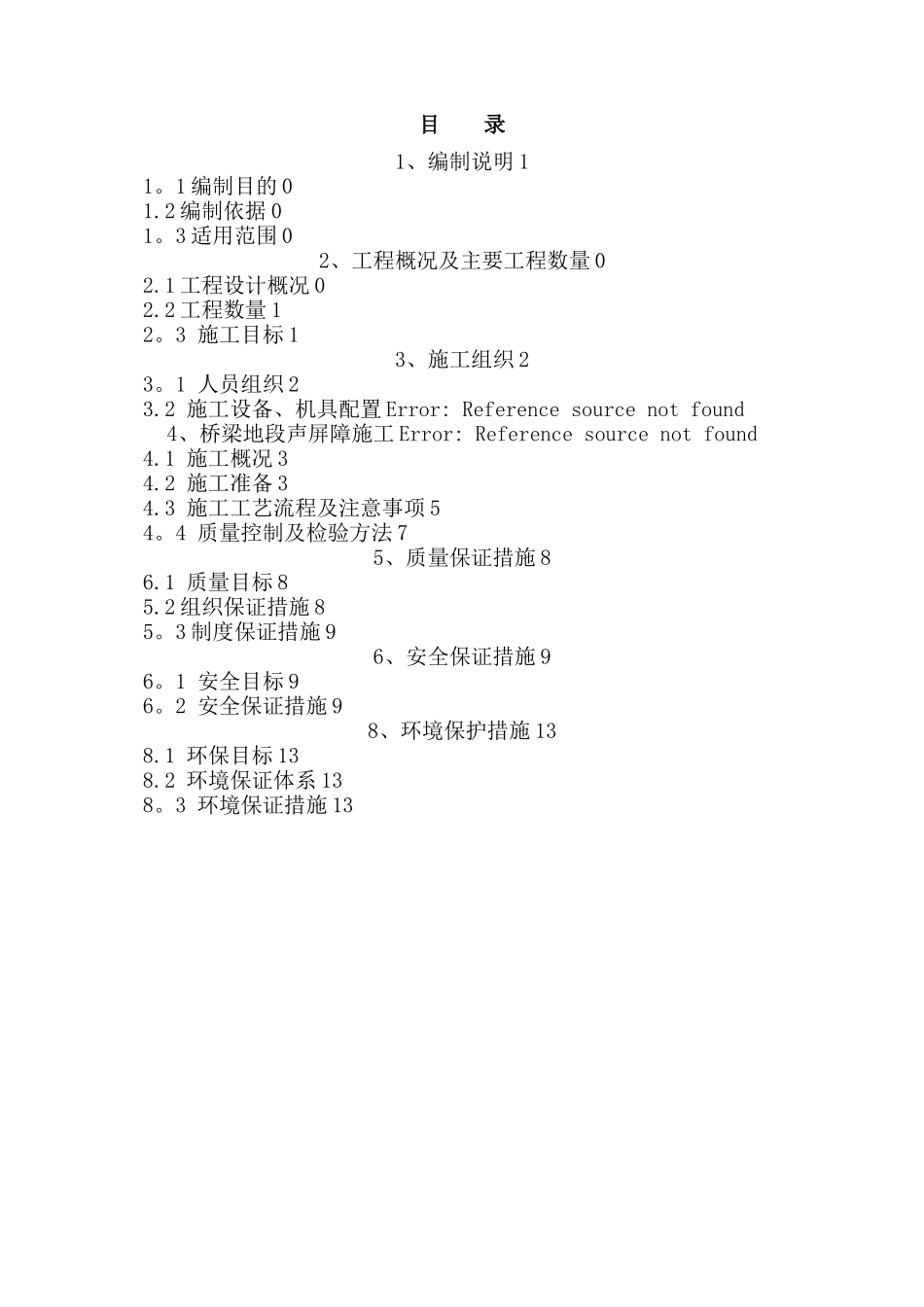

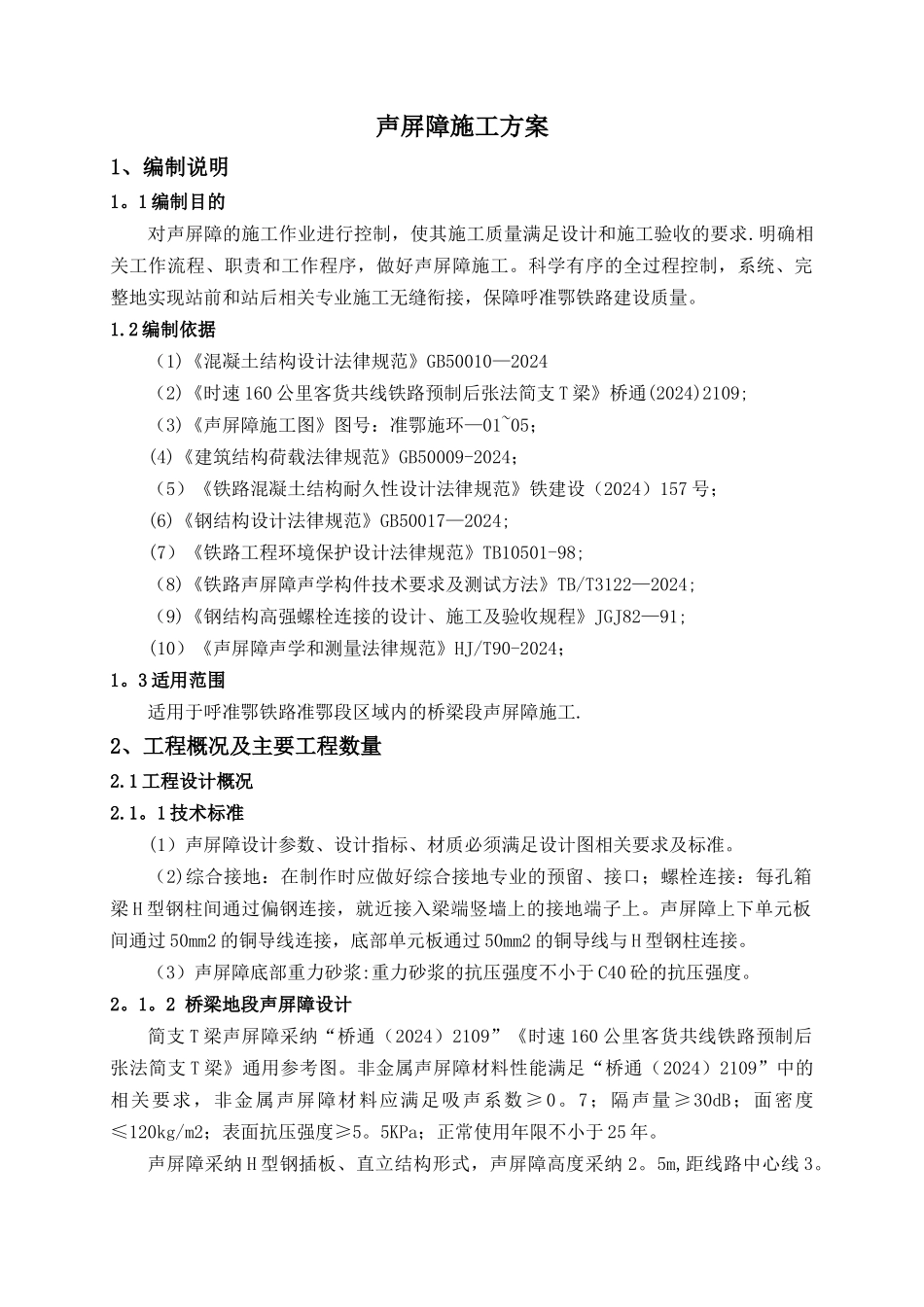

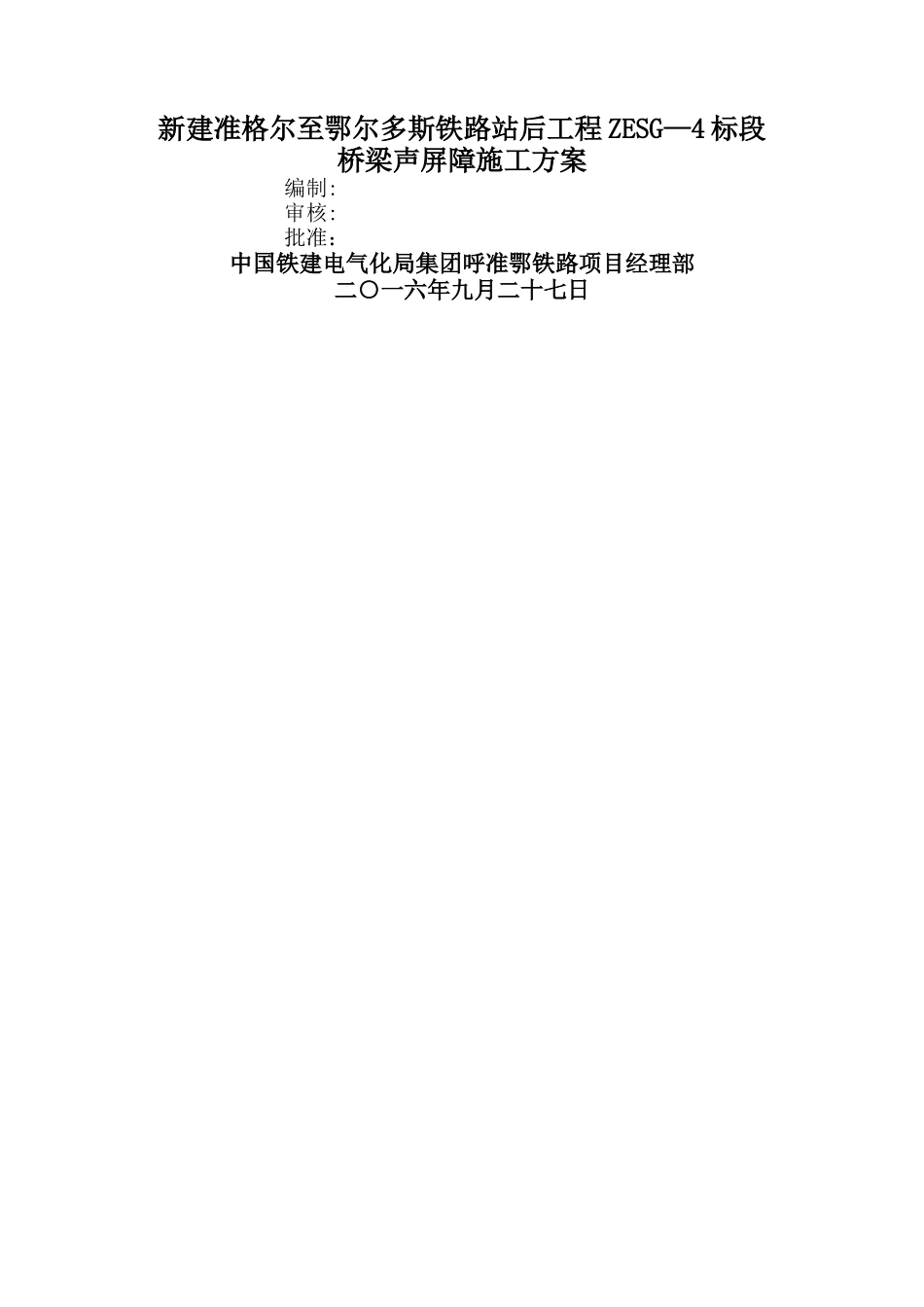

新建准格尔至鄂尔多斯铁路站后工程 ZESG—4 标段桥梁声屏障施工方案编制: 审核: 批准：中国铁建电气化局集团呼准鄂铁路项目经理部二○一六年九月二十七日目 录1、编制说明 11。1 编制目的 01.2 编制依据 01。3 适用范围 02、工程概况及主要工程数量 02.1 工程设计概况 02.2 工程数量 12。3 施工目标 13、施工组织 23。1 人员组织 23.2 施工设备、机具配置 Error: Reference source not found4、桥梁地段声屏障施工 Error: Reference source not found4.1 施工概况 34.2 施工准备 34.3 施工工艺流程及注意事项 54。4 质量控制及检验方法 75、质量保证措施 86.1 质量目标 85.2 组织保证措施 85。3 制度保证措施 96、安全保证措施 96。1 安全目标 96。2 安全保证措施 98、环境保护措施 138.1 环保目标 138.2 环境保证体系 138。3 环境保证措施 13声屏障施工方案1、编制说明1。1 编制目的对声屏障的施工作业进行控制，使其施工质量满足设计和施工验收的要求.明确相关工作流程、职责和工作程序，做好声屏障施工。科学有序的全过程控制，系统、完整地实现站前和站后相关专业施工无缝衔接，保障呼准鄂铁路建设质量。1.2 编制依据（1)《混凝土结构设计法律规范》GB50010—2024（2)《时速 160 公里客货共线铁路预制后张法简支 T 梁》桥通(2024)2109;（3)《声屏障施工图》图号：准鄂施环—01~05；(4)《建筑结构荷载法律规范》GB50009-2024；（5）《铁路混凝土结构耐久性设计法律规范》铁建设（2024）157 号；(6)《钢结构设计法律规范》GB50017—2024;(7）《铁路工程环境保护设计法律规范》TB10501-98;（8)《铁路声屏障声学构件技术要求及测试方法》TB/T3122—2024;（9)《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82—91;(10）《声屏障声学和测量法律规范》HJ/T90-2024；1。3 适用范围适用于呼准鄂铁路准鄂段区域内的桥梁段声屏障施工.2、工程概况及主要工程数量2.1 工程设计概况2.1。1 技术标准(1）声屏障设计参数、设计指标、材质必须满足设计图相关要求及标准。（2)综合接地：在制作时应做好综合接地专业的预留、接口；螺栓连接：每孔箱梁 H 型钢柱间通过偏钢连接，就近接入梁端竖墙上的接地端子上。声屏障上下单元板间通过 50mm2 的铜导线连接，底部单元板通过 50mm2 的铜导线与 H 型钢柱连接。（3）声屏障底部重力砂浆:重力砂浆的抗压强度不小于 C40 砼的抗压强...
