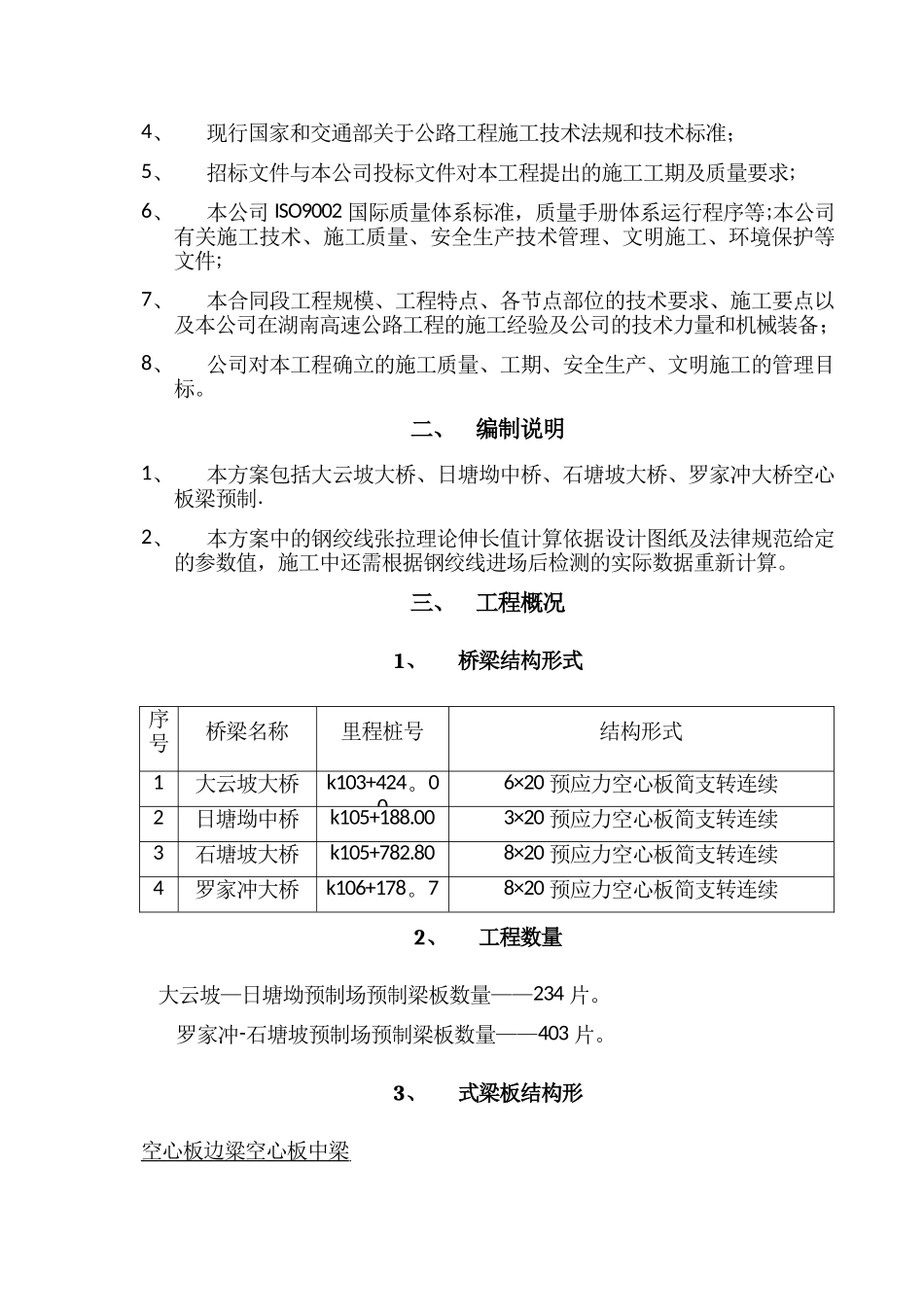

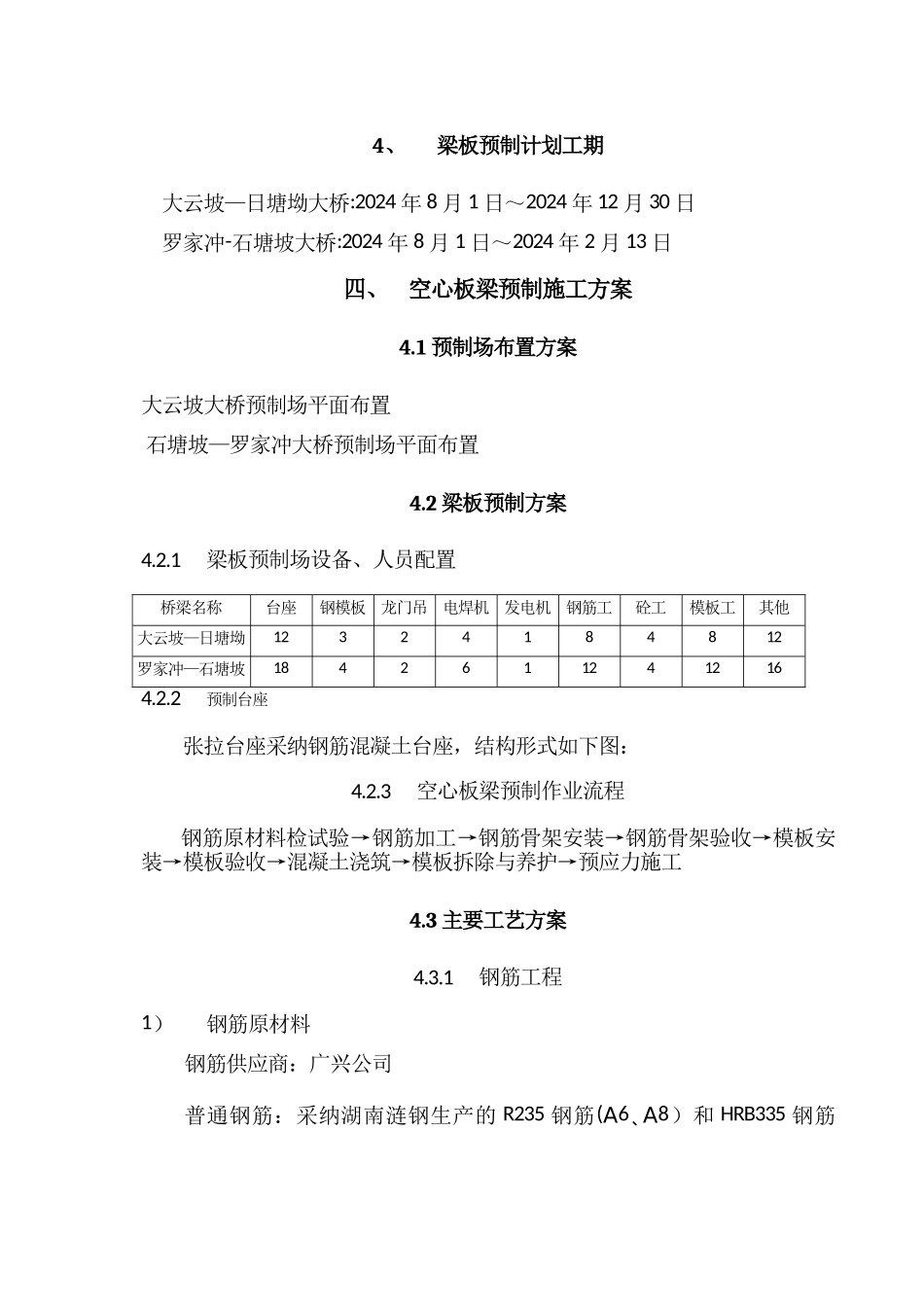

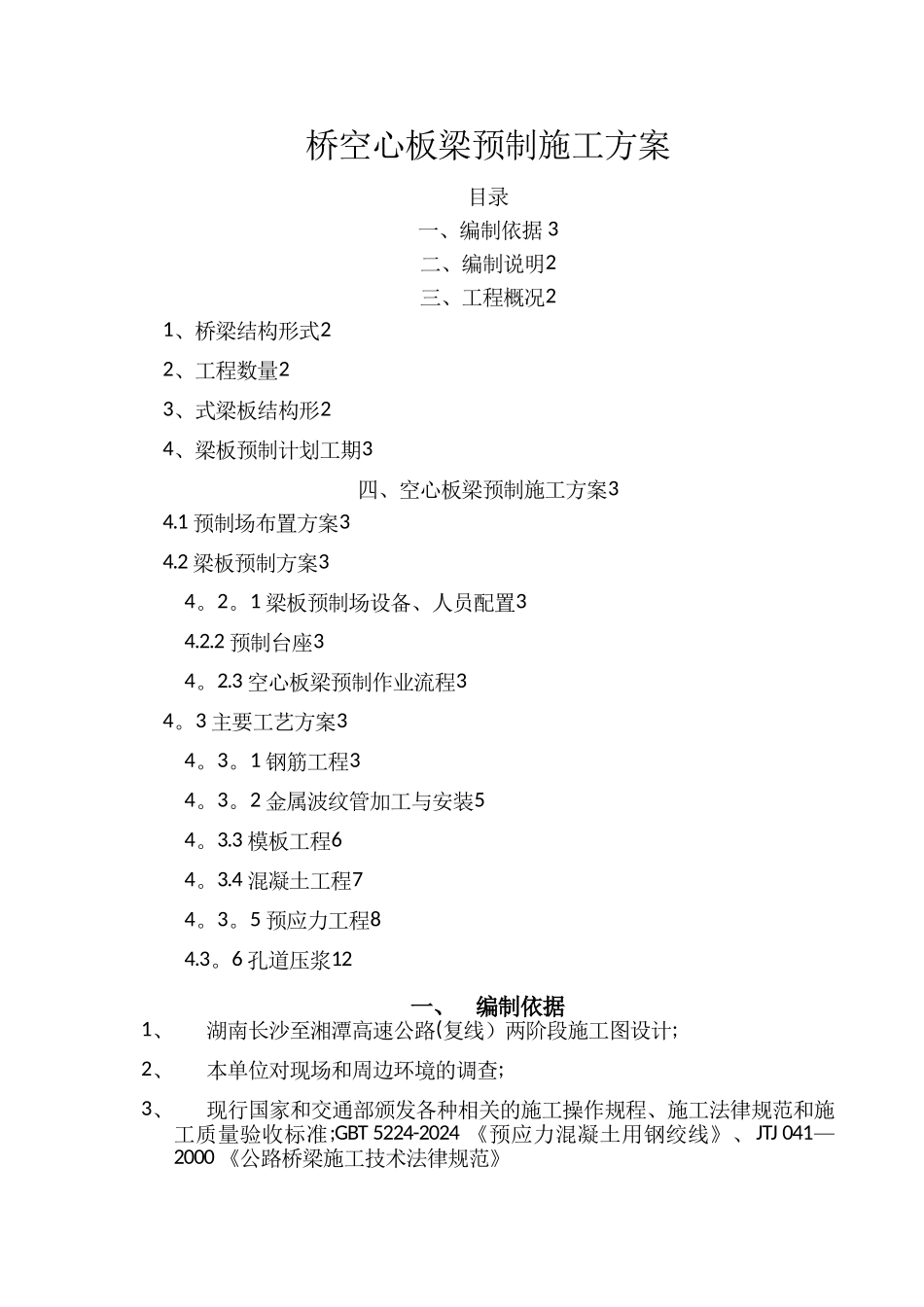

桥空心板梁预制施工方案目录一、编制依据 3二、编制说明2三、工程概况21、桥梁结构形式22、工程数量23、式梁板结构形24、梁板预制计划工期3四、空心板梁预制施工方案34.1 预制场布置方案34.2 梁板预制方案34。2。1 梁板预制场设备、人员配置34.2.2 预制台座34。2.3 空心板梁预制作业流程34。3 主要工艺方案34。3。1 钢筋工程34。3。2 金属波纹管加工与安装54。3.3 模板工程64。3.4 混凝土工程74。3。5 预应力工程84.3。6 孔道压浆12一、编制依据1、湖南长沙至湘潭高速公路(复线）两阶段施工图设计;2、本单位对现场和周边环境的调查;3、现行国家和交通部颁发各种相关的施工操作规程、施工法律规范和施工质量验收标准;GBT 5224-2024 《预应力混凝土用钢绞线》、JTJ 041—2000 《公路桥梁施工技术法律规范》4、现行国家和交通部关于公路工程施工技术法规和技术标准；5、招标文件与本公司投标文件对本工程提出的施工工期及质量要求;6、本公司 ISO9002 国际质量体系标准，质量手册体系运行程序等;本公司有关施工技术、施工质量、安全生产技术管理、文明施工、环境保护等文件;7、本合同段工程规模、工程特点、各节点部位的技术要求、施工要点以及本公司在湖南高速公路工程的施工经验及公司的技术力量和机械装备；8、公司对本工程确立的施工质量、工期、安全生产、文明施工的管理目标。二、编制说明1、本方案包括大云坡大桥、日塘坳中桥、石塘坡大桥、罗家冲大桥空心板梁预制.2、本方案中的钢绞线张拉理论伸长值计算依据设计图纸及法律规范给定的参数值，施工中还需根据钢绞线进场后检测的实际数据重新计算。三、工程概况1、桥梁结构形式序号桥梁名称里程桩号结构形式1大云坡大桥k103+424。006×20 预应力空心板简支转连续2日塘坳中桥k105+188.003×20 预应力空心板简支转连续3石塘坡大桥k105+782.808×20 预应力空心板简支转连续4罗家冲大桥k106+178。78×20 预应力空心板简支转连续2、工程数量 大云坡—日塘坳预制场预制梁板数量——234 片。罗家冲-石塘坡预制场预制梁板数量——403 片。3、式梁板结构形空心板边粱空心板中梁 4、梁板预制计划工期 大云坡—日塘坳大桥:2024 年 8 月 1 日～2024 年 12 月 30 日 罗家冲-石塘坡大桥:2024 年 8 月 1 日～2024 年 2 月 13 日四、空心板梁预制施工方案4.1 预制场布置方案大云坡大桥预制场平面布置 石塘坡—罗家冲大桥预制场平面布置4.2 梁板预制方案4.2....
