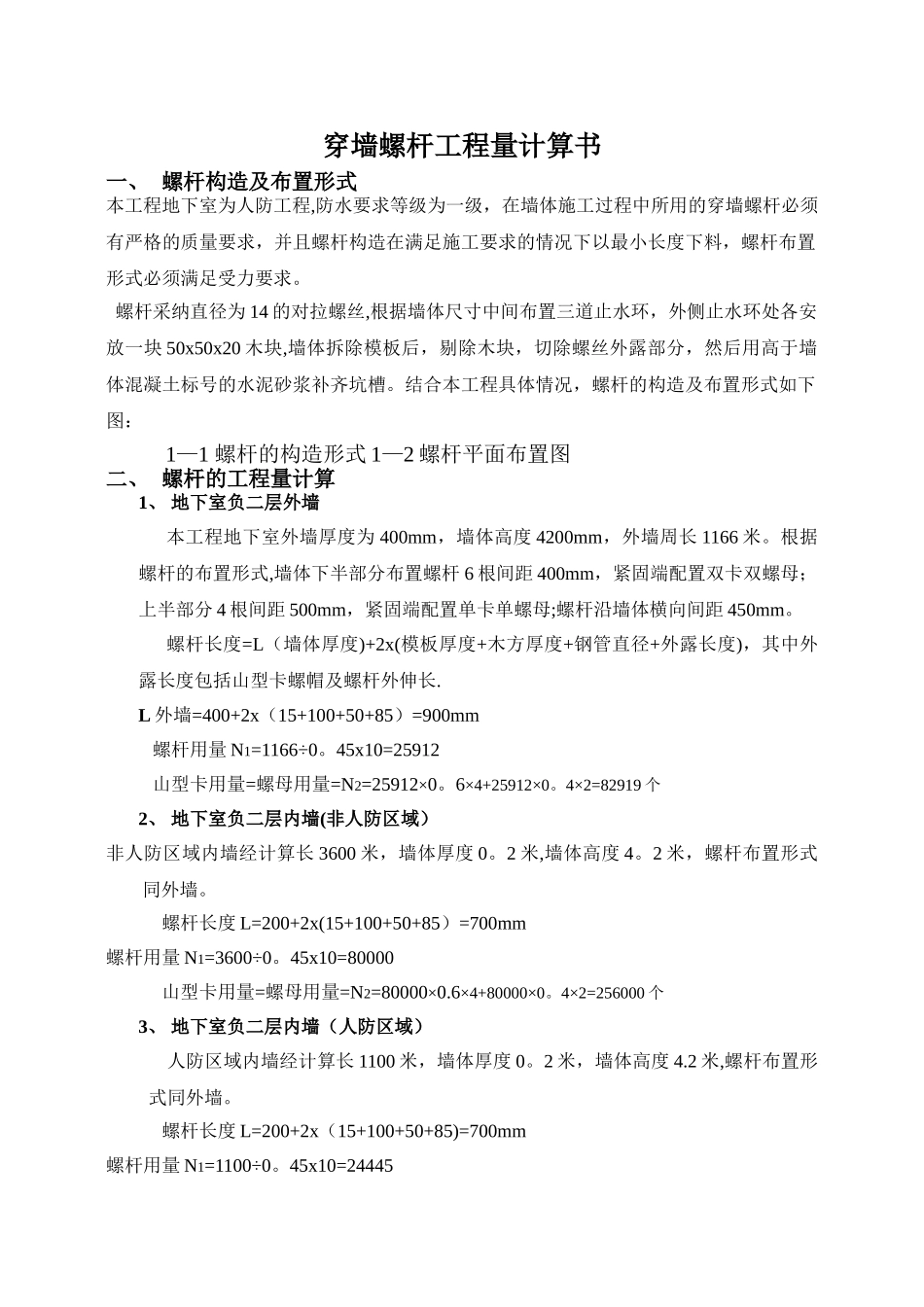

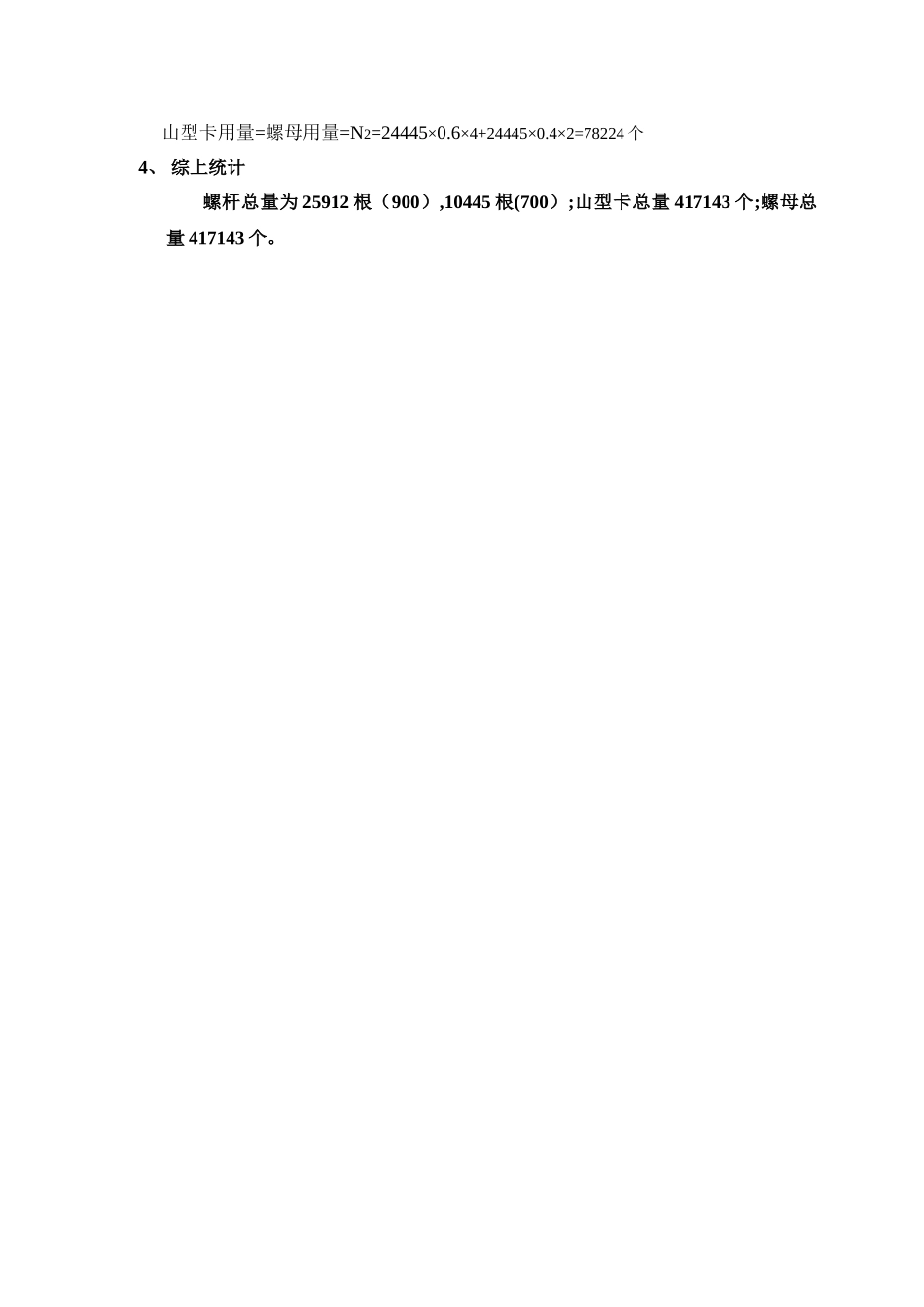

穿墙螺杆工程量计算书一、 螺杆构造及布置形式本工程地下室为人防工程,防水要求等级为一级,在墙体施工过程中所用的穿墙螺杆必须有严格的质量要求,并且螺杆构造在满足施工要求的情况下以最小长度下料,螺杆布置形式必须满足受力要求。 螺杆采纳直径为 14 的对拉螺丝,根据墙体尺寸中间布置三道止水环,外侧止水环处各安放一块 50x50x20 木块,墙体拆除模板后,剔除木块,切除螺丝外露部分,然后用高于墙体混凝土标号的水泥砂浆补齐坑槽。结合本工程具体情况,螺杆的构造及布置形式如下图: 1—1 螺杆的构造形式 1—2 螺杆平面布置图二、 螺杆的工程量计算1、 地下室负二层外墙本工程地下室外墙厚度为 400mm,墙体高度 4200mm,外墙周长 1166 米。根据螺杆的布置形式,墙体下半部分布置螺杆 6 根间距 400mm,紧固端配置双卡双螺母;上半部分 4 根间距 500mm,紧固端配置单卡单螺母;螺杆沿墙体横向间距 450mm。螺杆长度=L(墙体厚度)+2x(模板厚度+木方厚度+钢管直径+外露长度),其中外露长度包括山型卡螺帽及螺杆外伸长.L 外墙=400+2x(15+100+50+85)=900mm 螺杆用量 N1=1166÷0。45x10=25912 山型卡用量=螺母用量=N2=25912×0。6×4+25912×0。4×2=82919 个2、 地下室负二层内墙(非人防区域)非人防区域内墙经计算长 3600 米,墙体厚度 0。2 米,墙体高度 4。2 米,螺杆布置形式同外墙。螺杆长度 L=200+2x(15+100+50+85)=700mm螺杆用量 N1=3600÷0。45x10=80000山型卡用量=螺母用量=N2=80000×0.6×4+80000×0。4×2=256000 个3、 地下室负二层内墙(人防区域)人防区域内墙经计算长 1100 米,墙体厚度 0。2 米,墙体高度 4.2 米,螺杆布置形式同外墙。螺杆长度 L=200+2x(15+100+50+85)=700mm螺杆用量 N1=1100÷0。45x10=24445山型卡用量=螺母用量=N2=24445×0.6×4+24445×0.4×2=78224 个4、 综上统计螺杆总量为 25912 根(900),10445 根(700);山型卡总量 417143 个;螺母总量 417143 个。
