比表面积K值标定VIP专享

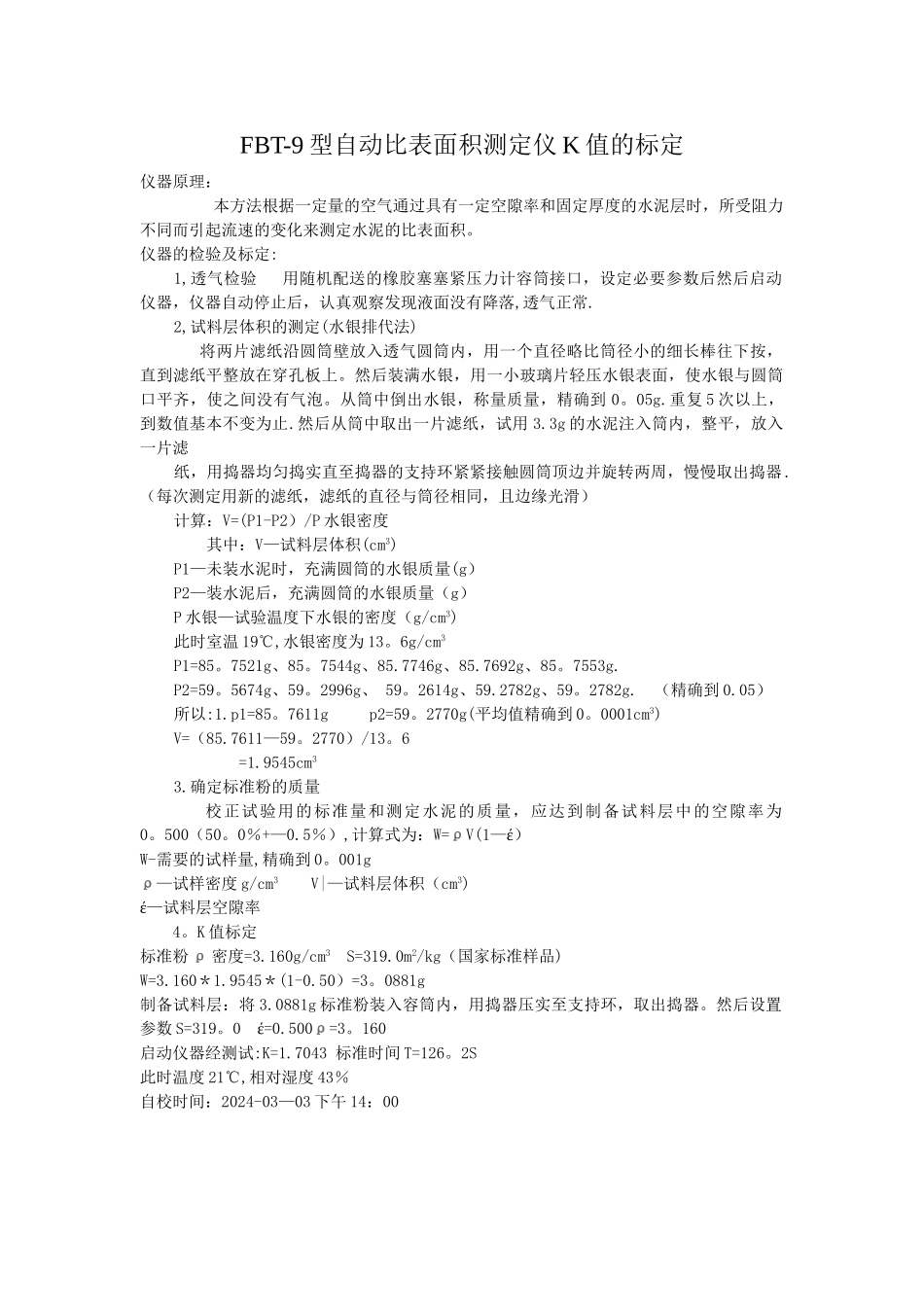

FBT-9 型自动比表面积测定仪 K 值的标定仪器原理： 本方法根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。仪器的检验及标定:1,透气检验 用随机配送的橡胶塞塞紧压力计容筒接口，设定必要参数后然后启动仪器，仪器自动停止后，认真观察发现液面没有降落,透气正常.2,试料层体积的测定(水银排代法) 将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比筒径小的细长棒往下按，直到滤纸平整放在穿孔板上。然后装满水银，用一小玻璃片轻压水银表面，使水银与圆筒口平齐，使之间没有气泡。从筒中倒出水银，称量质量，精确到 0。05g.重复 5 次以上，到数值基本不变为止.然后从筒中取出一片滤纸，试用 3.3g 的水泥注入筒内，整平，放入一片滤纸，用捣器均匀捣实直至捣器的支持环紧紧接触圆筒顶边并旋转两周，慢慢取出捣器 .（每次测定用新的滤纸，滤纸的直径与筒径相同，且边缘光滑）计算：V=(P1-P2）/P 水银密度 其中：V—试料层体积(cm3)P1—未装水泥时，充满圆筒的水银质量(g）P2—装水泥后，充满圆筒的水银质量（g）P 水银—试验温度下水银的密度（g/cm3)此时室温 19℃,水银密度为 13。6g/cm3P1=85。7521g、85。7544g、85.7746g、85.7692g、85。7553g.P2=59。5674g、59。2996g、 59。2614g、59.2782g、59。2782g. （精确到 0.05）所以:1.p1=85。7611g p2=59。2770g(平均值精确到 0。0001cm3)V=（85.7611—59。2770）/13。6 =1.9545cm33.确定标准粉的质量 校正试验用的标准量和测定水泥的质量，应达到制备试料层中的空隙率为0。500（50。0％+—0.5％）,计算式为：W=ρV(1—έ）W-需要的试样量,精确到 0。001gρ—试样密度 g/cm3 V|—试料层体积（cm3)έ—试料层空隙率4。K 值标定标准粉 ρ 密度=3.160g/cm3 S=319.0m2/kg（国家标准样品)W=3.160＊1.9545＊(1-0.50）=3。0881g制备试料层：将 3.0881g 标准粉装入容筒内，用捣器压实至支持环，取出捣器。然后设置参数 S=319。0 έ=0.500ρ=3。160启动仪器经测试:K=1.7043 标准时间 T=126。2S此时温度 21℃,相对湿度 43％自校时间：2024-03—03 下午 14：00
