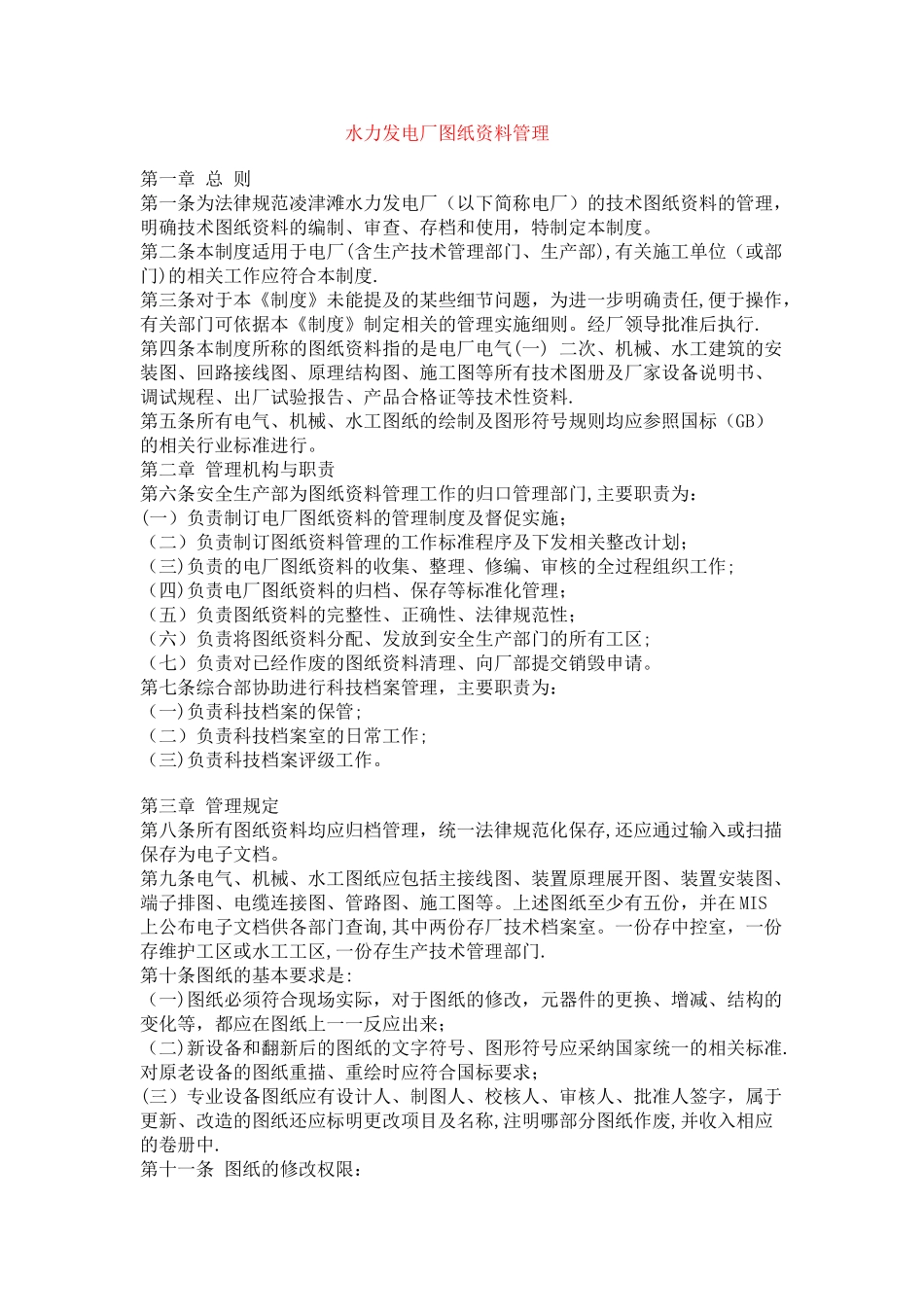

水力发电厂图纸资料管理第一章 总 则第一条为法律规范凌津滩水力发电厂（以下简称电厂）的技术图纸资料的管理，明确技术图纸资料的编制、审查、存档和使用，特制定本制度。第二条本制度适用于电厂(含生产技术管理部门、生产部),有关施工单位（或部门)的相关工作应符合本制度.第三条对于本《制度》未能提及的某些细节问题，为进一步明确责任,便于操作，有关部门可依据本《制度》制定相关的管理实施细则。经厂领导批准后执行.第四条本制度所称的图纸资料指的是电厂电气(一) 二次、机械、水工建筑的安装图、回路接线图、原理结构图、施工图等所有技术图册及厂家设备说明书、调试规程、出厂试验报告、产品合格证等技术性资料.第五条所有电气、机械、水工图纸的绘制及图形符号规则均应参照国标（GB）的相关行业标准进行。第二章 管理机构与职责 第六条安全生产部为图纸资料管理工作的归口管理部门,主要职责为： (一）负责制订电厂图纸资料的管理制度及督促实施；（二）负责制订图纸资料管理的工作标准程序及下发相关整改计划；（三)负责的电厂图纸资料的收集、整理、修编、审核的全过程组织工作;（四)负责电厂图纸资料的归档、保存等标准化管理；（五）负责图纸资料的完整性、正确性、法律规范性；（六）负责将图纸资料分配、发放到安全生产部门的所有工区;（七）负责对已经作废的图纸资料清理、向厂部提交销毁申请。第七条综合部协助进行科技档案管理，主要职责为：（一)负责科技档案的保管;（二）负责科技档案室的日常工作;（三)负责科技档案评级工作。第三章 管理规定第八条所有图纸资料均应归档管理，统一法律规范化保存,还应通过输入或扫描保存为电子文档。第九条电气、机械、水工图纸应包括主接线图、装置原理展开图、装置安装图、端子排图、电缆连接图、管路图、施工图等。上述图纸至少有五份，并在 MIS上公布电子文档供各部门查询,其中两份存厂技术档案室。一份存中控室，一份存维护工区或水工工区,一份存生产技术管理部门.第十条图纸的基本要求是:（一)图纸必须符合现场实际，对于图纸的修改，元器件的更换、增减、结构的变化等，都应在图纸上一一反应出来；（二)新设备和翻新后的图纸的文字符号、图形符号应采纳国家统一的相关标准.对原老设备的图纸重描、重绘时应符合国标要求；(三）专业设备图纸应有设计人、制图人、校核人、审核人、批准人签字，属于更新、改造的图纸还应标明更改项目及名称,注明哪部分图纸作废,并收入相应的卷册...
