水泥厂钢结构安装工程施工组织设计

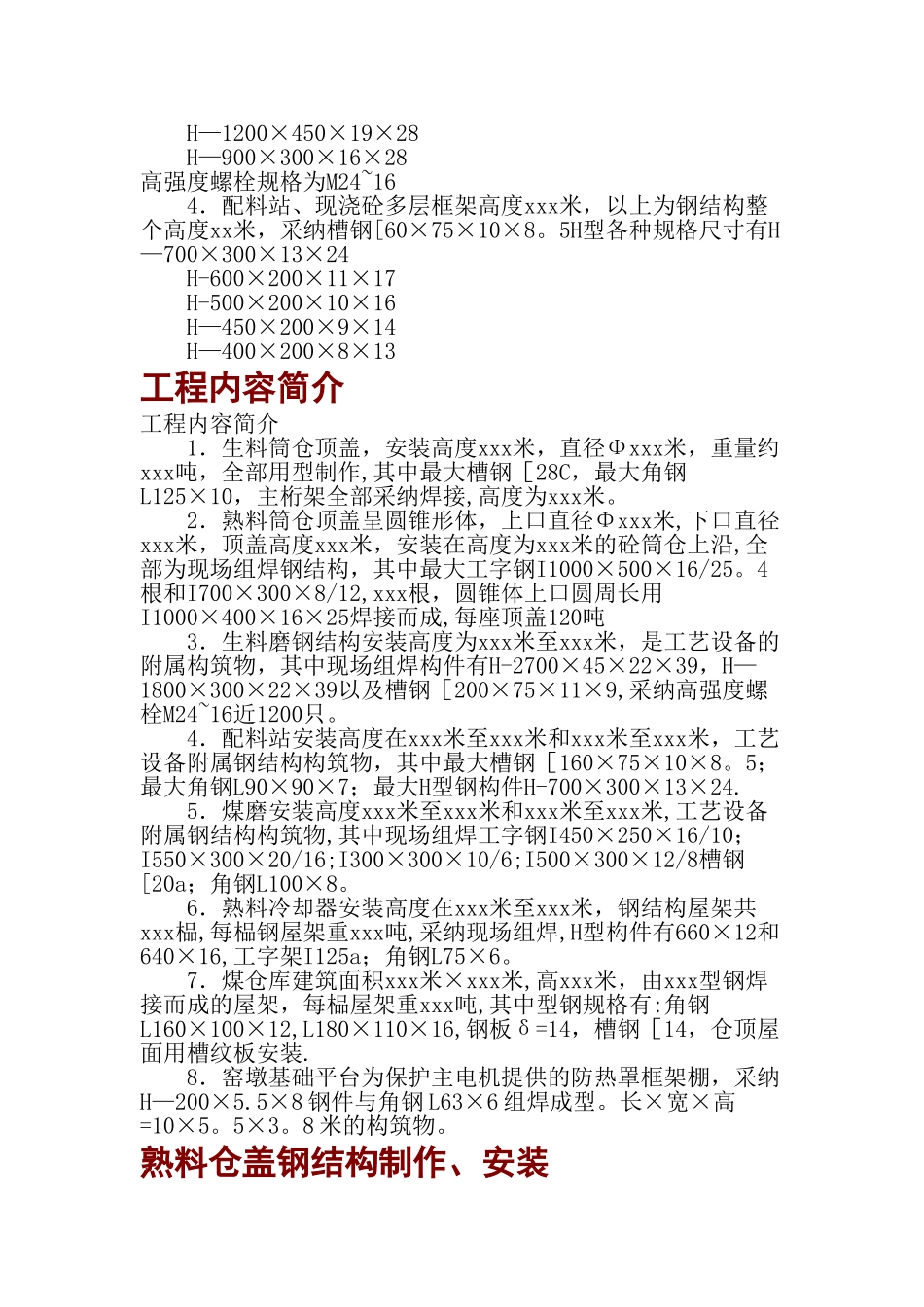

编制说明本施工方案覆盖下列单位工程钢结构主体的制作和安装: 1。生料筒仓（生料贮存） 2.熟料仓（熟料筒仓） 3。生料磨（生料分磨) 4.配料站 5。煤磨 6。熟料冷却器 7。煤库 8.窑墩基础、平台编制的主要依据 129编制的主要依据: 1.xx_水泥有限公司提供的部分施工图 2。xx建xx局_水泥厂工程总经理部编制的施工组织总设计 3。我国现行的有关钢结构工程施工法律规范、标准 4。本公司xx水泥厂等工程的施工经验三、本方案主要叙述由型钢组焊的钢板现场组焊两种不同类型的梁柱的制作四、关于钢结构的吊装,本方案按跨度和高度选择了两个典型单位工程钢结构予以阐述五、本方案经审核批准后实施，若需修改，应按审核批准程序进行工程规模 129工程规模全厂钢结构工程量约xxx余吨，其中予均化库、煤仓等钢屋架约xxx余吨，生、熟料仓、电除尘、预热器等构筑物,设备附属钢结构约xxx余吨。钢结构的结构型式有型钢、拼装和钢板现场组焊两种形式，接点有螺栓连接和焊接，连接螺栓约xxx余条，且大部分为高强度螺栓，螺栓孔约xxx余个；各种焊接连接焊缝延长米约xxx余米。钢结构制作量大，结构复杂、形状各异，制作精度要求高，吊装量大,且吊装高度很多在相对标高30m以上，要求吊装机具多、性能高、吊装技术复杂。如： 1．生料筒仓xxx座，每座直径Φxxx米,高xxx米，仓顶盖用型钢焊接而成,每座仓顶盖重xxx吨，吊装难度大。 2．熟料筒仓两座，每座直径Φxxx米钢筋砼筒仓,高xxx米,仓顶盖用Ι型钢焊接而成,其中有Ι型xxx,每座仓顶盖重xxx吨，同样吊装难度大. 3．生料磨高xxx米,为工艺设备钢结构现场直焊而成的多层拼筑物,长×高=xxx米×xxx米,采纳型钢多规格钢材焊接.例H-2700×450×22×39 H—1800×300×22×39 H—1200×450×19×28 H—900×300×16×28高强度螺栓规格为M24~16 4．配料站、现浇砼多层框架高度xxx米，以上为钢结构整个高度xx米，采纳槽钢[60×75×10×8。5H型各种规格尺寸有H—700×300×13×24 H-600×200×11×17 H-500×200×10×16 H—450×200×9×14 H—400×200×8×13工程内容简介 229工程内容简介 1．生料筒仓顶盖，安装高度xxx米，直径Φxxx米，重量约xxx吨，全部用型制作,其中最大槽钢［28C，最大角钢L125×10，主桁架全部采纳焊接,高度为xxx米。 2．熟料筒仓顶盖呈圆锥形体，上口直径Φxxx米,下口直径xxx米，顶盖高度xxx米，安装在高度为xxx米的砼筒仓上沿,全部为现场组焊钢结构，其中最大工字钢I1000×500×1...
