水质工程学课程设计计算书

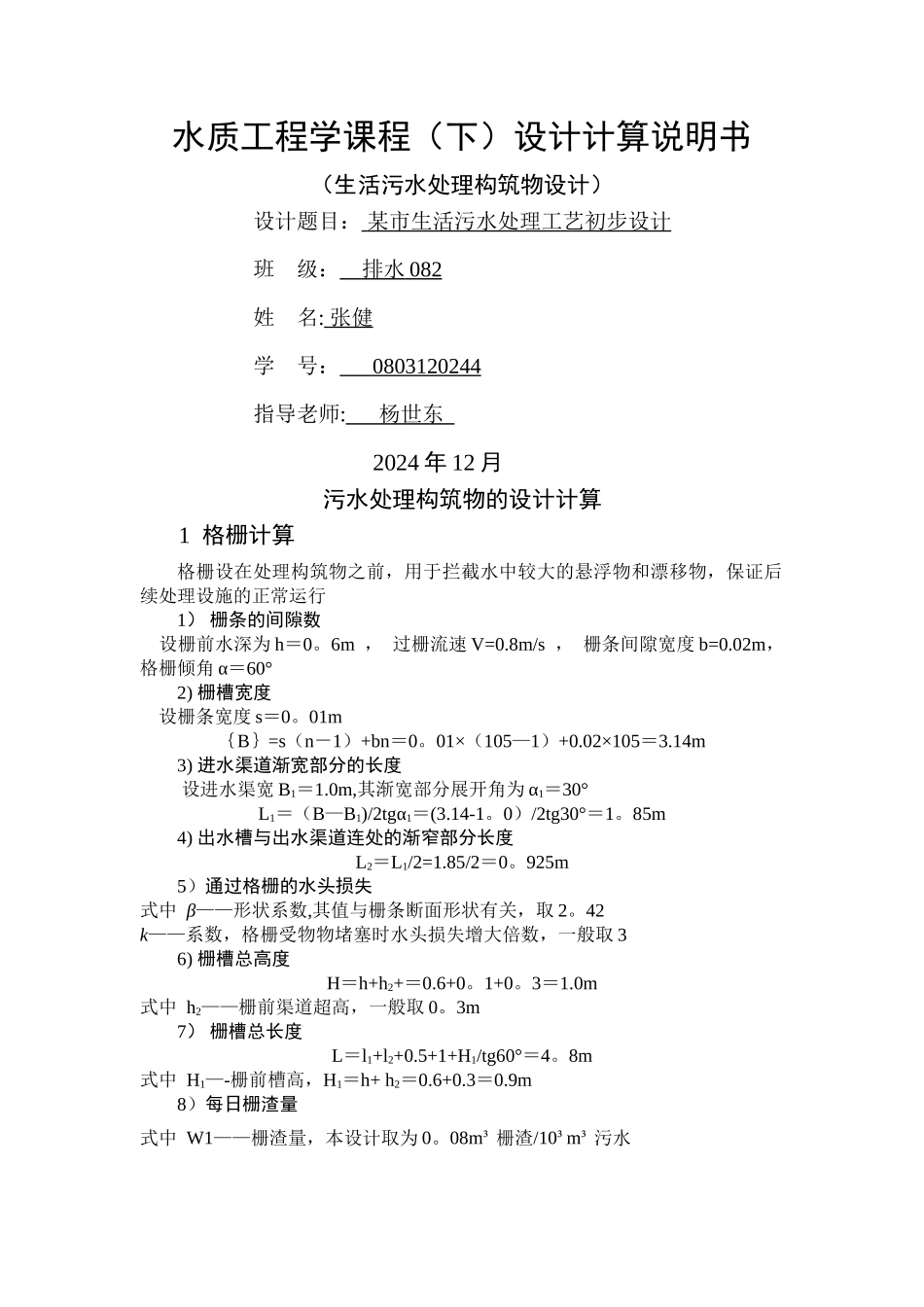

水质工程学课程（下）设计计算说明书（生活污水处理构筑物设计）设计题目： 某市生活污水处理工艺初步设计 班 级： 排水 082 姓 名: 张健 学 号： 0803120244 指导老师: 杨世东 2024 年 12 月污水处理构筑物的设计计算1 格栅计算格栅设在处理构筑物之前，用于拦截水中较大的悬浮物和漂移物，保证后续处理设施的正常运行1） 栅条的间隙数 设栅前水深为 h＝0。6m ， 过栅流速 V=0.8m/s ， 栅条间隙宽度 b=0.02m，格栅倾角 α＝60°2) 栅槽宽度 设栅条宽度 s＝0。01m｛B｝=s（n－1）+bn＝0。01×（105—1）+0.02×105＝3.14m3) 进水渠道渐宽部分的长度设进水渠宽 B1＝1.0m,其渐宽部分展开角为 α1＝30°L1＝（B—B1)/2tgα1＝(3.14-1。0）/2tg30°＝1。85m4) 出水槽与出水渠道连处的渐窄部分长度L2＝L1/2=1.85/2＝0。925m5）通过格栅的水头损失式中 β——形状系数,其值与栅条断面形状有关，取 2。42k——系数，格栅受物物堵塞时水头损失增大倍数，一般取 36) 栅槽总高度H＝h+h2+＝0.6+0。1+0。3＝1.0m式中 h2——栅前渠道超高，一般取 0。3m7） 栅槽总长度L＝l1+l2+0.5+1+H1/tg60°＝4。8m式中 H1—-栅前槽高，H1＝h+ h2＝0.6+0.3＝0.9m8）每日栅渣量式中 W1——栅渣量，本设计取为 0。08m³ 栅渣/10³m³ 污水K 总—-生活污水流量总变化系数，为 1.32 沉砂池目前我国应用广泛的沉砂池有多种,并各自有其各自的特点，结合本设计实际情况综合考虑，决定选用平流沉砂池。采纳平流沉砂池其优点是:污水在池内沿水平方向流动，具有构造简单，截留无机颗粒效果好的优点。(1)池子的长度：设 v=0。30m/s，t=30s. L=vt=0.30×30=9m。（2) 水流断面积：A=Qmax/v=1。04/0。30=3.5m2（3） 池总宽度： 设 n=2 格,.每格宽度 b=2。0m B=nb=2×2=4m（4) 有效水深：（5）沉砂室所需容积：设 T=1d.X 城市污水沉沙量，一般采纳 30 m3/m3 V= = =2.07m3(6) 每个沉砂斗的容积： 设每格有 2 个沉砂斗。 Vo= =0。52m3(7）沉砂斗各部分尺寸:设斗底宽 a1=0。5m,斗壁与水平面倾角为 55°，斗高h3’=0。6m 沉砂斗上口宽：沉砂斗容积:≈0.52m3（8）沉砂室高度：采纳重力排砂，设池底坡度为 0。06，坡向砂斗（9）池总高度：设超高 h1=0。35m≈2。1m。(10）验算最小流速:最小流量时只用一格工作>0.15m/s(11)进水部分:采纳潜孔进水，潜孔总面积为过水断面的 20％m2共设有 4 个孔,则单孔面积为m2设...
