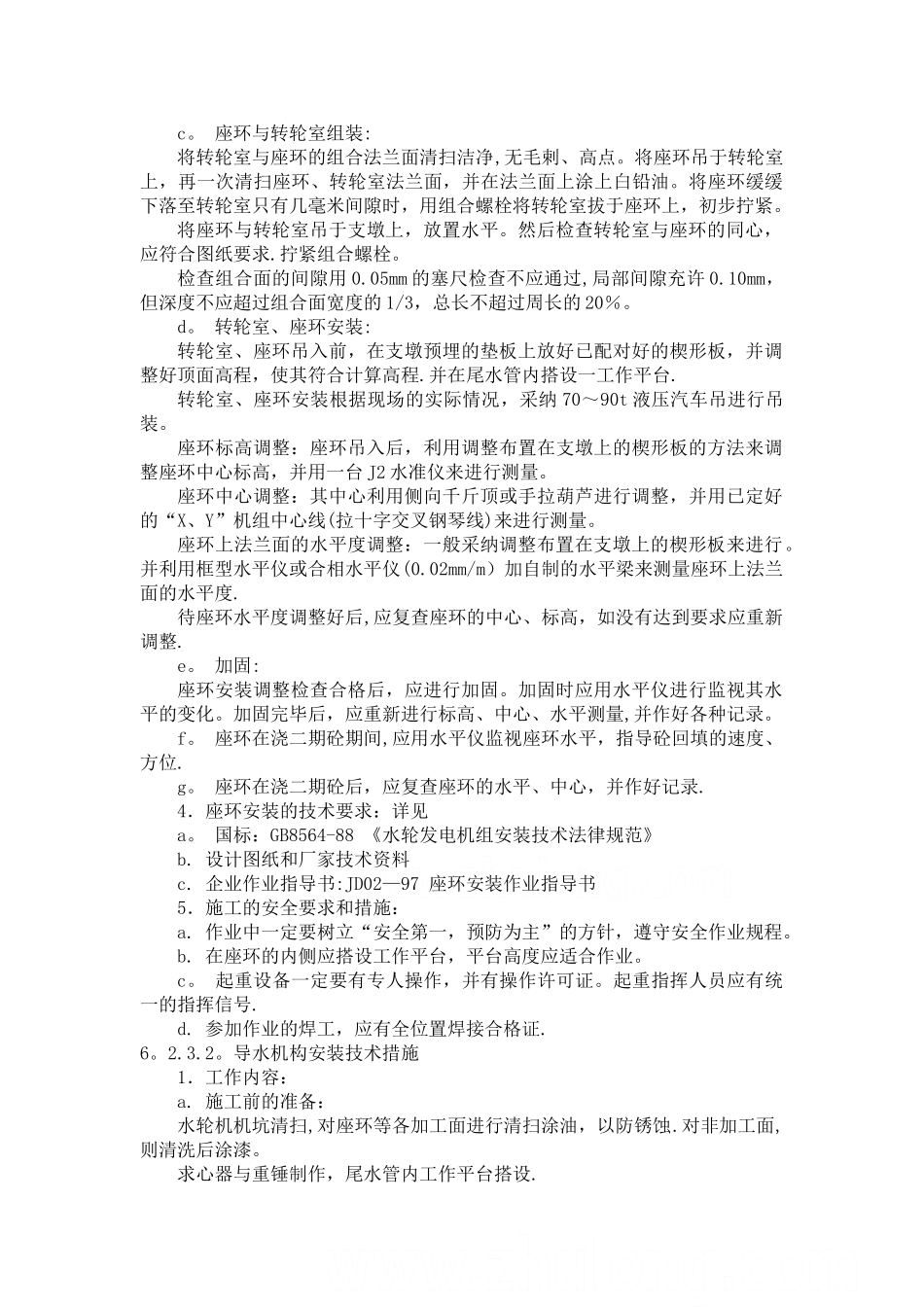

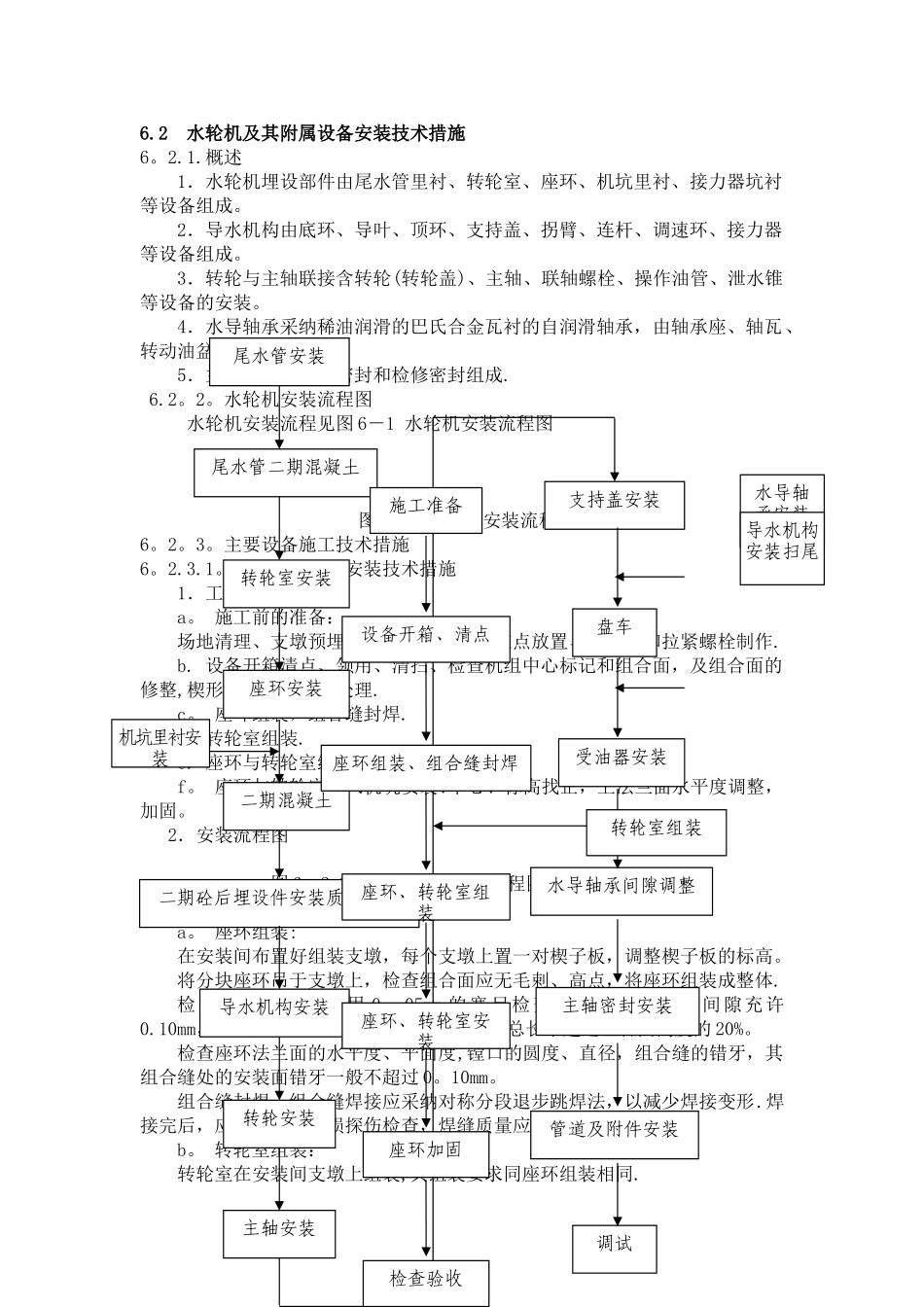

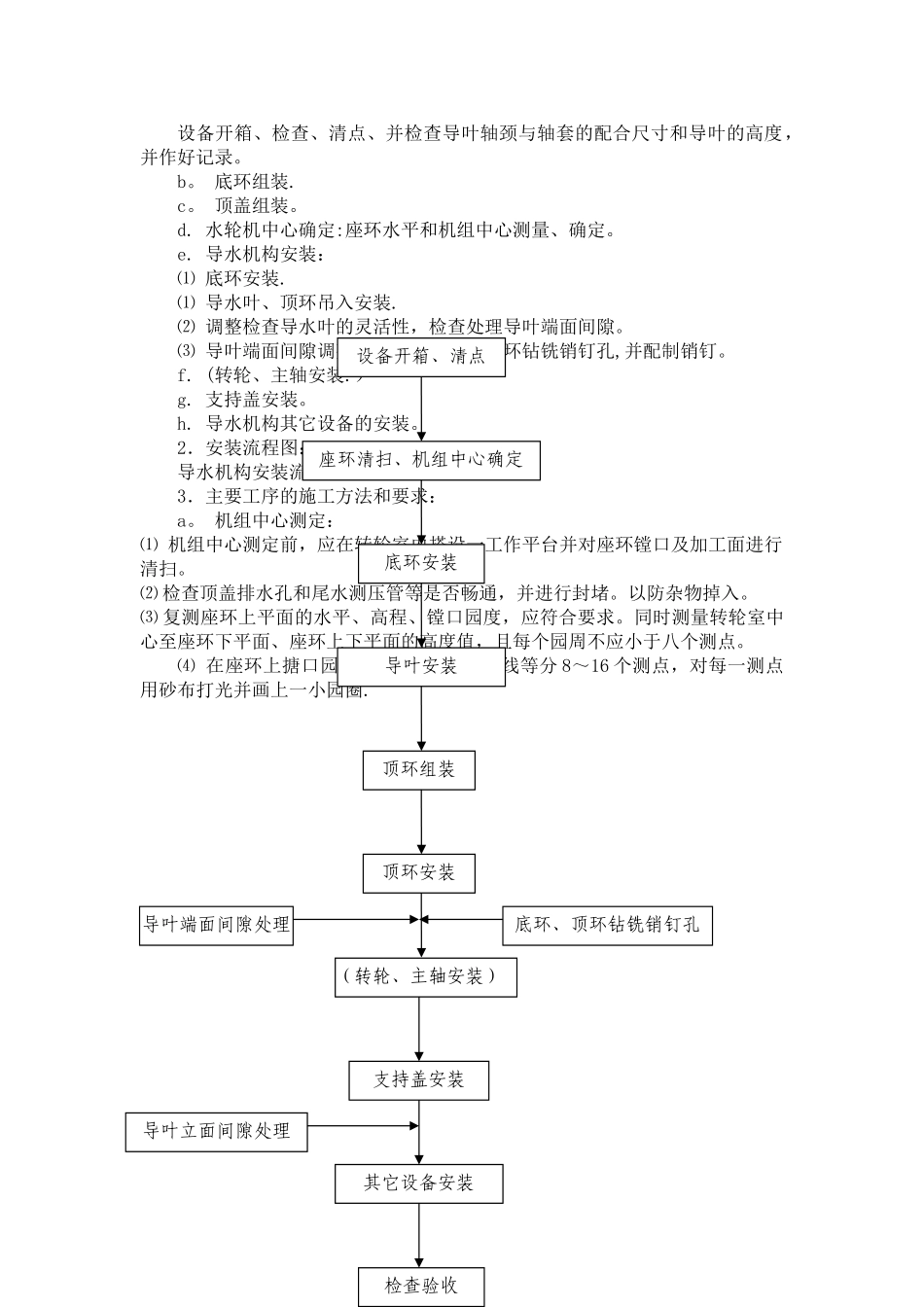

6.2 水轮机及其附属设备安装技术措施6。2.1.概述1．水轮机埋设部件由尾水管里衬、转轮室、座环、机坑里衬、接力器坑衬等设备组成。2．导水机构由底环、导叶、顶环、支持盖、拐臂、连杆、调速环、接力器等设备组成。3．转轮与主轴联接含转轮(转轮盖)、主轴、联轴螺栓、操作油管、泄水锥等设备的安装。4．水导轴承采纳稀油润滑的巴氏合金瓦衬的自润滑轴承，由轴承座、轴瓦、转动油盆等设备组成.5．主轴密封由工作密封和检修密封组成.6.2。2。水轮机安装流程图水轮机安装流程见图 6－1 水轮机安装流程图图 6－1 水轮机安装流程图6。2。3。主要设备施工技术措施6。2.3.1。转轮室、座环安装技术措施1．工作内容:a。 施工前的准备： 场地清理、支墩预埋垫板高程测量、基准点放置、水平梁和拉紧螺栓制作.b. 设备开箱清点、领用、清扫、检查机组中心标记和组合面，及组合面的修整,楔形板配对检查和处理.c。 座环组装，组合缝封焊.d. 转轮室组装.e. 座环与转轮室组装.f。 座环与转轮室吊入机坑安装:中心、标高找正，上法兰面水平度调整，加固。2．安装流程图图 6－2 转轮室、座环安装流程图3 重要工序的施工方法和要求a。 座环组装:在安装间布置好组装支墩，每个支墩上置一对楔子板，调整楔子板的标高。将分块座环吊于支墩上，检查组合面应无毛剌、高点，将座环组装成整体.检查组合面的间隙用 0。05mm 的塞尺检查不应通过，局部间隙充许0.10mm，但深度不应超过组合面宽度的 1/3，总长不超过组合面高度的 20%。检查座环法兰面的水平度、平面度,镗口的圆度、直径，组合缝的错牙，其组合缝处的安装面错牙一般不超过 0。10mm。组合缝封焊。组合缝焊接应采纳对称分段退步跳焊法，以减少焊接变形.焊接完后，应进行焊缝无损探伤检查，焊缝质量应符合要求.b。 转轮室组装：转轮室在安装间支墩上组装,其组装要求同座环组装相同.水导轴承安装导水机构安装扫尾尾水管安装尾水管二期混凝土二期混凝土调试管道及附件安装座环安装转轮安装导水机构安装二期砼后埋设件安装质量检查支持盖安装盘车受油器安装水导轴承间隙调整主轴密封安装转轮室安装主轴安装机坑里衬安装施工准备座环组装、组合缝封焊设备开箱、清点转轮室组装座环、转轮室组装座环、转轮室安装座环加固检查验收c。 座环与转轮室组装:将转轮室与座环的组合法兰面清扫洁净,无毛剌、高点。将座环吊于转轮室上，再一次清扫座环、转轮室法兰面，并在法兰面上涂上白铅油。将座环缓缓下落至...
