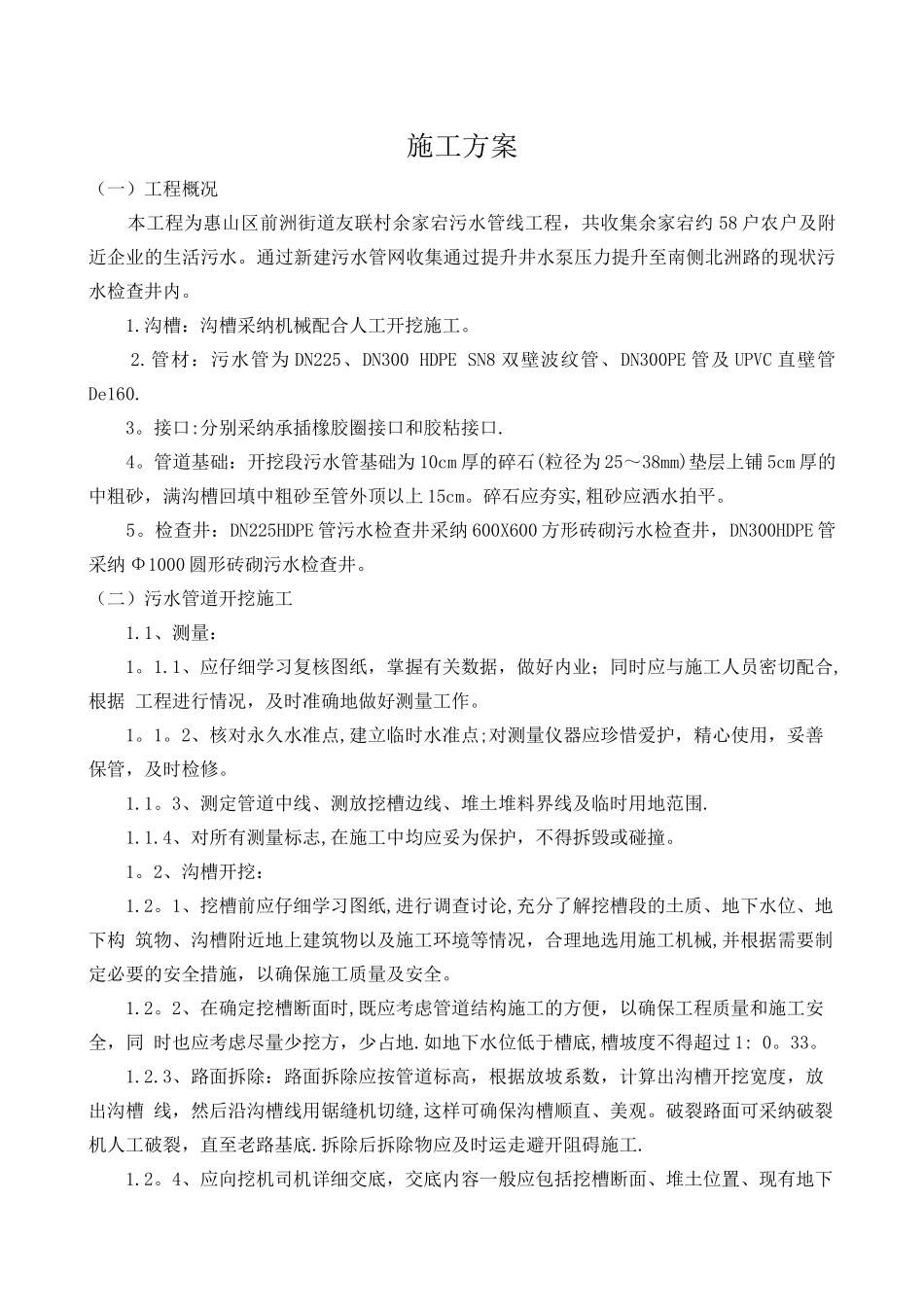

施工方案(一)工程概况 本工程为惠山区前洲街道友联村余家宕污水管线工程,共收集余家宕约 58 户农户及附近企业的生活污水。通过新建污水管网收集通过提升井水泵压力提升至南侧北洲路的现状污水检查井内。 1.沟槽:沟槽采纳机械配合人工开挖施工。 2.管材:污水管为 DN225、DN300 HDPE SN8 双壁波纹管、DN300PE 管及 UPVC 直壁管De160. 3。接口:分别采纳承插橡胶圈接口和胶粘接口. 4。管道基础:开挖段污水管基础为 10cm 厚的碎石(粒径为 25~38mm)垫层上铺 5cm 厚的中粗砂,满沟槽回填中粗砂至管外顶以上 15cm。碎石应夯实,粗砂应洒水拍平。 5。检查井:DN225HDPE 管污水检查井采纳 600X600 方形砖砌污水检查井,DN300HDPE 管采纳 Φ1000 圆形砖砌污水检查井。(二)污水管道开挖施工 1.1、测量:1。1.1、应仔细学习复核图纸,掌握有关数据,做好内业;同时应与施工人员密切配合,根据 工程进行情况,及时准确地做好测量工作。1。1。2、核对永久水准点,建立临时水准点;对测量仪器应珍惜爱护,精心使用,妥善保管,及时检修。1.1。3、测定管道中线、测放挖槽边线、堆土堆料界线及临时用地范围.1.1.4、对所有测量标志,在施工中均应妥为保护,不得拆毁或碰撞。1。2、沟槽开挖:1.2。1、挖槽前应仔细学习图纸,进行调查讨论,充分了解挖槽段的土质、地下水位、地下构 筑物、沟槽附近地上建筑物以及施工环境等情况,合理地选用施工机械,并根据需要制定必要的安全措施,以确保施工质量及安全。1.2。2、在确定挖槽断面时,既应考虑管道结构施工的方便,以确保工程质量和施工安全,同 时也应考虑尽量少挖方,少占地.如地下水位低于槽底,槽坡度不得超过 1: 0。33。1.2.3、路面拆除:路面拆除应按管道标高,根据放坡系数,计算出沟槽开挖宽度,放出沟槽 线,然后沿沟槽线用锯缝机切缝,这样可确保沟槽顺直、美观。破裂路面可采纳破裂机人工破裂,直至老路基底.拆除后拆除物应及时运走避开阻碍施工.1.2。4、应向挖机司机详细交底,交底内容一般应包括挖槽断面、堆土位置、现有地下情况及 施工要求等;并应指定专人与司机配合,其配合人员应熟悉机械挖土有关安全操作规程,并及时丈量槽底高程和宽度,防止超挖。1。2。5、机械挖槽,应确保槽底土壤结构不被扰动或破坏,同时由于机械不可能准确地将槽底 按规定高程整平,设计槽底高程以上宜留 10 厘米左右一层不挖,待人工清挖。1.2.6、人工清挖槽底时,应仔细控制槽底高程和...
