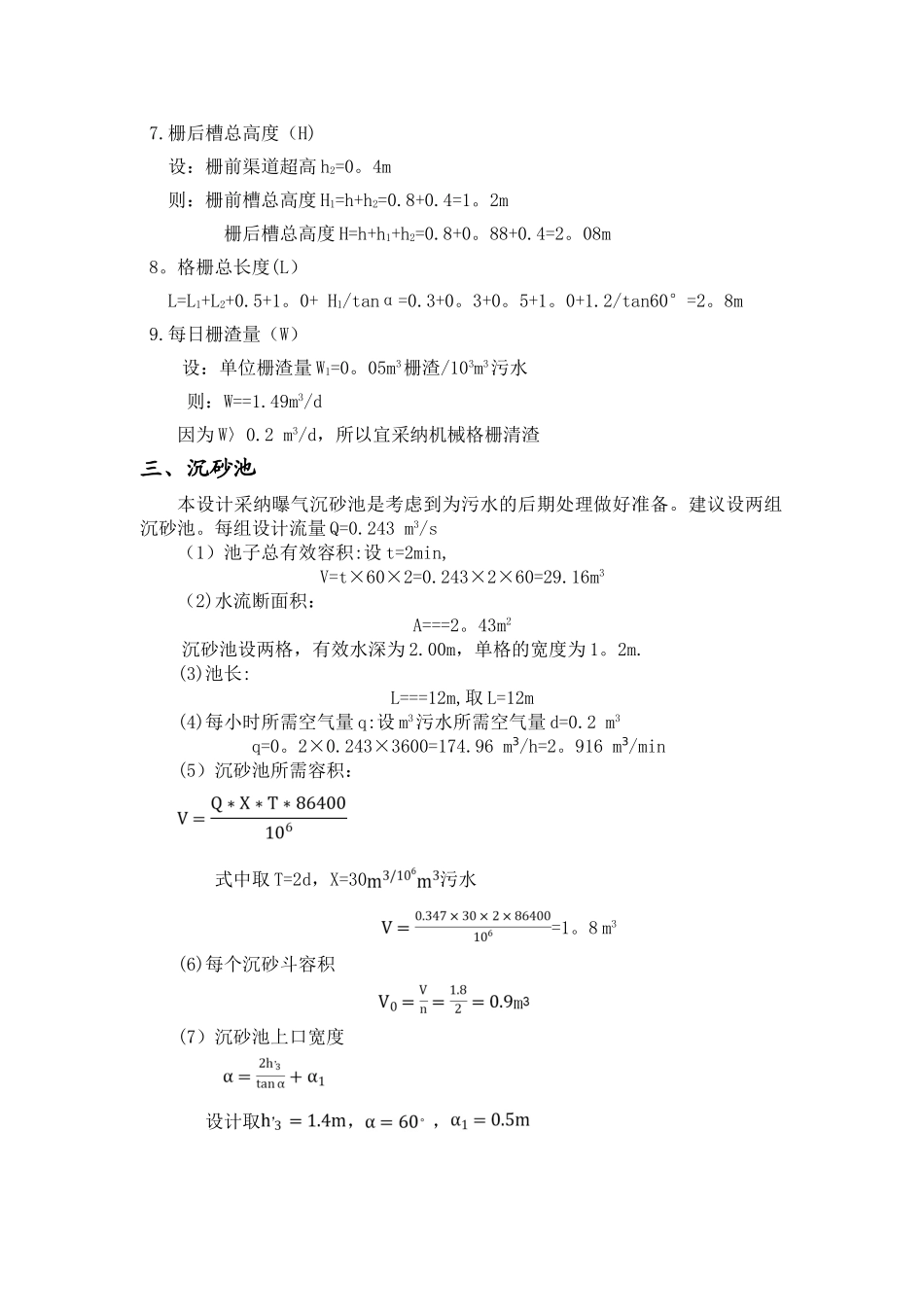

污水厂设计计算书一、粗格栅1.设计流量a.日平均流量 Qd=30000m3/d≈1250m3/h=0.347m3/s=347L/sKz取 1。40b. 最大日流量Qmax=Kz·Qd=1.40×30000m3/d=42000 m3/d =1750m3/h=0。486m3/s 2。栅条的间隙数（n）设：栅前水深 h=0。8m,过栅流速 v=0.9m/s,格栅条间隙宽度 b=0.02m，格栅倾角 α=60°则：栅条间隙数（取 n=32）3。栅槽宽度（B）设：栅条宽度 s=0.015m则：B=s(n-1）+en=0。015×（32-1）+0。02×32=1。11m 4.进水渠道渐宽部分长度 设:进水渠宽 B1=0。9m，渐宽部分展开角 α1=20°5。栅槽与出水渠道连接处的渐窄部分长度(L2）6.过格栅的水头损失(h1）设：栅条断面为矩形断面，所以 k 取 3则：其中 ε=β（s/b)4/3k—格栅受污物堵塞时水头损失增大倍数，一般为 3 h0-—计算水头损失，m ε—-阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2。4 将 β 值代入 β 与 ε 关系式即可得到阻力系数 ε 的值 7。栅后槽总高度(H)设:栅前渠道超高 h2=0.4m则：栅前槽总高度 H1=h+h2=0。8+0。4=1.2m 栅后槽总高度 H=h+h1+h2=0.8+0。18+0。4=1。38m8.格栅总长度(L）L=L1+L2+0.5+1.0+ H1/tanα=0.3+0。3+0.5+1.0+1。2/tan60°=2。80m 9. 每日栅渣量(W)设：单位栅渣量 W1=0。05m3栅渣/103m3污水则：W1==1。49/d因为 W〉0.2 m3/d,所以宜采纳机械格栅清渣及皮带输送机或无轴输送机输送栅渣二、细格栅1.设计流量 Q=30000m3/d，选取流量系数 Kz=1。40 则:最大流量 Qmax＝1。40×30000m3/d=0.486m3/s 2。栅条的间隙数（n）设:栅前水深 h=0。8m,过栅流速 v=0.9m/s,格栅条间隙宽度 e=0。006m,格栅倾角 α=60°则：栅条间隙数（n=105) 设计两组格栅，每组格栅间隙数 n=533。栅槽宽度(B)设：栅条宽度 s=0。015m则：B2=s（n-1)+en=0.015×（53-1）+0.006×53=1.1m所以总槽宽为 1。1×2+0.2＝2.4m（考虑中间隔墙厚 0。2m）4.进水渠道渐宽部分长度 设：进水渠宽 B1=0。9m，其渐宽部分展开角 α1=20°(进水渠道前的流速为0。6m/s）则： 5。栅槽与出水渠道连接处的渐窄部分长度（L2） 6.过格栅的水头损失（h1）设:栅条断面为矩形断面，所以 k 取 3则：其中 ε=β（s/b）4/3k-格栅受污物堵塞时水头损失增大倍数，一般为 3 h0—-计算水头损失，m ε—-阻力系数(与栅条断面形状有关，当为矩形断面时形状系数 β=2. 42）,将 β 值代入 β 与 ε 关系式即可得到阻力系数 ε 的值。 ...
