污水处理设计常用计算公式VIP专享

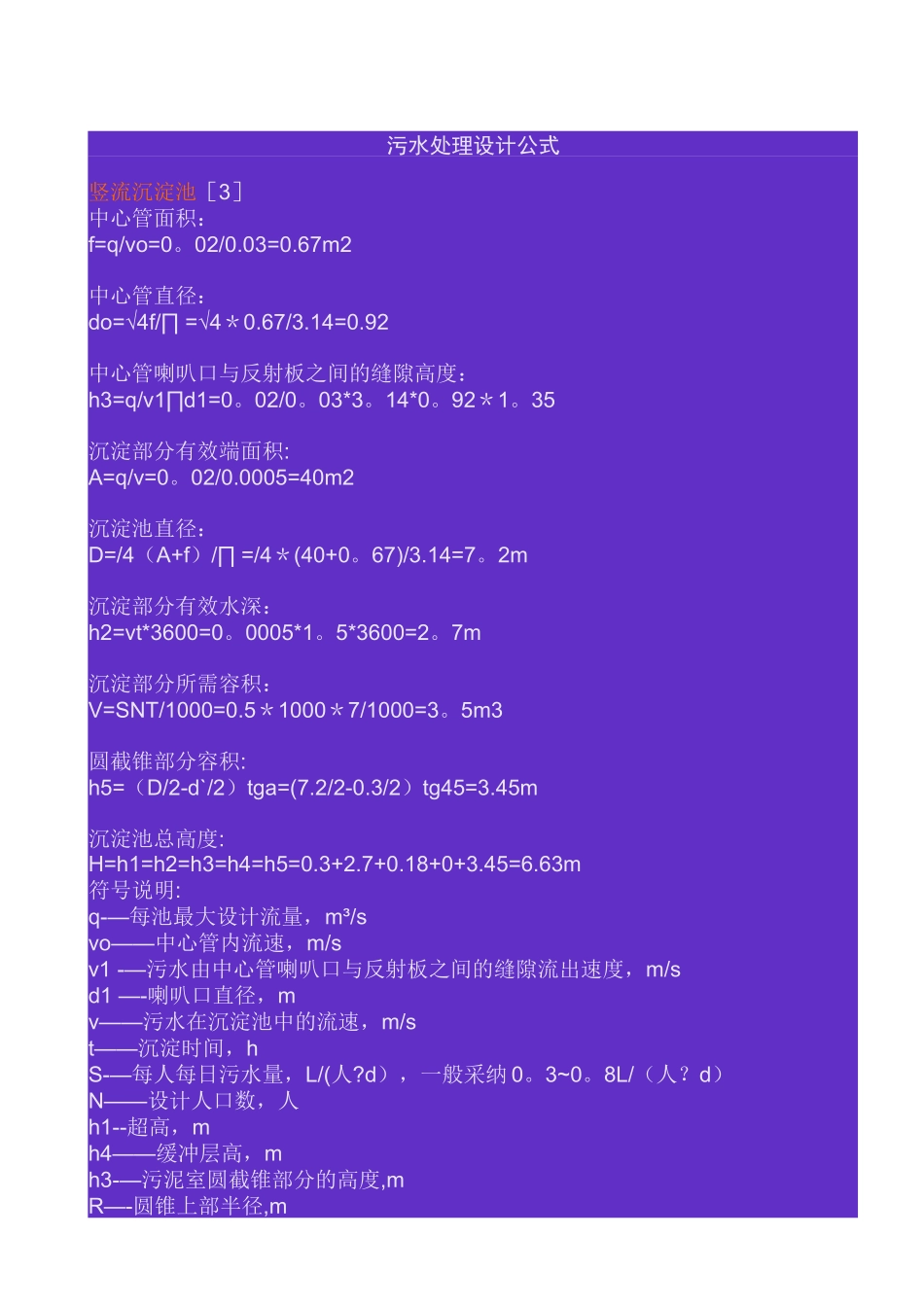

污水处理设计公式竖流沉淀池［3］ 中心管面积： f=q/vo=0。02/0.03=0.67m2 中心管直径： do=√4f/∏ =√4＊0.67/3.14=0.92 中心管喇叭口与反射板之间的缝隙高度： h3=q/v1∏d1=0。02/0。03*3。14*0。92＊1。35 沉淀部分有效端面积: A=q/v=0。02/0.0005=40m2 沉淀池直径： D=/4（A+f）/∏ =/4＊(40+0。67)/3.14=7。2m 沉淀部分有效水深： h2=vt*3600=0。0005*1。5*3600=2。7m 沉淀部分所需容积： V=SNT/1000=0.5＊1000＊7/1000=3。5m3 圆截锥部分容积: h5=（D/2-d`/2）tga=(7.2/2-0.3/2）tg45=3.45m 沉淀池总高度: H=h1=h2=h3=h4=h5=0.3+2.7+0.18+0+3.45=6.63m 符号说明: q-—每池最大设计流量，m³/s vo——中心管内流速，m/s v1 -—污水由中心管喇叭口与反射板之间的缝隙流出速度，m/s d1 —-喇叭口直径，m v——污水在沉淀池中的流速，m/s t——沉淀时间，h S-—每人每日污水量，L/(人?d），一般采纳 0。3~0。8L/（人？d） N——设计人口数，人 h1--超高，m h4——缓冲层高，m h3-—污泥室圆截锥部分的高度,m R—-圆锥上部半径,m r-—圆锥下部半径，m 污水处理中 ABR 厌氧和 SBR 的设计参数1）进水时间 TF 根据每一系列的反应池数、总进水量、最大变化系数和反应池的有效容积等因素确定。 2）曝气时间 TA 根据 MLSS 浓度、BOD－SS 负荷、排出比、进水 BOD 浓度来确定.由于: 式中：Qs－污水进水量(m3／d） Ce－进水平均 BOD（mg／l） V－反应池容积（m3） e－曝气时间比:e＝n×TA／24 n－周期数 TA－1 个周期的曝气时间 又由于： 1／m－排出比 则： 将 e＝n×TA／24 代人，则： 3)沉淀时间 Ts 根据活性污泥界面的沉降速度、排出比确定。 活性污泥界面的沉降速度和 MLSS 浓度有关。由经验公式得出： 当 MLSS≤3000mg／l 时 Vmax＝7.4×104×t×MLSS-1.7 当 MLSS＞3000mg／l 时 Vmax＝4.6×104×MLSS—1。26 式中 Vmax－活性污泥界面的沉降速度(m／h） t－水温℃ MLSS－开始沉降时的 MLSS 浓度（mg／l） 沉淀时间 Ts＝H×（1／m）＋ε／Vmax 式中:H－反应池水深（m) 1／m－排出比 ε－活性污泥界面上的最小水深(m） Vmax－活性污泥界面的初期沉降速度（m／h） TA 与污泥的沉降性能及反应池的表面积有关，由于 SBR 系统污泥沉降性能良好（根据运行经验 SVI 一般在 100mg／l 左右）,且为静止沉淀，沉淀时间一般为 1－2 小时. 4）排水时间 T...
