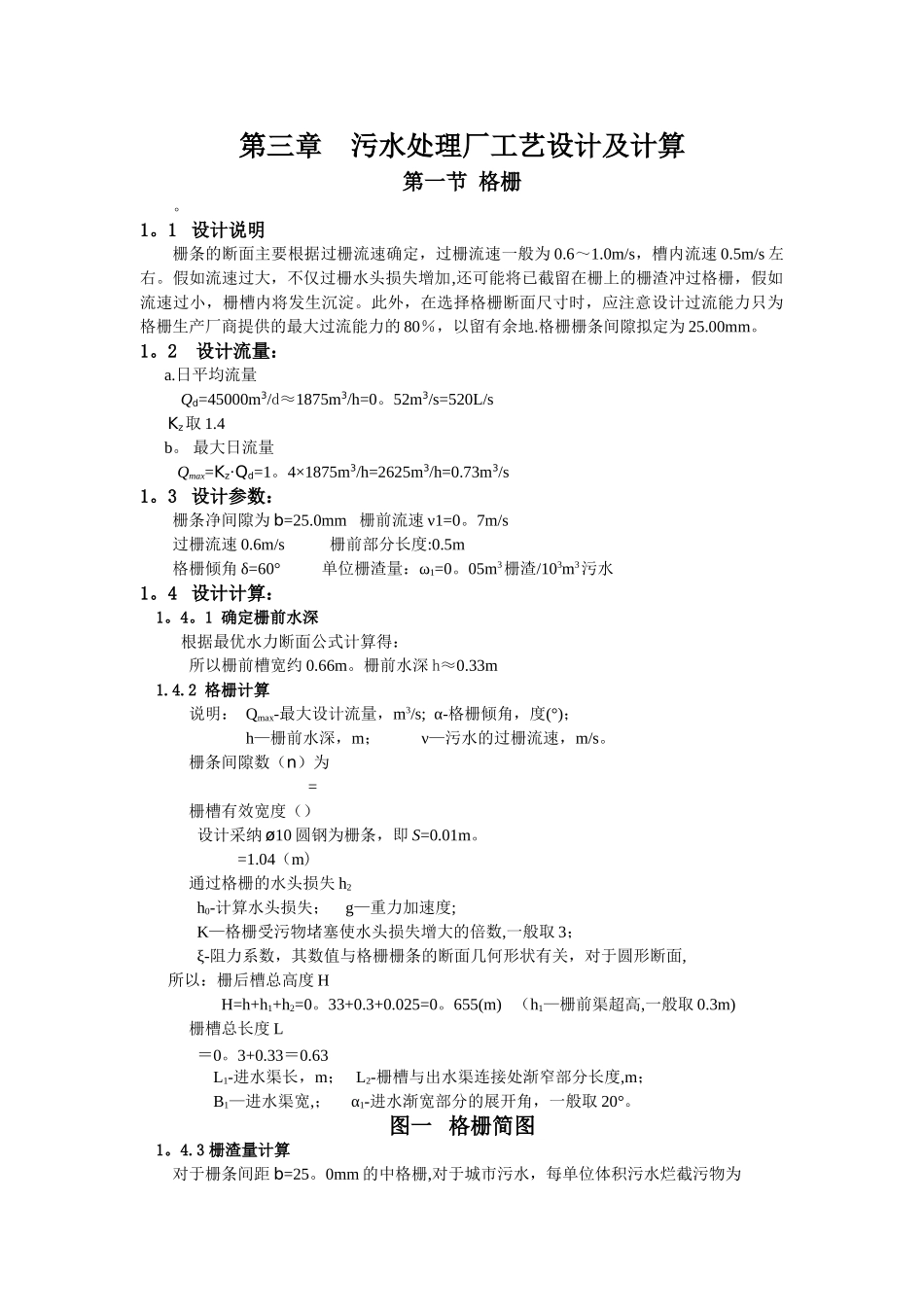

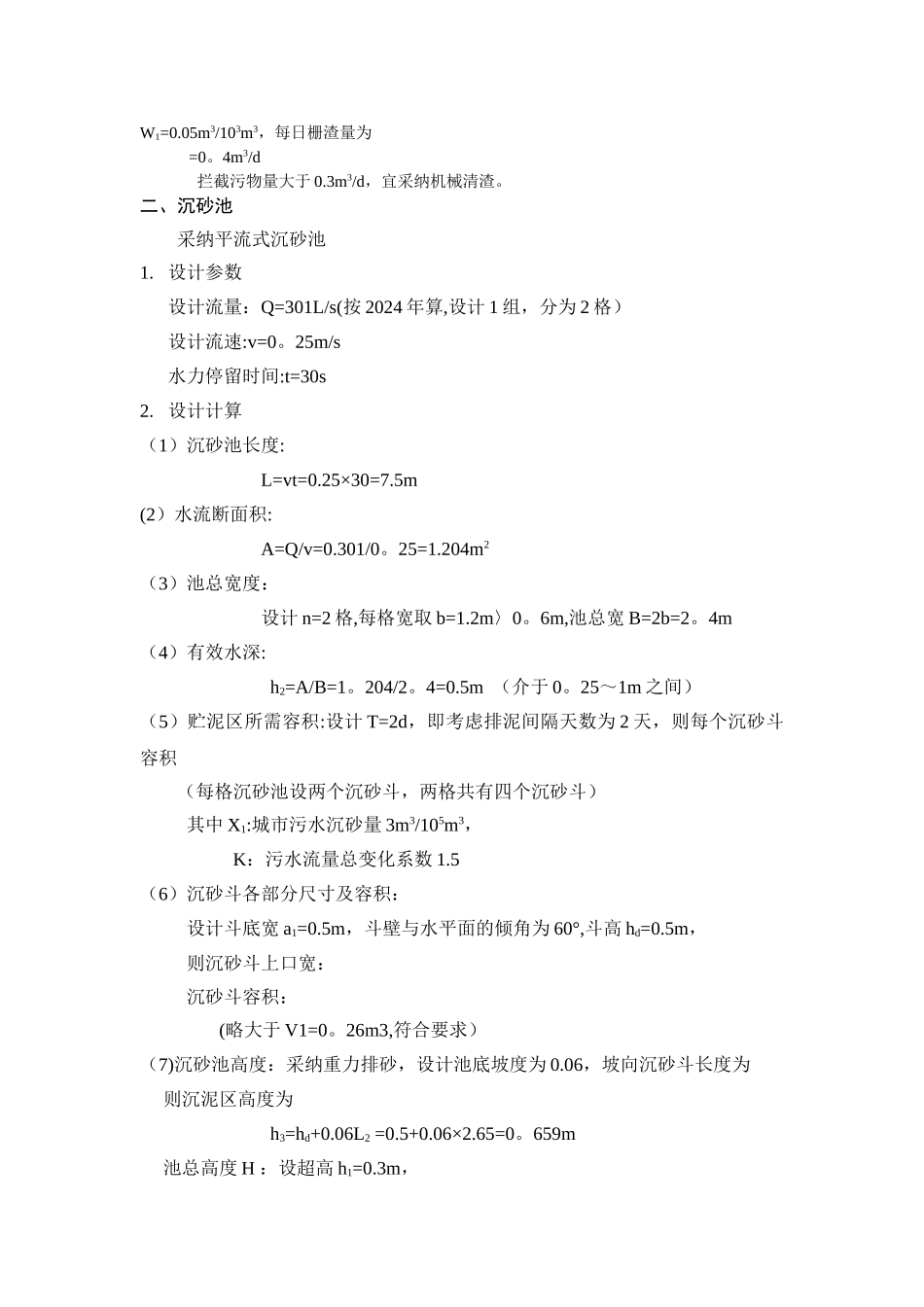

第三章 污水处理厂工艺设计及计算第一节 格栅。1。1 设计说明 栅条的断面主要根据过栅流速确定，过栅流速一般为 0.6～1.0m/s，槽内流速 0.5m/s 左右。假如流速过大，不仅过栅水头损失增加,还可能将已截留在栅上的栅渣冲过格栅，假如流速过小，栅槽内将发生沉淀。此外，在选择格栅断面尺寸时，应注意设计过流能力只为格栅生产厂商提供的最大过流能力的 80％，以留有余地.格栅栅条间隙拟定为 25.00mm。1。2 设计流量：a.日平均流量Qd=45000m3/d≈1875m3/h=0。52m3/s=520L/s Kz取 1.4b。 最大日流量Qmax=Kz·Qd=1。4×1875m3/h=2625m3/h=0.73m3/s1。3 设计参数：栅条净间隙为 b=25.0mm 栅前流速 ν1=0。7m/s过栅流速 0.6m/s 栅前部分长度:0.5m格栅倾角 δ=60° 单位栅渣量：ω1=0。05m3栅渣/103m3污水1。4 设计计算：1。4。1 确定栅前水深根据最优水力断面公式计算得：所以栅前槽宽约 0.66m。栅前水深 h≈0.33m1.4.2 格栅计算说明： Qmax-最大设计流量，m3/s; α-格栅倾角，度(°)；h—栅前水深，m； ν—污水的过栅流速，m/s。栅条间隙数（n）为 =栅槽有效宽度（）设计采纳 ø10 圆钢为栅条，即 S=0.01m。=1.04（m)通过格栅的水头损失 h2h0-计算水头损失； g—重力加速度;K—格栅受污物堵塞使水头损失增大的倍数,一般取 3；ξ-阻力系数，其数值与格栅栅条的断面几何形状有关，对于圆形断面, 所以：栅后槽总高度 HH=h+h1+h2=0。33+0.3+0.025=0。655(m) （h1—栅前渠超高,一般取 0.3m)栅槽总长度 L＝0。3+0.33＝0.63L1-进水渠长，m； L2-栅槽与出水渠连接处渐窄部分长度,m；B1—进水渠宽,； α1-进水渐宽部分的展开角，一般取 20°。图一 格栅简图1。4.3 栅渣量计算 对于栅条间距 b=25。0mm 的中格栅,对于城市污水，每单位体积污水烂截污物为W1=0.05m3/103m3，每日栅渣量为=0。4m3/d拦截污物量大于 0.3m3/d，宜采纳机械清渣。二、沉砂池采纳平流式沉砂池1. 设计参数设计流量：Q=301L/s(按 2024 年算,设计 1 组，分为 2 格）设计流速:v=0。25m/s水力停留时间:t=30s2. 设计计算（1）沉砂池长度:L=vt=0.25×30=7.5m(2）水流断面积:A=Q/v=0.301/0。25=1.204m2（3）池总宽度：设计 n=2 格,每格宽取 b=1.2m〉0。6m,池总宽 B=2b=2。4m（4）有效水深:h2=A/B=1。204/2。4=0.5m （介于 0。25～1m 之间）（5）贮泥区所需容积:设计 T=2d，即考虑排泥间隔天数为 2 天，则每个沉砂斗容积（每格...
