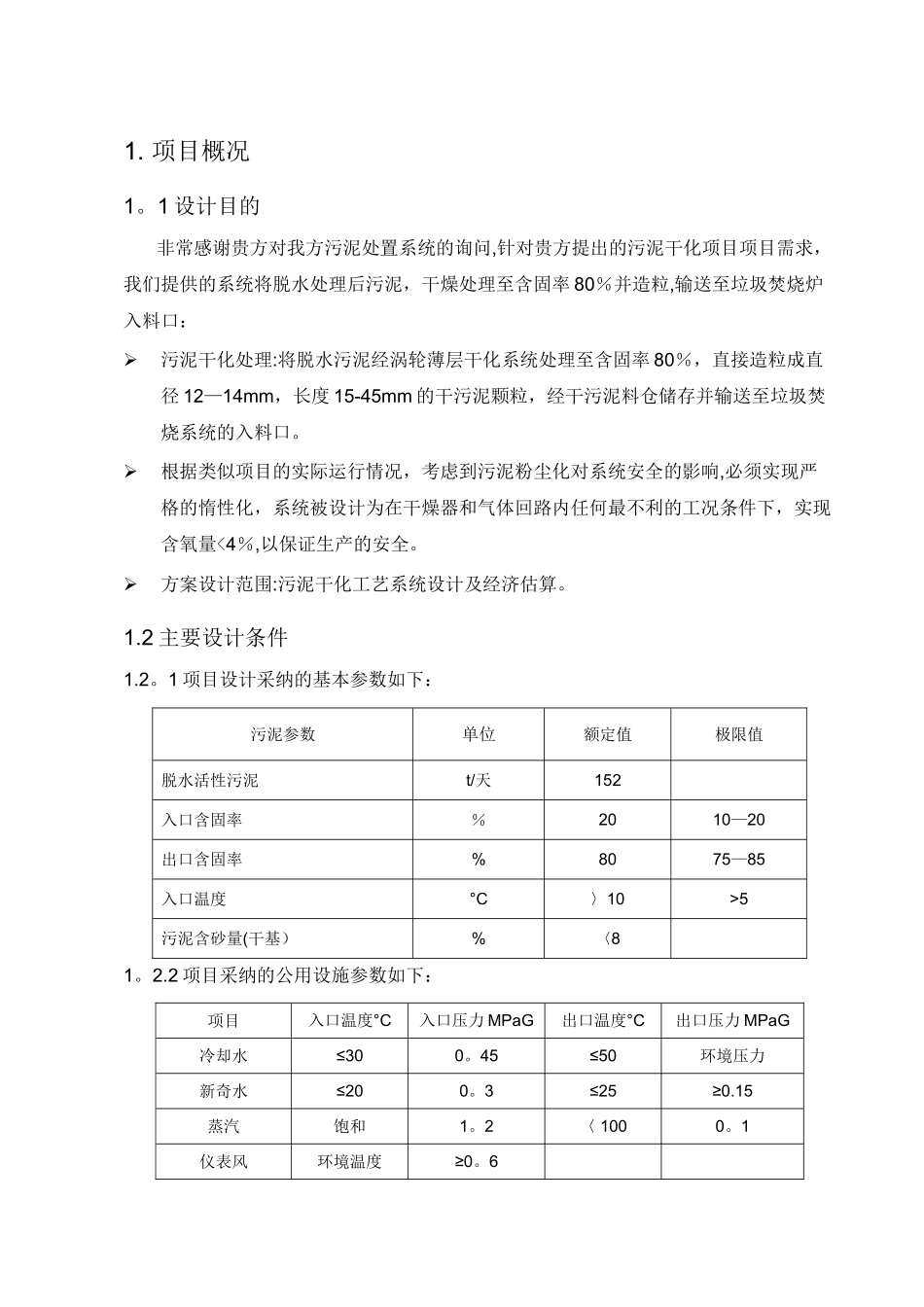

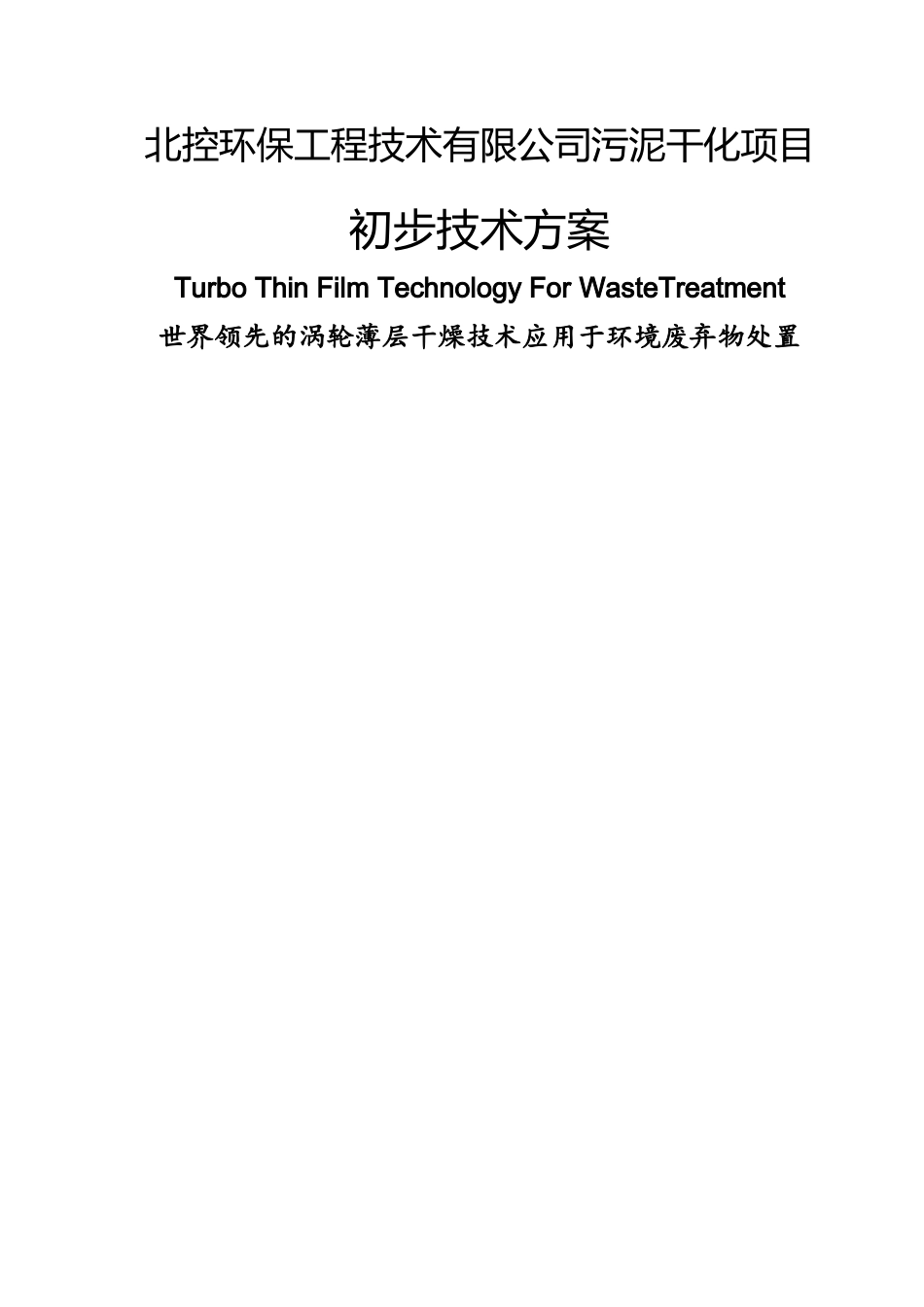

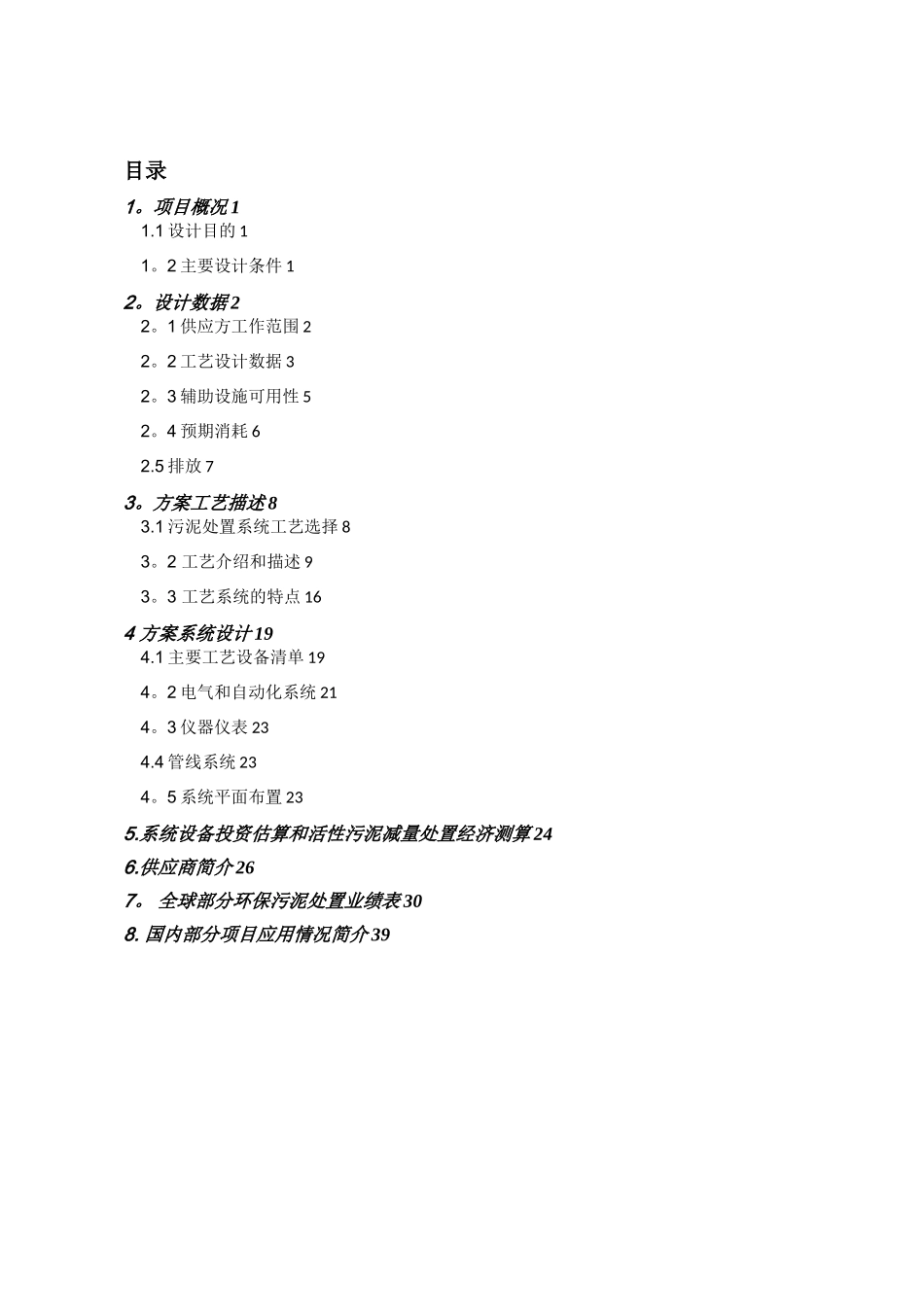

北控环保工程技术有限公司污泥干化项目初步技术方案Turbo Thin Film Technology For WasteTreatment世界领先的涡轮薄层干燥技术应用于环境废弃物处置目录1。项目概况 11.1 设计目的 11。2 主要设计条件 12。设计数据 22。1 供应方工作范围 22。2 工艺设计数据 32。3 辅助设施可用性 52。4 预期消耗 62.5 排放 73。方案工艺描述 83.1 污泥处置系统工艺选择 83。2 工艺介绍和描述 93。3 工艺系统的特点 164 方案系统设计 194.1 主要工艺设备清单 194。2 电气和自动化系统 214。3 仪器仪表 234.4 管线系统 234。5 系统平面布置 235.系统设备投资估算和活性污泥减量处置经济测算 246.供应商简介 267。 全球部分环保污泥处置业绩表 308. 国内部分项目应用情况简介 391. 项目概况1。1 设计目的非常感谢贵方对我方污泥处置系统的询问,针对贵方提出的污泥干化项目项目需求，我们提供的系统将脱水处理后污泥，干燥处理至含固率 80％并造粒,输送至垃圾焚烧炉入料口：污泥干化处理:将脱水污泥经涡轮薄层干化系统处理至含固率 80％，直接造粒成直径 12—14mm，长度 15-45mm 的干污泥颗粒，经干污泥料仓储存并输送至垃圾焚烧系统的入料口。根据类似项目的实际运行情况，考虑到污泥粉尘化对系统安全的影响,必须实现严格的惰性化，系统被设计为在干燥器和气体回路内任何最不利的工况条件下，实现含氧量<4％,以保证生产的安全。方案设计范围:污泥干化工艺系统设计及经济估算。1.2 主要设计条件1.2。1 项目设计采纳的基本参数如下：污泥参数单位额定值极限值脱水活性污泥t/天152入口含固率％2010—20出口含固率%8075—85入口温度°C〉10>5污泥含砂量(干基）%〈81。2.2 项目采纳的公用设施参数如下：项目入口温度°C入口压力 MPaG出口温度°C出口压力 MPaG冷却水≤300。45≤50环境压力新奇水≤200。3≤25≥0.15蒸汽饱和1。2〈 1000。1仪表风环境温度≥0。6冷却水水质参数单位数值备注CODcrmg/l≤ 60Oilmg/l≤2SSmg/l≤10TDSmg/l≤ 200Cl-mg/l≤ 500新奇水水质压力MPaG≥ 0.3温度°C20硬度（以 CaCO3计）mg/l≤ 2002。设计数据2。1 供应方工作范围供应方与污泥干化和造粒系统相关的工作范围可做如下界定：提供污泥干化系统的供货及工程设计、安装指导、培训、调试和服务并保证系统的工艺完整性，主要内容包括：工艺设计和基础设计；详细设计；设备供货（包括所供设备支撑和辅助钢结构)...
