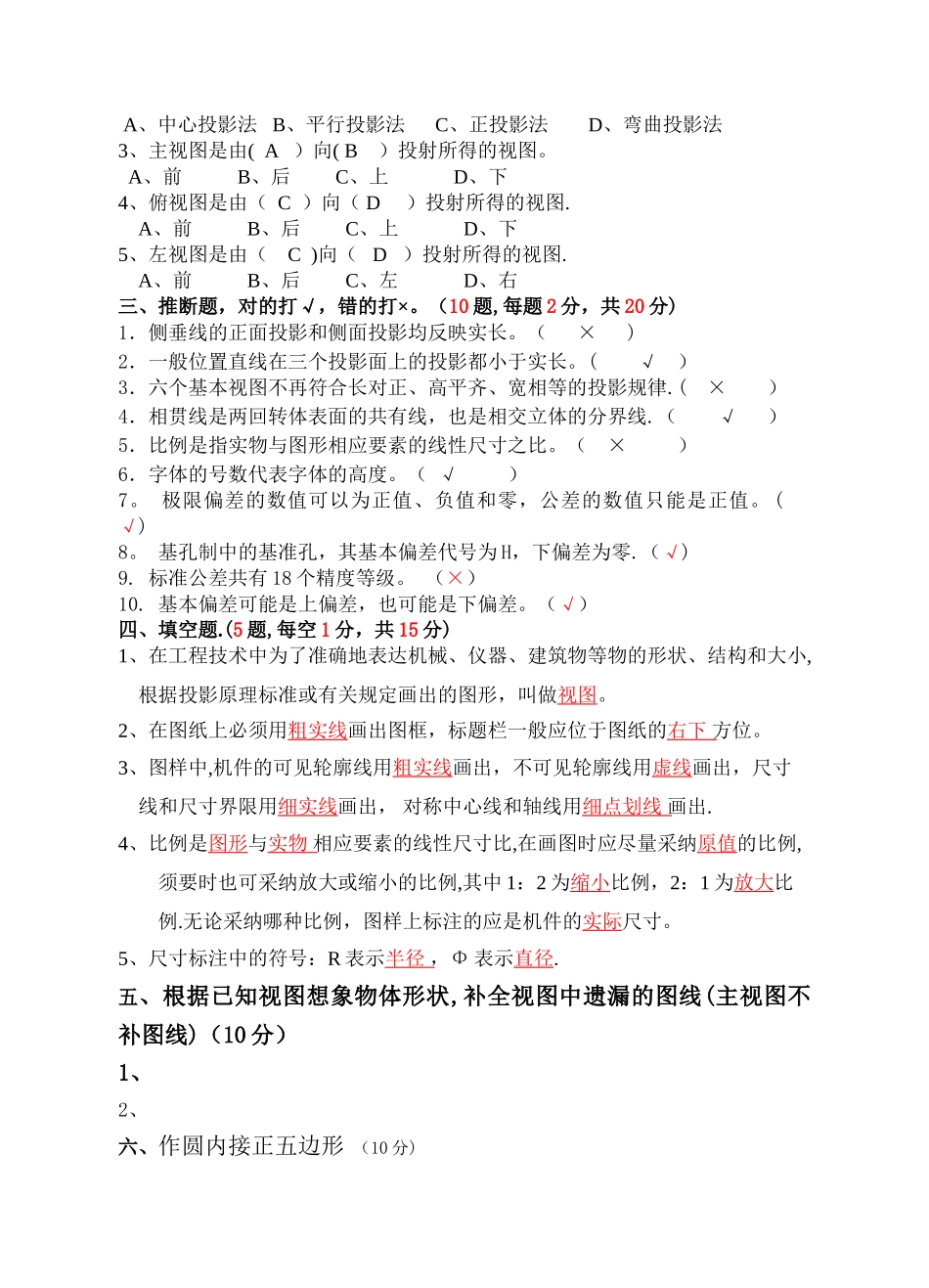

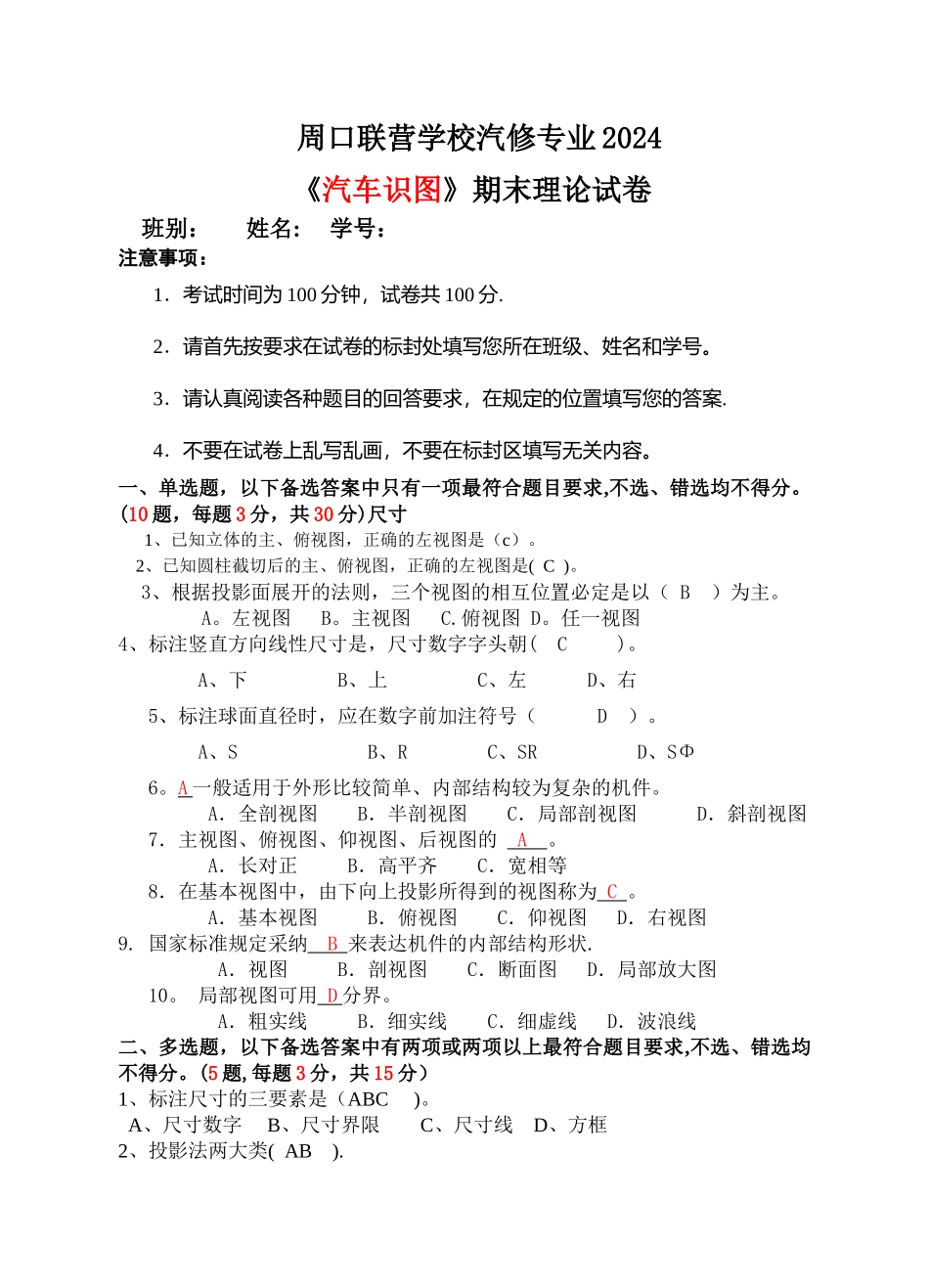

周口联营学校汽修专业 2024《汽车识图》期末理论试卷班别： 姓名: 学号：注意事项：1．考试时间为 100 分钟，试卷共 100 分.2．请首先按要求在试卷的标封处填写您所在班级、姓名和学号。3．请认真阅读各种题目的回答要求，在规定的位置填写您的答案.4．不要在试卷上乱写乱画，不要在标封区填写无关内容。 一、单选题，以下备选答案中只有一项最符合题目要求,不选、错选均不得分。(10 题，每题 3 分，共 30 分)尺寸1、已知立体的主、俯视图，正确的左视图是（c）。2、已知圆柱截切后的主、俯视图，正确的左视图是( C )。3、根据投影面展开的法则，三个视图的相互位置必定是以（ B ）为主。A。左视图 B。主视图 C.俯视图 D。任一视图4、标注竖直方向线性尺寸是，尺寸数字字头朝( C )。A、下 B、上 C、左 D、右5、标注球面直径时，应在数字前加注符号（ D ）。A、S B、R C、SR D、SΦ6。A 一般适用于外形比较简单、内部结构较为复杂的机件。 A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图7．主视图、俯视图、仰视图、后视图的 A 。A．长对正 B．高平齐 C．宽相等8．在基本视图中，由下向上投影所得到的视图称为 C 。A．基本视图 B．俯视图 C．仰视图 D．右视图9. 国家标准规定采纳 B 来表达机件的内部结构形状. A．视图 B．剖视图 C．断面图 D．局部放大图10。 局部视图可用 D 分界。 A．粗实线 B．细实线 C．细虚线 D．波浪线二、多选题，以下备选答案中有两项或两项以上最符合题目要求,不选、错选均不得分。(5 题,每题 3 分，共 15 分）1、标注尺寸的三要素是（ABC )。A、尺寸数字 B、尺寸界限 C、尺寸线 D、方框2、投影法两大类( AB ). A、中心投影法 B、平行投影法 C、正投影法 D、弯曲投影法3、主视图是由( A ）向( B ）投射所得的视图。 A、前 B、后 C、上 D、下4、俯视图是由（ C ）向（ D ）投射所得的视图.A、前 B、后 C、上 D、下5、左视图是由（ C )向（ D ）投射所得的视图.A、前 B、后 C、左 D、右三、推断题，对的打√，错的打×。（10 题,每题 2 分，共 20 分)1．侧垂线的正面投影和侧面投影均反映实长。（ × )2．一般位置直线在三个投影面上的投影都小于实长。( √ ）3．六个基本视图不再符合长对正、高平齐、宽相等的投影规律.( × ）4．相贯线是两回转体表面的共有线，也是相交立体的分界线.（ √ ）5．比例...
