油品鹤管装卸系统流程图

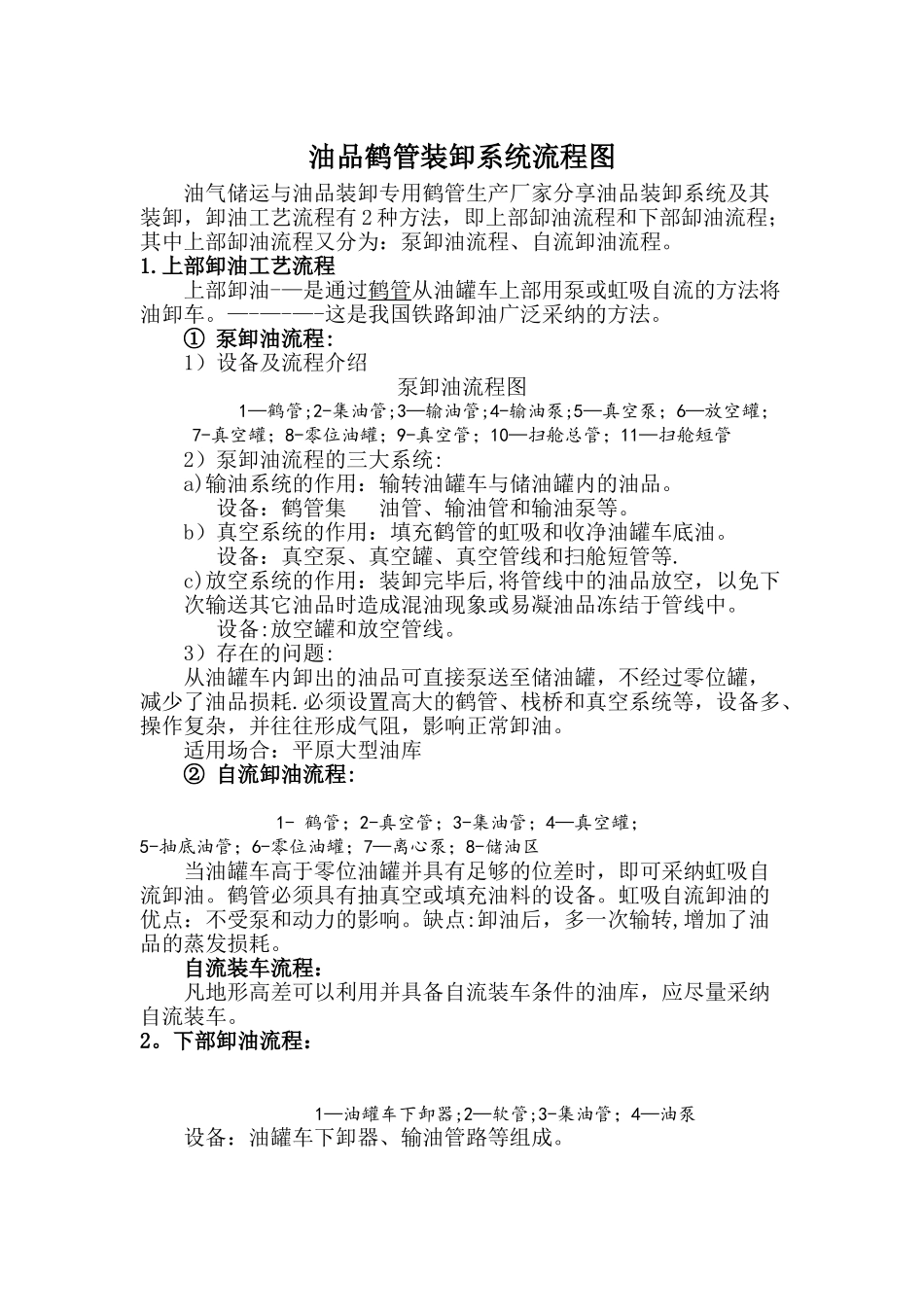

油品鹤管装卸系统流程图_第1页
1/2
油品鹤管装卸系统流程图_第2页
2/2
油品鹤管装卸系统流程图油气储运与油品装卸专用鹤管生产厂家分享油品装卸系统及其装卸,卸油工艺流程有 2 种方法,即上部缷油流程和下部缷油流程;其中上部缷油流程又分为:泵卸油流程、自流卸油流程。1.上部卸油工艺流程 上部卸油-—是通过鹤管从油罐车上部用泵或虹吸自流的方法将油卸车。—-—-—-这是我国铁路卸油广泛采纳的方法。① 泵卸油流程: 1)设备及流程介绍泵卸油流程图1—鹤管;2-集油管;3—输油管;4-输油泵;5—真空泵;6—放空罐;7-真空罐;8-零位油罐;9-真空管;10—扫舱总管;11—扫舱短管2)泵卸油流程的三大系统:a)输油系统的作用:输转油罐车与储油罐内的油品。设备:鹤管集 油管、输油管和输油泵等。b)真空系统的作用:填充鹤管的虹吸和收净油罐车底油。设备:真空泵、真空罐、真空管线和扫舱短管等.c)放空系统的作用:装卸完毕后,将管线中的油品放空,以免下次输送其它油品时造成混油现象或易凝油品冻结于管线中。设备:放空罐和放空管线。3)存在的问题:从油罐车内卸出的油品可直接泵送至储油罐,不经过零位罐,减少了油品损耗.必须设置高大的鹤管、栈桥和真空系统等,设备多、操作复杂,并往往形成气阻,影响正常卸油。 适用场合:平原大型油库 ② 自流卸油流程: 1- 鹤管;2-真空管;3-集油管;4—真空罐;5-抽底油管;6-零位油罐;7—离心泵;8-储油区 当油罐车高于零位油罐并具有足够的位差时,即可采纳虹吸自流卸油。鹤管必须具有抽真空或填充油料的设备。虹吸自流卸油的优点:不受泵和动力的影响。缺点:卸油后,多一次输转,增加了油品的蒸发损耗。 自流装车流程: 凡地形高差可以利用并具备自流装车条件的油库,应尽量采纳自流装车。2。下部卸油流程: 1—油罐车下卸器;2—软管;3-集油管;4—油泵设备:油罐车下卸器、输油管路等组成。罐车下卸器与集油管的连接方式:是橡胶管或铝制卸油臂完成的。优点:采纳下部卸油,克服了上部卸油的全部缺点,地面建筑少,有利于对空隐蔽和操作。
