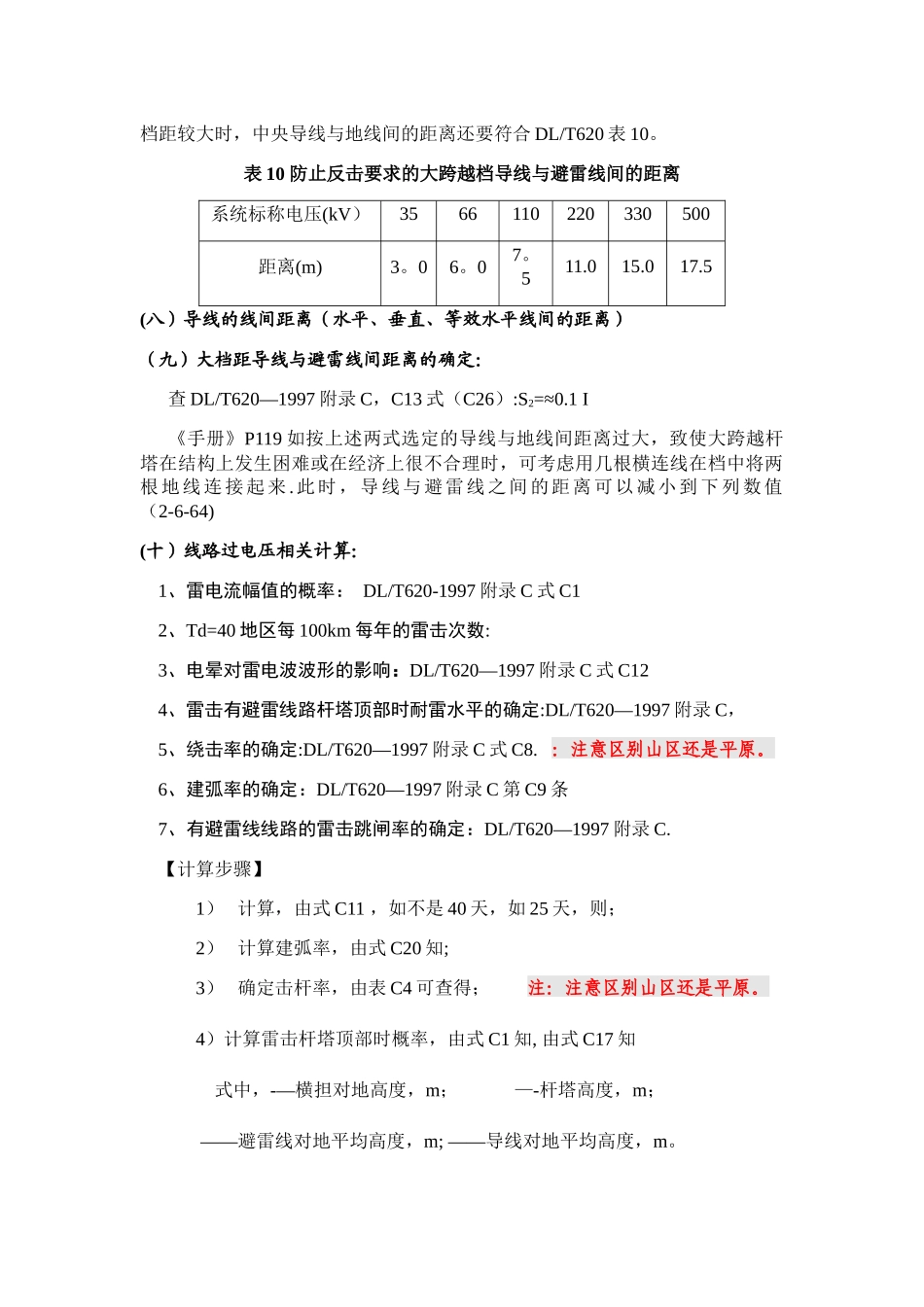

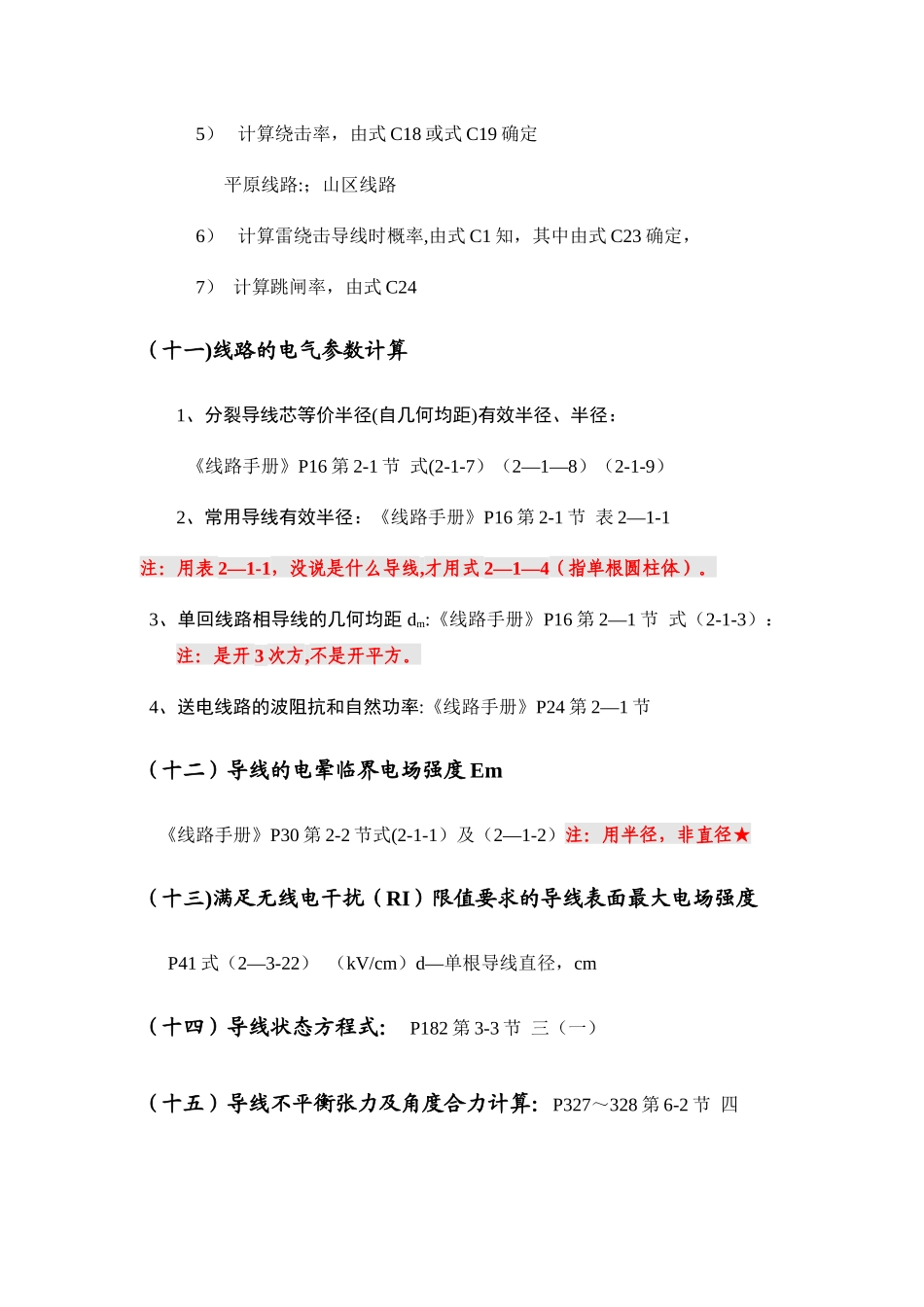

第一章 输电线路易 错 考 点考虑否1、地线支架机械强度设计，冰厚是否较导线增加 5mm?□2、计算导线张力时，四舍五入不良错误。 ★□3、导线耐雷水平手册和法律规范计算结果不同 ★□4、导线直径是否用为半径 ★□5、关键词大跨越是否考虑表 10 的规定□6、耐雷水平计算是否考虑山区与平原的区别□（一）导线单位载荷及比载《线路手册》P179 表 3-2-3,电线风压不均匀系数和电线体型系数见 P174 表3-1-14 和 P175 表 3-1—15。（二)导线应力弧垂计算注：用综合比载。最大弧垂不等于最低点弧垂。（三）代表档距计算、临界档距计算1、代表档距：《线路手册》P182 式 3-3-4,考虑悬挂点高差见式 3—3—5。2、临界档距：《线路手册》P186～187 式 3—3-19 及 3—3-20。(四)水平、垂直档距计算《线路手册》P183～184 式 3-3-9 等。 注：悬挂点高差正负规定(五)架线观测档弧垂计算《线路手册》P210（六)塔头间隙尺寸1、悬垂子串摇摆角（或称悬垂子串风偏角)计算：《线路手册》P103注：分裂导线要乘分裂数,因为绝缘子自重无法忽略。2、导线风偏角的计算注:个人认为，用以上 2 个比载算出来的只是最大风偏角，如题目问实际情况下的风偏角,要用给定风速下的比载。(七）一般档距的档距中央，导线与地线间的距离查 GB50545—2024 式 7。0。15 ，式中 L-—档距（m）档距较大时，中央导线与地线间的距离还要符合 DL/T620 表 10。表 10 防止反击要求的大跨越档导线与避雷线间的距离系统标称电压(kV）3566110220330500距离(m)3。06。07。511.015.017.5(八）导线的线间距离（水平、垂直、等效水平线间的距离）（九）大档距导线与避雷线间距离的确定：查 DL/T620—1997 附录 C，C13 式（C26）:S2=≈0.1 I 《手册》P119 如按上述两式选定的导线与地线间距离过大，致使大跨越杆塔在结构上发生困难或在经济上很不合理时，可考虑用几根横连线在档中将两根地线连接起来 .此时，导线与避雷线之间的距离可以减小到下列数值 （2-6-64)(十）线路过电压相关计算：1、雷电流幅值的概率： DL/T620-1997 附录 C 式 C1 2、Td=40 地区每 100km 每年的雷击次数:3、电晕对雷电波波形的影响：DL/T620—1997 附录 C 式 C124、雷击有避雷线路杆塔顶部时耐雷水平的确定:DL/T620—1997 附录 C， 5、绕击率的确定:DL/T620—1997 附录 C 式 C8. ：注意区别山区还是平原。6、建弧率的确定：DL/T620—1997 附录 C 第...
