串联电路与并联电路的电流练习题

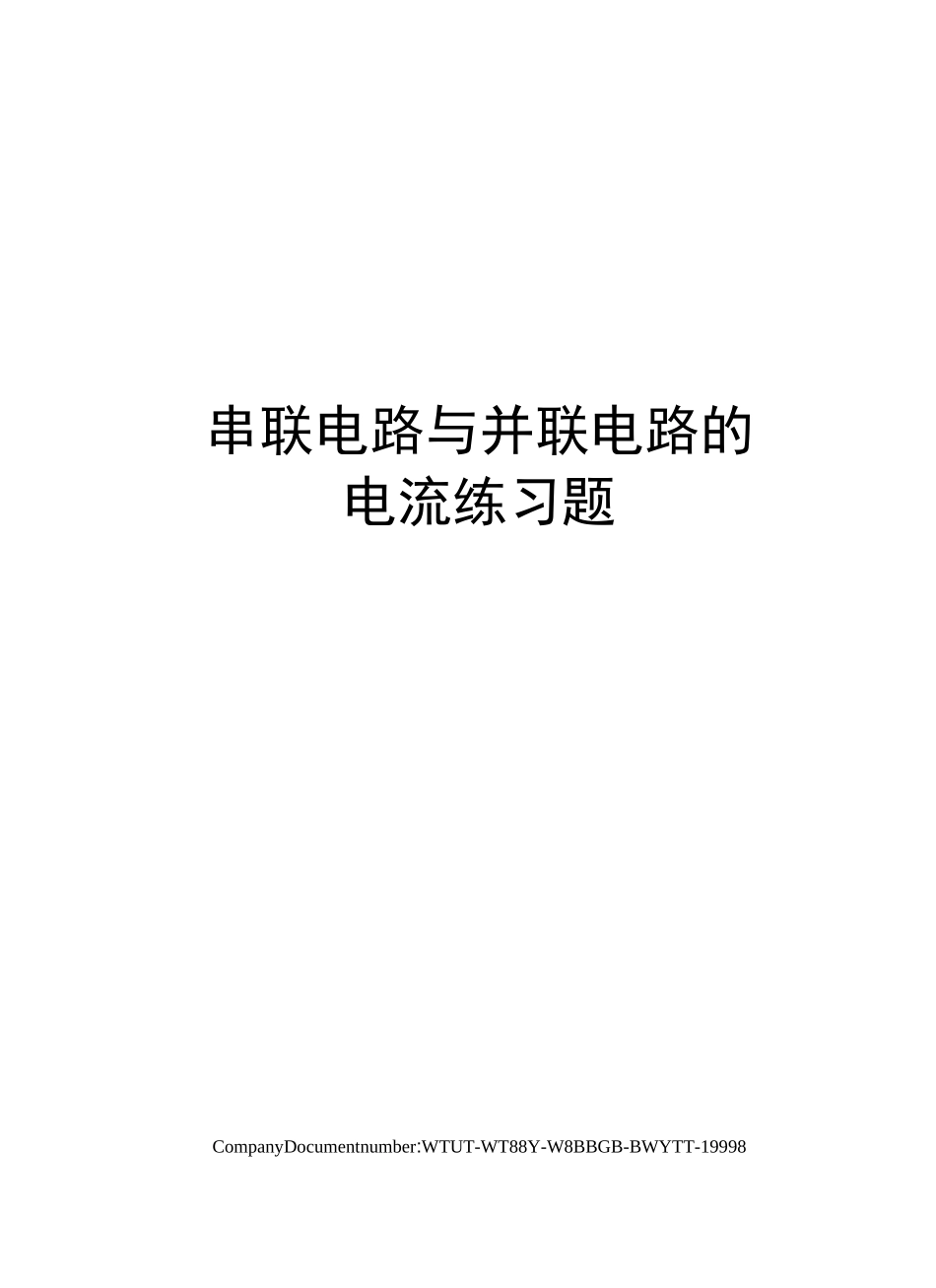

串联电路与并联电路的电流练习题_第1页
1/14

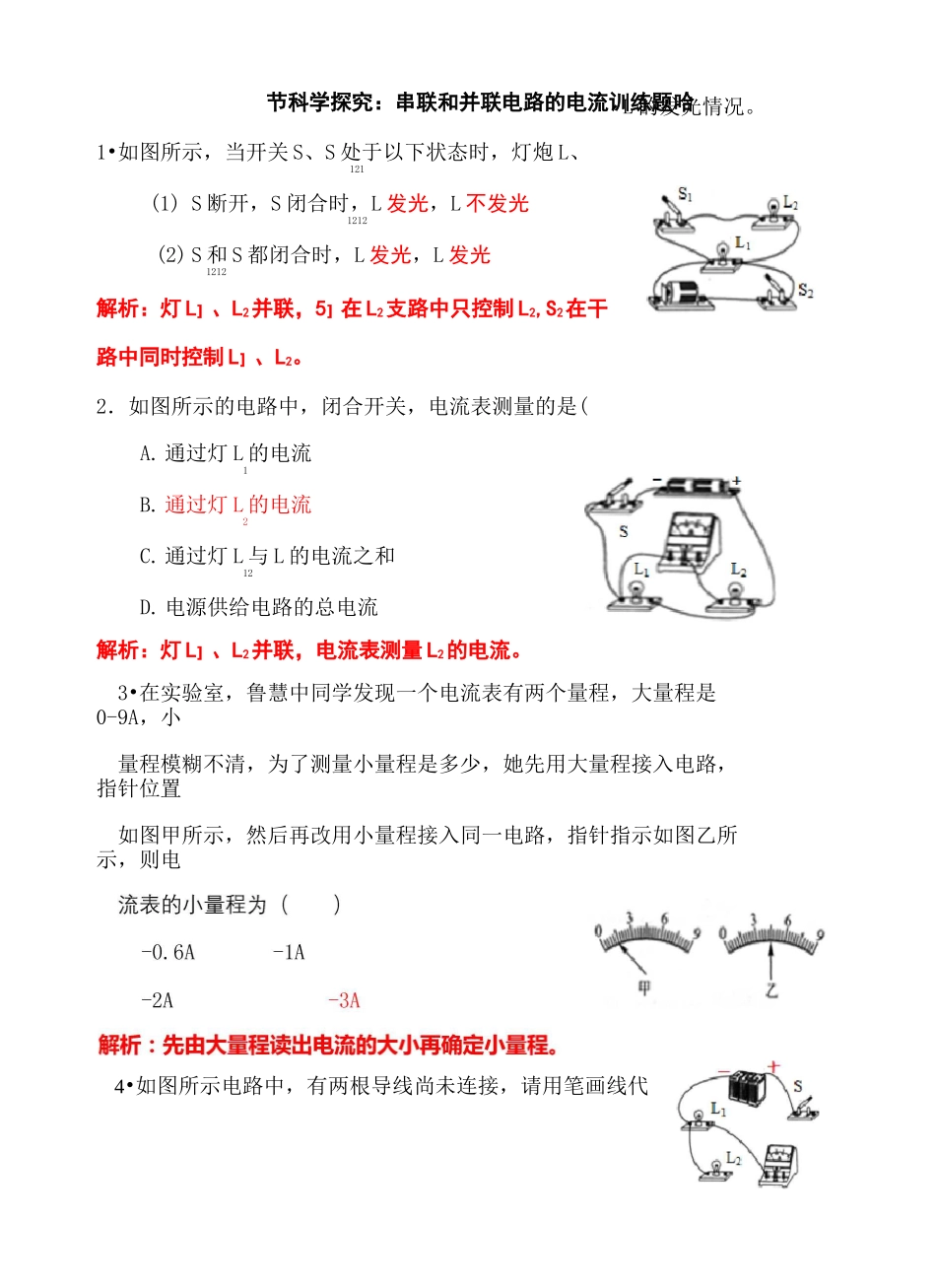

串联电路与并联电路的电流练习题_第2页
2/14

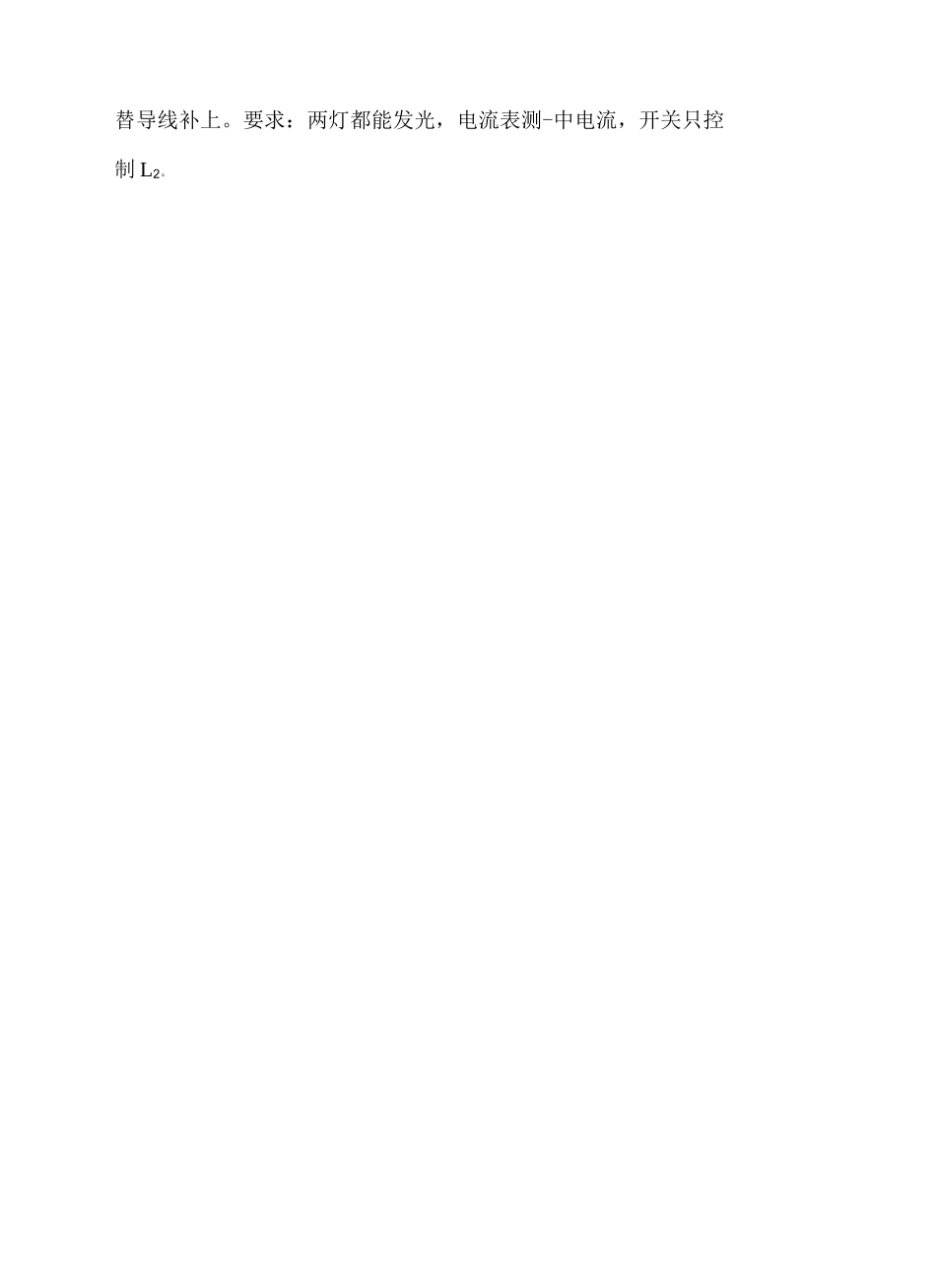

串联电路与并联电路的电流练习题_第3页
3/14
串联电路与并联电路的电流练习题CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998L 的发光情况。2节科学探究:串联和并联电路的电流训练题哈1•如图所示,当开关 S、S 处于以下状态时,灯炮 L、121(1) S 断开,S 闭合时,L 发光,L 不发光1212(2) S 和 S 都闭合时,L 发光,L 发光1212解析:灯 L]、L2并联,5]在 L2支路中只控制 L2,S2在干路中同时控制 L]、L2。2.如图所示的电路中,闭合开关,电流表测量的是(A. 通过灯 L 的电流1B. 通过灯 L 的电流2C. 通过灯 L 与 L 的电流之和12D. 电源供给电路的总电流解析:灯 L]、L2并联,电流表测量 L2的电流。3•在实验室,鲁慧中同学发现一个电流表有两个量程,大量程是0-9A,小量程模糊不清,为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针指示如图乙所示,则电4•如图所示电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:两灯都能发光,电流表测-中电流,开关只控制 L2。解析:根据题意可知灯 L]、L2并联。要注意:电流表测 L1中电流,开关只控制 L2。5.如图甲所示,是用电流表测量电流的实物连接图,请按要求回答:1)图甲中电流表测的是通过 L1的电流,如果电流表的读数如图乙所示则电流表测出的电流是2.5A。(2)如果要用电流表测量通过-和 L2的电流,且只允许移动一根导线,应移动的导线是_b,移动的方法是将 b 导线 改接到电流表的负接线柱上。解析:根据题意可知灯 L]、L2并联。电流表测量 L]的电流,使用的是大量程。要测灯 L]、L2的电流只需移动一根 b 导线即可。6.在使用电流表时,下列关于量程的说法正确的是()A.选用的量程越大越好 B.选用的量程越小越好C.先试触,观察电流的大小选用合适的量程 D•选哪个量程都可以解析:电流表的量程应采用试触法进行判断。7•如图所示的电路,闭合 S,下列说法正确的是()A•电灯-可能烧坏 B•电灯 L2可能烧坏C. 电流表可能烧坏乙D. 电源不可能烧坏——L,L*L,©-_解析:根据题意可知灯 L]、L2并联。电流表在干路中测量灯 L]、L2总电流。开关与灯 L]、L2并联。故当 S 闭合时就会出现短路故障,因此,会烧坏电流8•小明要研究串联电路的电流特点,连接了如图所示的电路。闭合开关后,测出甲、乙、丙三处的电流,则这三处的电流大关系是()A.甲处最大 B.乙处最大C.丙处最大 D.—样大解析:根据题意可知灯...
