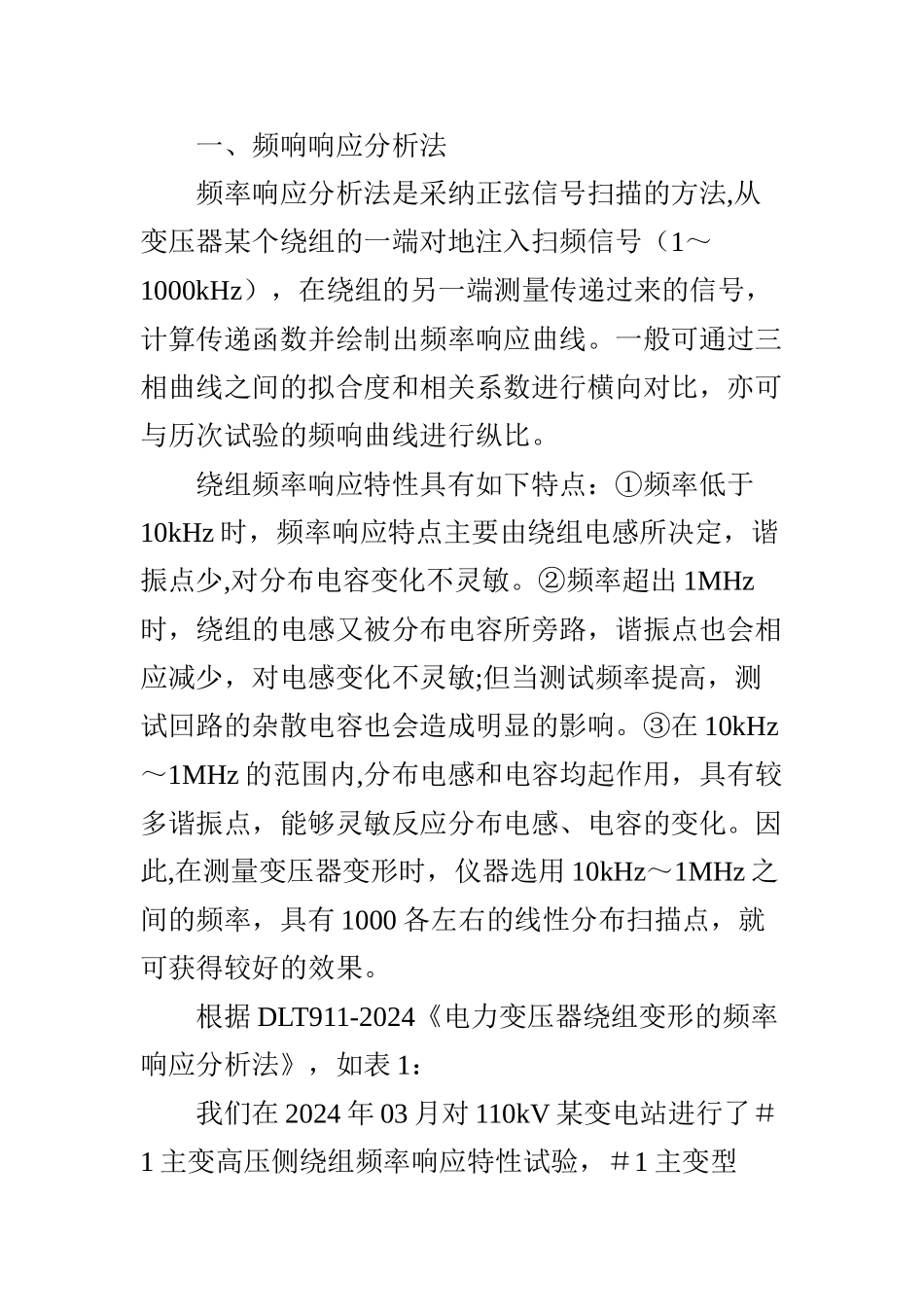

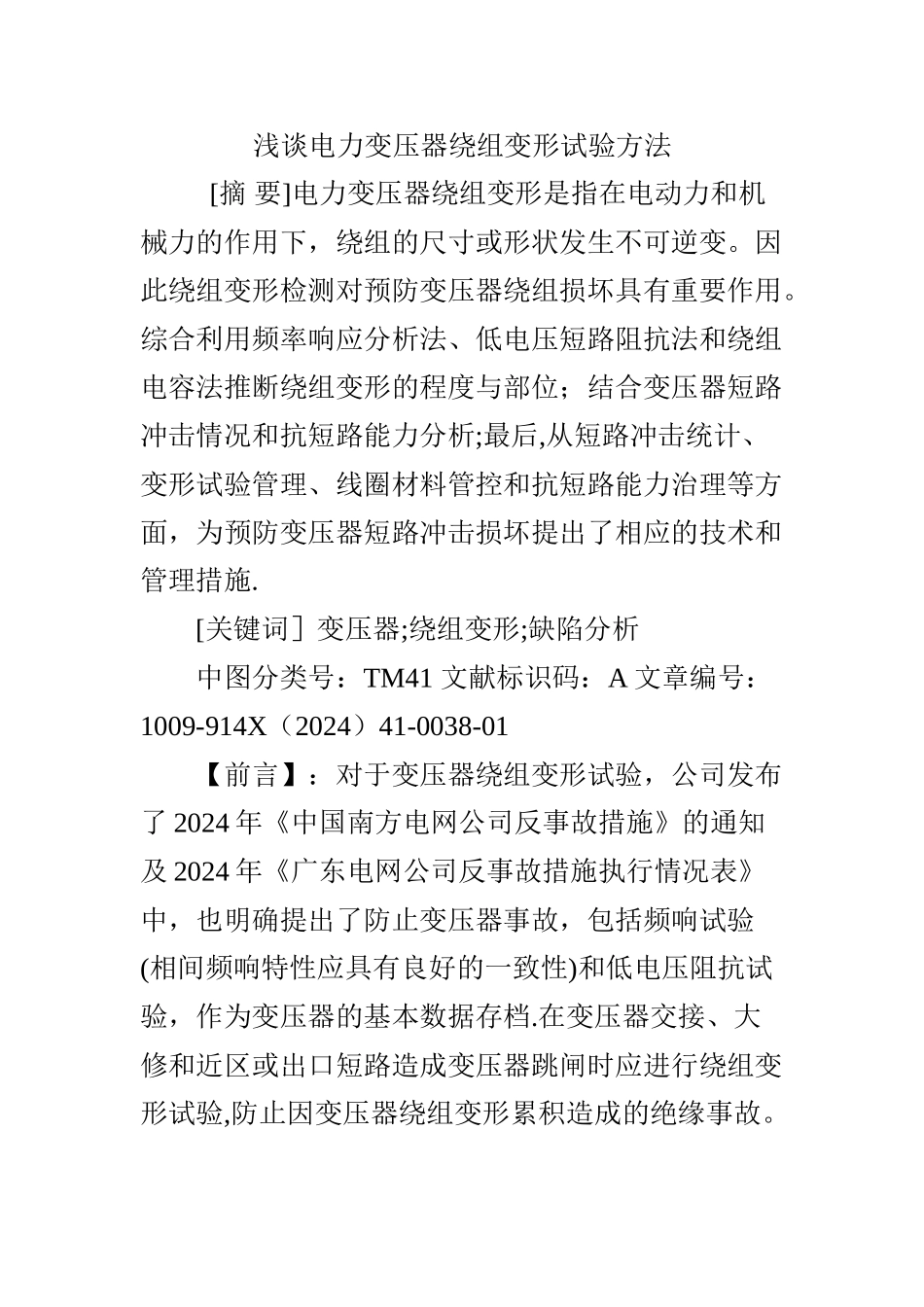

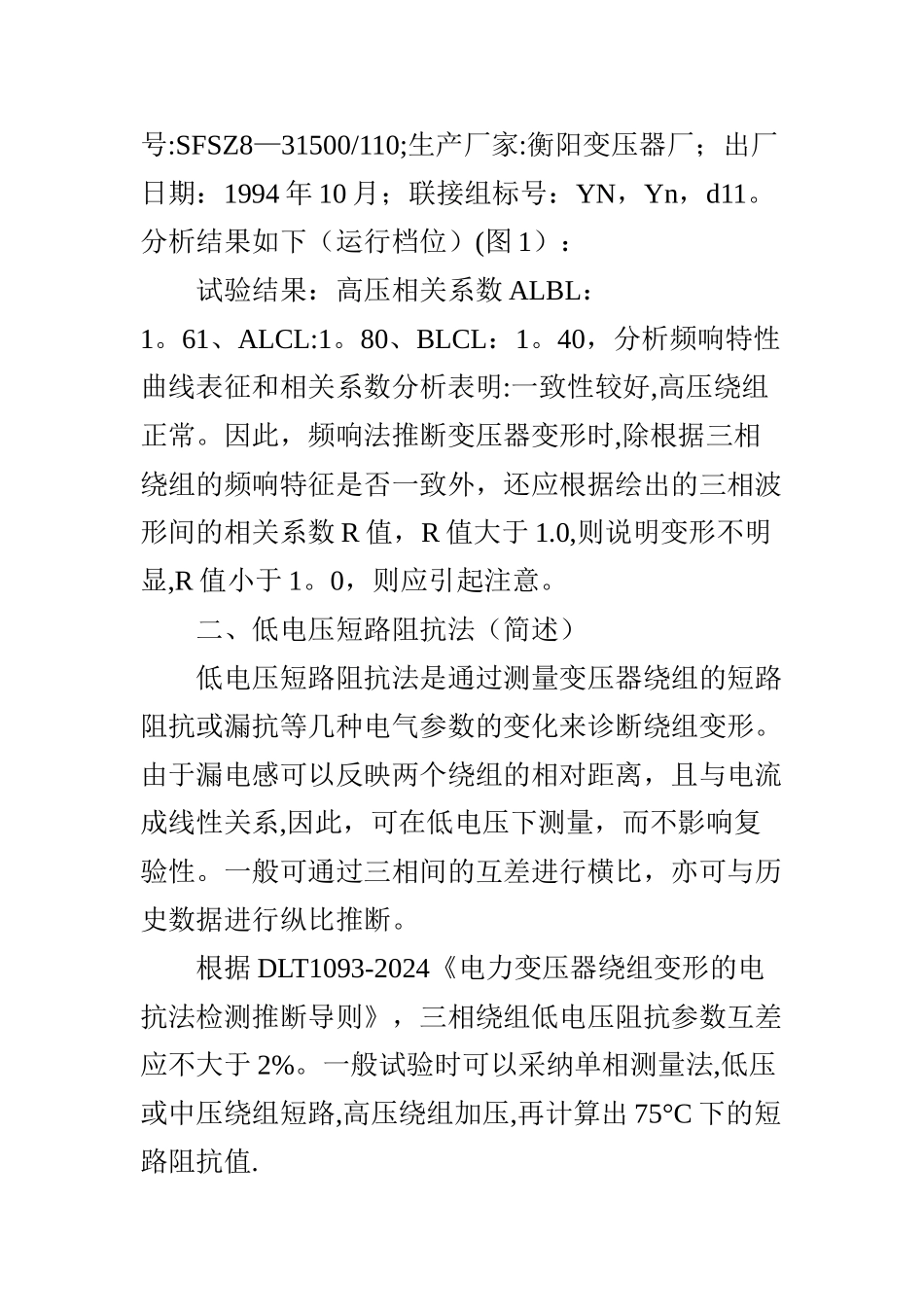

浅谈电力变压器绕组变形试验方法 [摘 要]电力变压器绕组变形是指在电动力和机械力的作用下，绕组的尺寸或形状发生不可逆变。因此绕组变形检测对预防变压器绕组损坏具有重要作用。综合利用频率响应分析法、低电压短路阻抗法和绕组电容法推断绕组变形的程度与部位；结合变压器短路冲击情况和抗短路能力分析;最后,从短路冲击统计、变形试验管理、线圈材料管控和抗短路能力治理等方面，为预防变压器短路冲击损坏提出了相应的技术和管理措施. [关键词］变压器;绕组变形;缺陷分析 中图分类号：TM41 文献标识码：A 文章编号：1009-914X（2024）41-0038-01 【前言】：对于变压器绕组变形试验，公司发布了 2024 年《中国南方电网公司反事故措施》的通知及 2024 年《广东电网公司反事故措施执行情况表》中，也明确提出了防止变压器事故，包括频响试验(相间频响特性应具有良好的一致性)和低电压阻抗试验，作为变压器的基本数据存档.在变压器交接、大修和近区或出口短路造成变压器跳闸时应进行绕组变形试验,防止因变压器绕组变形累积造成的绝缘事故。 一、频响响应分析法 频率响应分析法是采纳正弦信号扫描的方法,从变压器某个绕组的一端对地注入扫频信号（1～1000kHz），在绕组的另一端测量传递过来的信号，计算传递函数并绘制出频率响应曲线。一般可通过三相曲线之间的拟合度和相关系数进行横向对比，亦可与历次试验的频响曲线进行纵比。 绕组频率响应特性具有如下特点：①频率低于10kHz 时，频率响应特点主要由绕组电感所决定，谐振点少,对分布电容变化不灵敏。②频率超出 1MHz时，绕组的电感又被分布电容所旁路，谐振点也会相应减少，对电感变化不灵敏;但当测试频率提高，测试回路的杂散电容也会造成明显的影响。③在 10kHz～1MHz 的范围内,分布电感和电容均起作用，具有较多谐振点，能够灵敏反应分布电感、电容的变化。因此,在测量变压器变形时，仪器选用 10kHz～1MHz 之间的频率，具有 1000 各左右的线性分布扫描点，就可获得较好的效果。 根据 DLT911-2024《电力变压器绕组变形的频率响应分析法》，如表 1： 我们在 2024 年 03 月对 110kV 某变电站进行了＃1 主变高压侧绕组频率响应特性试验，＃1 主变型号:SFSZ8—31500/110;生产厂家:衡阳变压器厂；出厂日期：1994 年 10 月；联接组标号：YN，Yn，d11。分析结果如下（运行档位）(图 1）： 试验结果：高压相关系数 ALBL：1。61、ALCL:1。80、BLCL：1。40，分析...
