测量学闭合导线测量实习报告-2

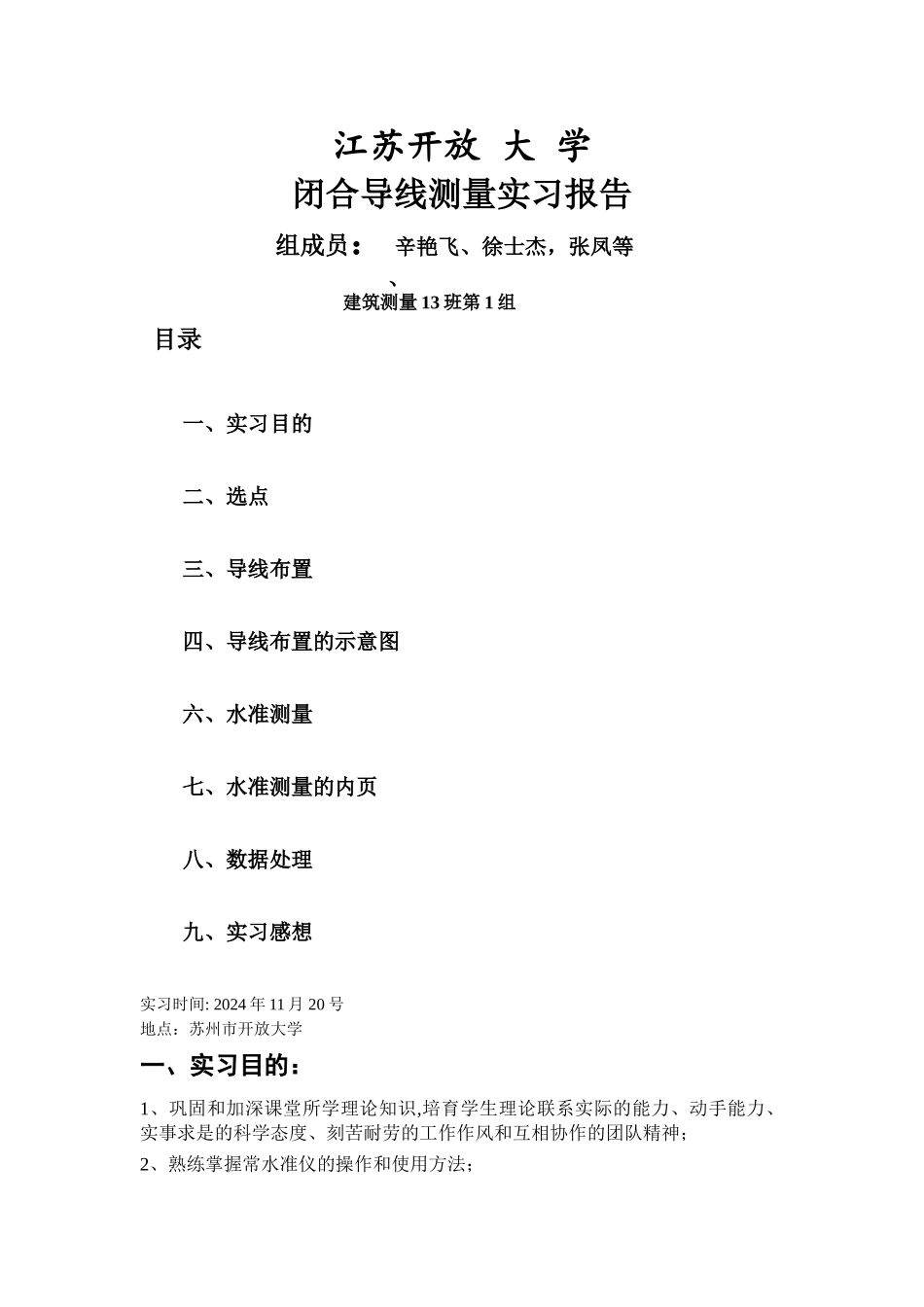

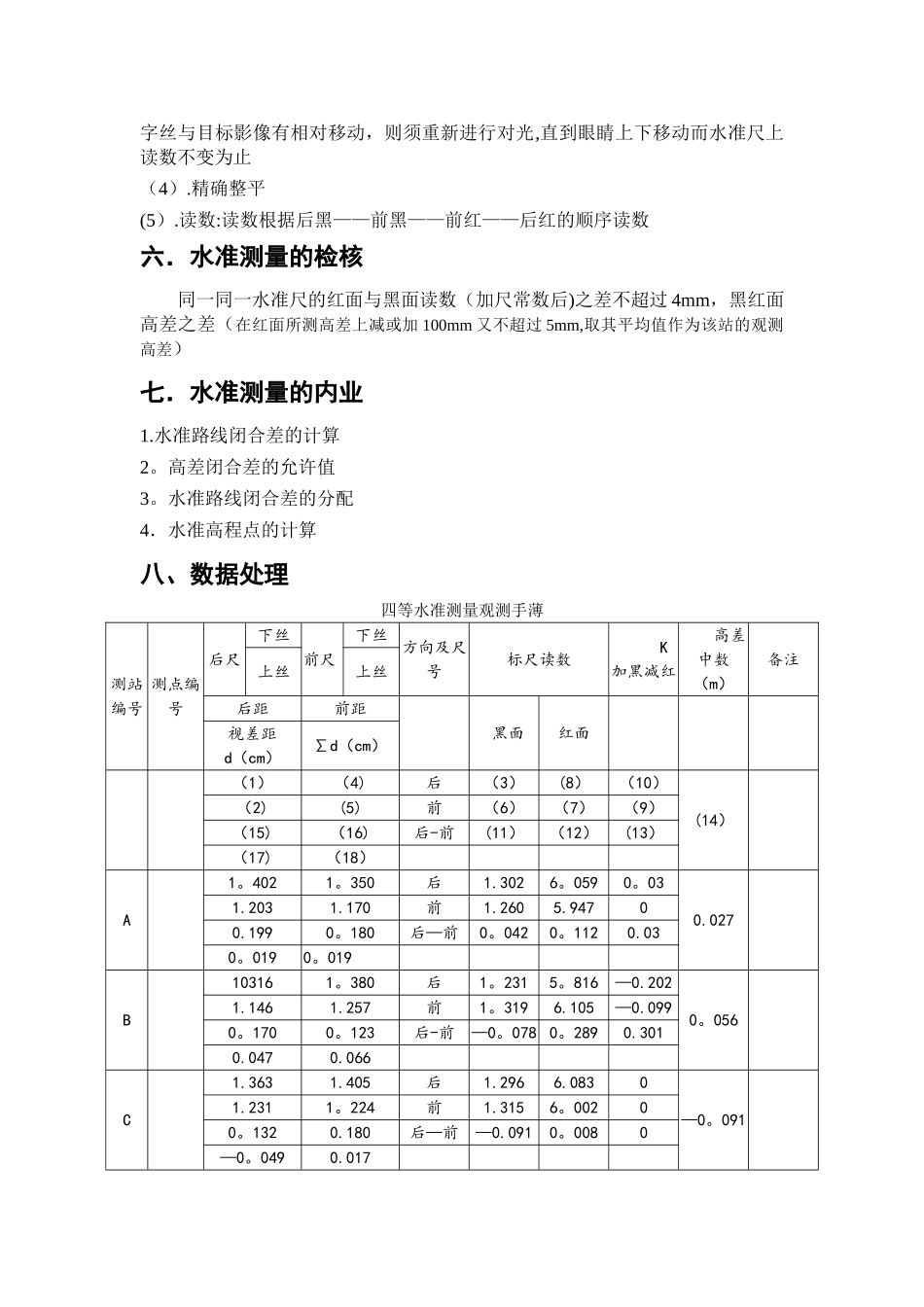

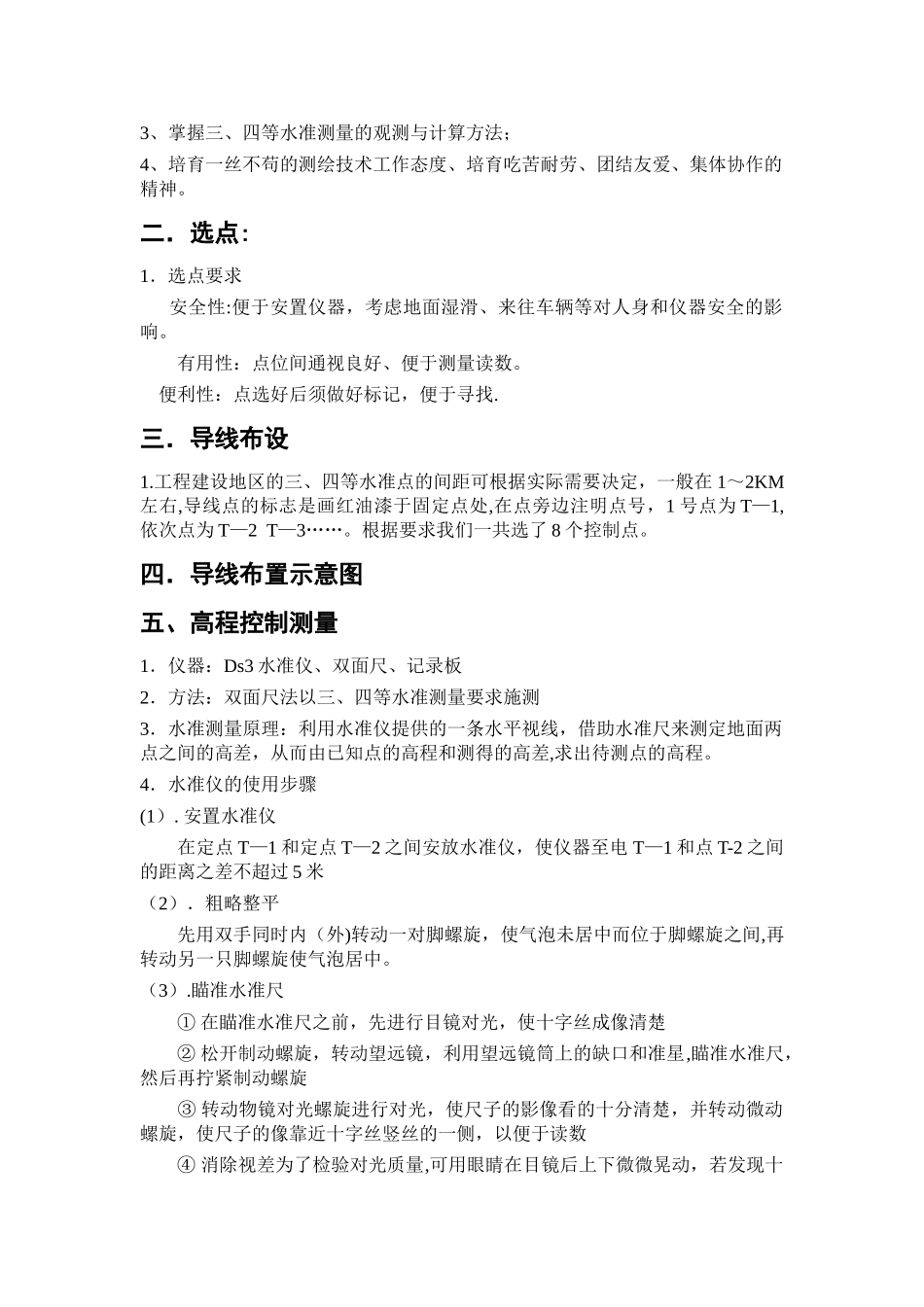

江苏开放 大 学闭合导线测量实习报告组成员： 辛艳飞、徐士杰，张凤等 、 建筑测量 13 班第 1 组 目录一、实习目的二、选点三、导线布置四、导线布置的示意图六、水准测量七、水准测量的内页八、数据处理九、实习感想实习时间: 2024 年 11 月 20 号 地点：苏州市开放大学一、实习目的：1、巩固和加深课堂所学理论知识,培育学生理论联系实际的能力、动手能力、实事求是的科学态度、刻苦耐劳的工作作风和互相协作的团队精神；2、熟练掌握常水准仪的操作和使用方法；3、掌握三、四等水准测量的观测与计算方法；4、培育一丝不苟的测绘技术工作态度、培育吃苦耐劳、团结友爱、集体协作的精神。二．选点:1．选点要求 安全性:便于安置仪器，考虑地面湿滑、来往车辆等对人身和仪器安全的影响。 有用性：点位间通视良好、便于测量读数。 便利性：点选好后须做好标记，便于寻找.三．导线布设1.工程建设地区的三、四等水准点的间距可根据实际需要决定，一般在 1～2KM左右,导线点的标志是画红油漆于固定点处,在点旁边注明点号，1 号点为 T—1,依次点为 T—2 T—3……。根据要求我们一共选了 8 个控制点。四．导线布置示意图五、高程控制测量1．仪器：Ds3 水准仪、双面尺、记录板2．方法：双面尺法以三、四等水准测量要求施测3．水准测量原理：利用水准仪提供的一条水平视线，借助水准尺来测定地面两点之间的高差，从而由已知点的高程和测得的高差,求出待测点的高程。4．水准仪的使用步骤 (1）. 安置水准仪 在定点 T—1 和定点 T—2 之间安放水准仪，使仪器至电 T—1 和点 T-2 之间的距离之差不超过 5 米（2）．粗略整平 先用双手同时内（外)转动一对脚螺旋，使气泡未居中而位于脚螺旋之间,再转动另一只脚螺旋使气泡居中。（3）.瞄准水准尺 ① 在瞄准水准尺之前，先进行目镜对光，使十字丝成像清楚 ② 松开制动螺旋，转动望远镜，利用望远镜筒上的缺口和准星,瞄准水准尺，然后再拧紧制动螺旋 ③ 转动物镜对光螺旋进行对光，使尺子的影像看的十分清楚，并转动微动螺旋，使尺子的像靠近十字丝竖丝的一侧，以便于读数 ④ 消除视差为了检验对光质量,可用眼睛在目镜后上下微微晃动，若发现十字丝与目标影像有相对移动，则须重新进行对光,直到眼睛上下移动而水准尺上读数不变为止（4）.精确整平(5）.读数:读数根据后黑——前黑——前红——后红的顺序读数 六．水准测量的检核 同一同一水准尺的红面与黑面读数（加...
