涵洞工程施工组织设计

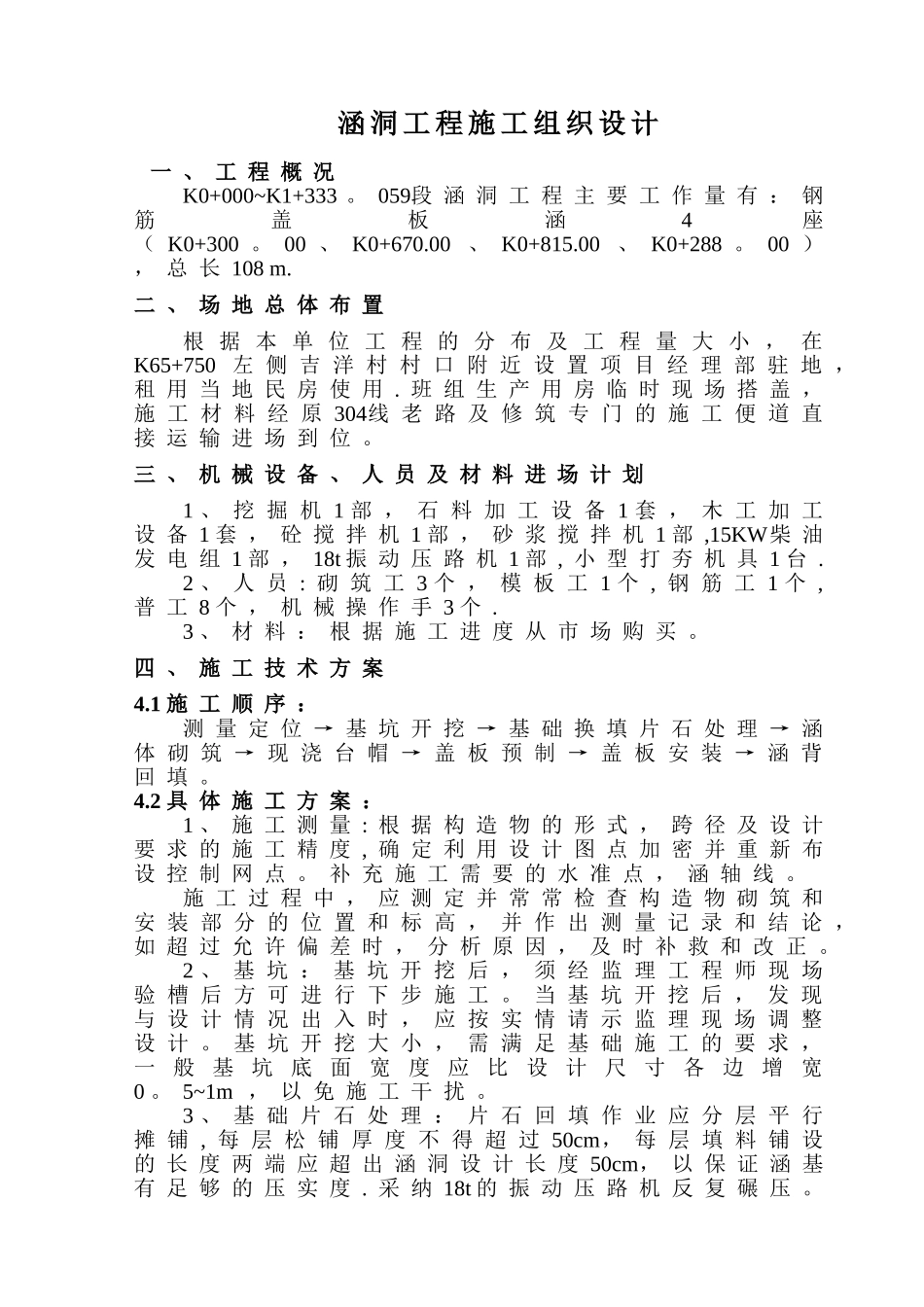

涵 洞 工 程 施 工 组 织 设 计一 、 工 程 概 况K0+000~K1+333 。 059段 涵 洞 工 程 主 要 工 作 量 有 ： 钢筋盖板涵4座（ K0+300 。 00 、 K0+670.00 、 K0+815.00 、 K0+288 。 00 ）， 总 长 108 m.二 、 场 地 总 体 布 置根 据 本 单 位 工 程 的 分 布 及 工 程 量 大 小 ， 在K65+750 左 侧 吉 洋 村 村 口 附 近 设 置 项 目 经 理 部 驻 地 ，租 用 当 地 民 房 使 用 . 班 组 生 产 用 房 临 时 现 场 搭 盖 ，施 工 材 料 经 原 304线 老 路 及 修 筑 专 门 的 施 工 便 道 直接 运 输 进 场 到 位 。三 、 机 械 设 备 、 人 员 及 材 料 进 场 计 划1 、 挖 掘 机 1 部 ， 石 料 加 工 设 备 1 套 ， 木 工 加 工设 备 1 套 ， 砼 搅 拌 机 1 部 ， 砂 浆 搅 拌 机 1 部 ,15KW柴 油发 电 组 1 部 ， 18t 振 动 压 路 机 1 部 , 小 型 打 夯 机 具 1 台 .2 、 人 员 : 砌 筑 工 3 个 ， 模 板 工 1 个 , 钢 筋 工 1 个 ,普 工 8 个 ， 机 械 操 作 手 3 个 .3 、 材 料 ： 根 据 施 工 进 度 从 市 场 购 买 。四 、 施 工 技 术 方 案4.1 施 工 顺 序 ：测 量 定 位 → 基 坑 开 挖 → 基 础 换 填 片 石 处 理 → 涵体 砌 筑 → 现 浇 台 帽 → 盖 板 预 制 → 盖 板 安 装 → 涵 背回 填 。4.2 具 体 施 工 方 案 ：1 、 施 工 测 量 : 根 据 构 造 物 的 形 式 ， 跨 径 及 设 计要 求 的 施 工 精 度 , 确 定 利 用 设 计 图 点 加 密 并 重 新 布设 控 制 网 点 。 补 充 施 工 需 要 的 水 准 点 ， 涵 轴 线 。施 工 过 程 中 ， 应 测 定 并 常 常 检 查 构 造 物 砌 筑 和安 装 部 分 的 位 置 和 标 高 ， 并 作 出 测 量 记 录 和 结 论 ，如 超 过 允 许 偏 差 时 ， 分 析 原 因 ， 及 时 补 救 和 改 正 。2 、 基 坑 ： 基 坑 开 挖 后 ， 须 经 监 理 工 程 师 现 场验 槽 后 方 可 进 行 下 步 施 工 。...
