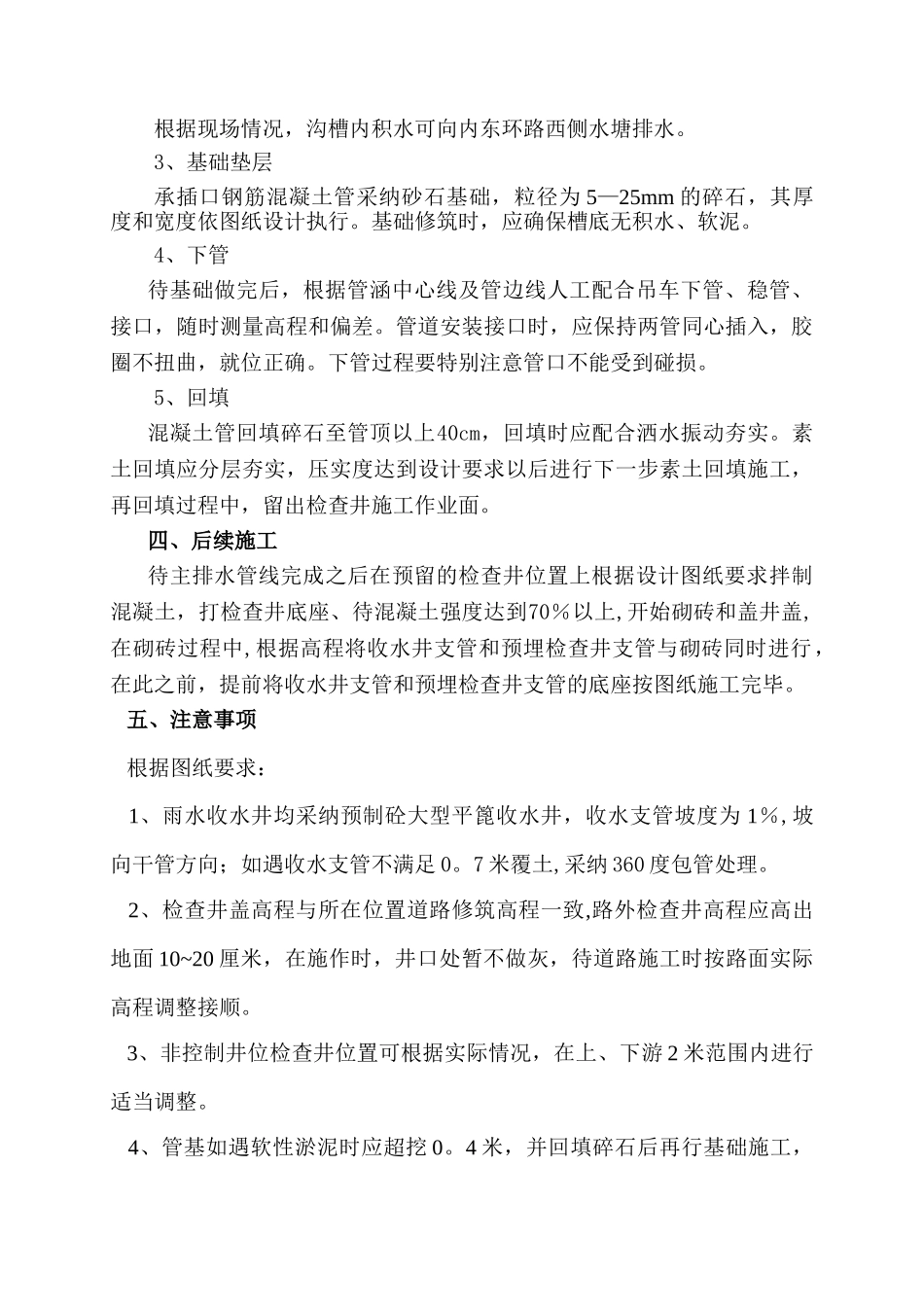

混 凝 土 排 水 管 道 施 工 方 案一、测量放线开工前，首先要作好平面控制点和高程控制点的引测和栓桩工作。为确保测量精度,平面位置放线全部采纳全站仪。水准点交接后应进行复测，复测结果满足施工法律规范要求并得到监理认可方可使用。完成以上工作以后，根据设计图纸说明：准确计算出雨、污水管道中线坐标，开始对管线进行测量放线工作。二、现场调查1、地下物:完成排水管线测量放线工作以后，结合物探图，对现有管道及地下障碍物进行细致的现场调查,并现场刨验,同时请现有管线主管部门进行现场监督，若与本次设计管线发生冲突,及时通知设计解决.2、地上物： 根据现场调查的现场情况，房屋拆迁情况依旧有相当一部分不到位,在9 号路、20 号路 15 号路和规划环路段内还有相当一部分段落不能做排水施工，为了抓紧工期，实行见缝插针的原则，首先确定有可施工的段落，根据可施工段落的桩号推算两段井位，即实行段井位方法施工.三、主排水管线施工1、沟槽开挖管道开槽原则上是明开槽，当实际挖深大于 3m 时，采纳开二台的方法。待可作业段落两端井位，管中线，开槽宽度、深度确定以后，挖掘机开始开槽，当挖掘机挖至槽底 30cm 时停止，后续开槽采纳人工清底、平整基底.挖掘机挖槽时，应实行倒退式挖土,以免扰动基面，严禁挖掘机及重型机械进入支撑区内。管道开槽过程中，甩土位置距槽上口边 10m 以外，并实行措施避开沟槽开挖过程中及成槽后，槽顶出现震动荷载,堆土高度不得高于 1。5m。有相当一段建筑物在红线外侧边缘，不能满足甩土距离，须进行倒运在倒运过程中，符合要求的土用于回填及路基填筑，杂填土及淤泥等进行弃运。2、降水本工程所在地土质较差，多为粉质土、沙土及杂填土,且地下水位偏高,一般在 2 米左右,远高于设计管道管底，所以施工的关键是降水.本次设计考虑采纳水窝子加排水沟的排水方法。在槽底两侧各挖 30＊30cm 排水沟一道，每隔 100m 设一沉沙池,预沉泥土,防止排水沟被下水道淤死，每隔 50米设一集水井（水窝子)，其深度低于排水沟底 1.0m 左右，每个集水井设一个潜水泵，由专人负责排水工作,确保畅通。根据现场情况，沟槽内积水可向内东环路西侧水塘排水。3、基础垫层承插口钢筋混凝土管采纳砂石基础，粒径为 5—25mm 的碎石，其厚度和宽度依图纸设计执行。基础修筑时，应确保槽底无积水、软泥。4、下管待基础做完后，根据管涵中心线及管边线人工配合吊车下管、稳管、接口，随时测量高程和...
