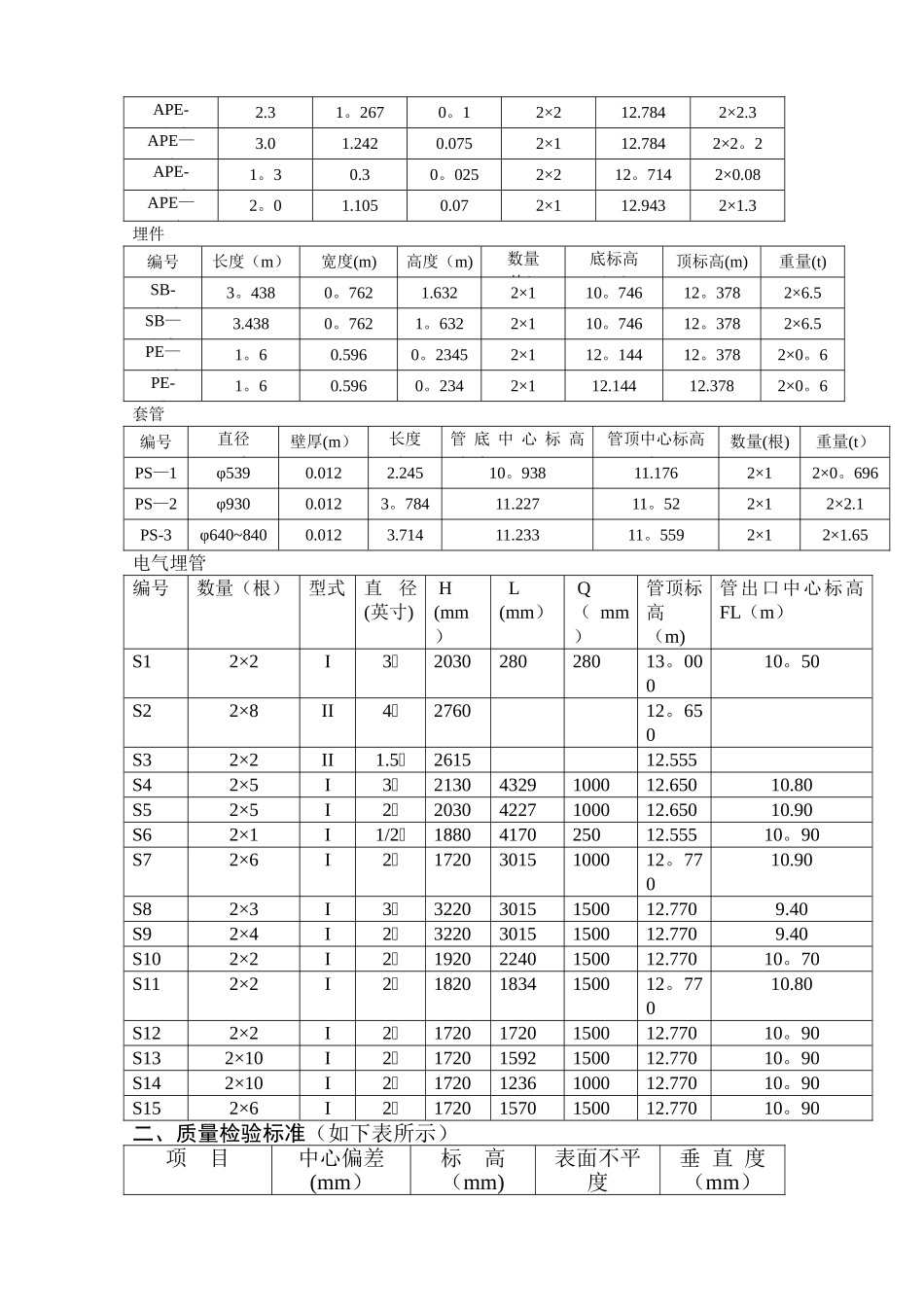

温州发电厂二期工程3#4＃机汽轮发电机基础工程 地脚螺栓、锚固板、埋件及埋管安装作业指导书 编制人： 审核人： 批准人： 编制单位:浙江省第二建筑工程公司温电二期项目经理部 编制时日期：一九九九年九月十五日目 录一、 工程概况二、 安装质量控制标准三、 施工流向四、 施工程序五、 施工方法六、 进度计划七、 劳动力安排八、 质量保证措施九、 安全、文明施工措施一、工程概况温州发电厂二期工程 3#、4#机汽轮发电机,容量为 2×30 万千瓦的燃煤机组。汽机基座为钢筋砼结构，位于二期主厂房汽机间 3~8、13~18 轴范围内。基础埋深 FL—5。500m，结构基础顶标高为 FL12.525m。FL—5.500m～—2.200m 为基础底板部分，砼强度等级为 C20，FL—2。200 以上为基础上部结构,砼强度等级为 C30。 FL12。525m 层为汽机基座的运转层，汽轮机、发电机、砺磁机等大型 设 备 通 过 预 埋 在 砼 基 座 里 的 地 脚 螺 栓 、 APE—1(A ） 、 APE-2(A)、APE-3（A）、APE-4(A）、APE-5（A)5 种型号的锚固板、SB-1（A)、SB—2（A）、PE—1（A）、PE—2（A)四种型号的大型埋件固定在钢筋砼结构的基座上。地脚螺栓、锚固板、大型埋件、埋管及电气埋管统计如下：地脚螺栓:螺 栓螺帽数量套 管锚固板螺丝顶部标高FL(m)编号数量直径(mm)类型长度（ mm)数量直径（ mm）长度（ mm）数量尺寸（mm)B12×4M45II12552×4895852×4185×185×3012.975B22×4M45II13312×4895852×4185×185×3013.051B32×4M45I21462×42×48958513。051B42×4M45I20702×42×48958512.975B52×8M64II17152×81026902×8400×300×4012.578B62×8M64II12152×81026902×8300×335×4012。578B82×8M20II12102×8180×180×3012.648B92×8M27I20572×812。657B102×8M20I20482×812。648B112×36M33I21852×367351012.685B122×10M30φ36II24402×202×10655502×10150×150×2512.899B132×24M42φ50II23502×722×24896002×24250×250×3012。851B142×2M30φ36II17102×42×2655502×2150×150×2512。899B152×6M30φ36II24402×122×6655502×6150×150×2512.899B162×2M42φ50II22202×62×2896002×2250×250×3012.721B172×2M42φ50II7002×62×2892502×2250×250×3012。721锚固板编号长度(m)宽度(m）厚度（m)数量（块)顶标高(m)重量（t）APE—1(A)2.11.2620。092×112.7842×1。9APE-2（A）2.31。2670。12×212.7842×2.3A...
