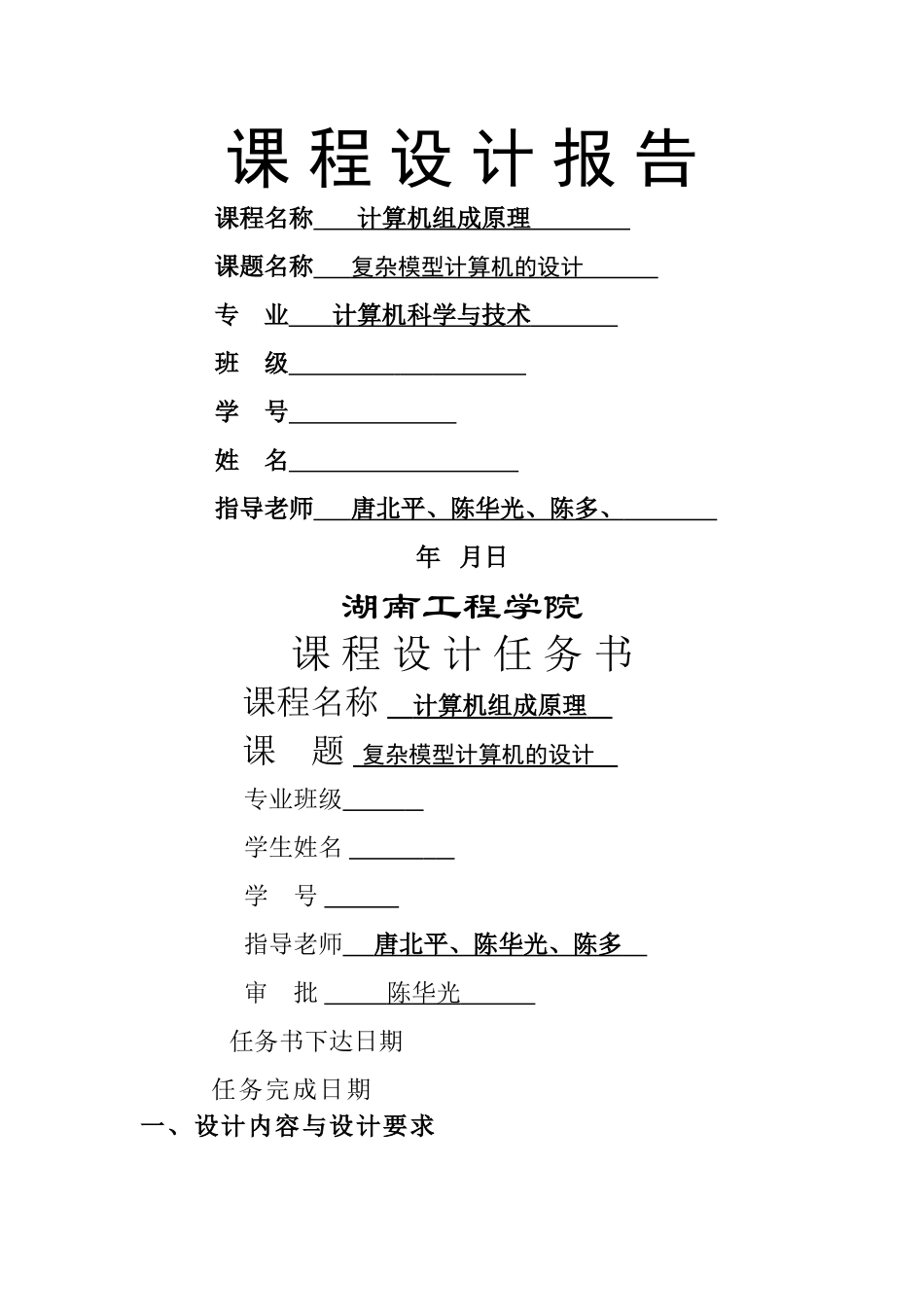

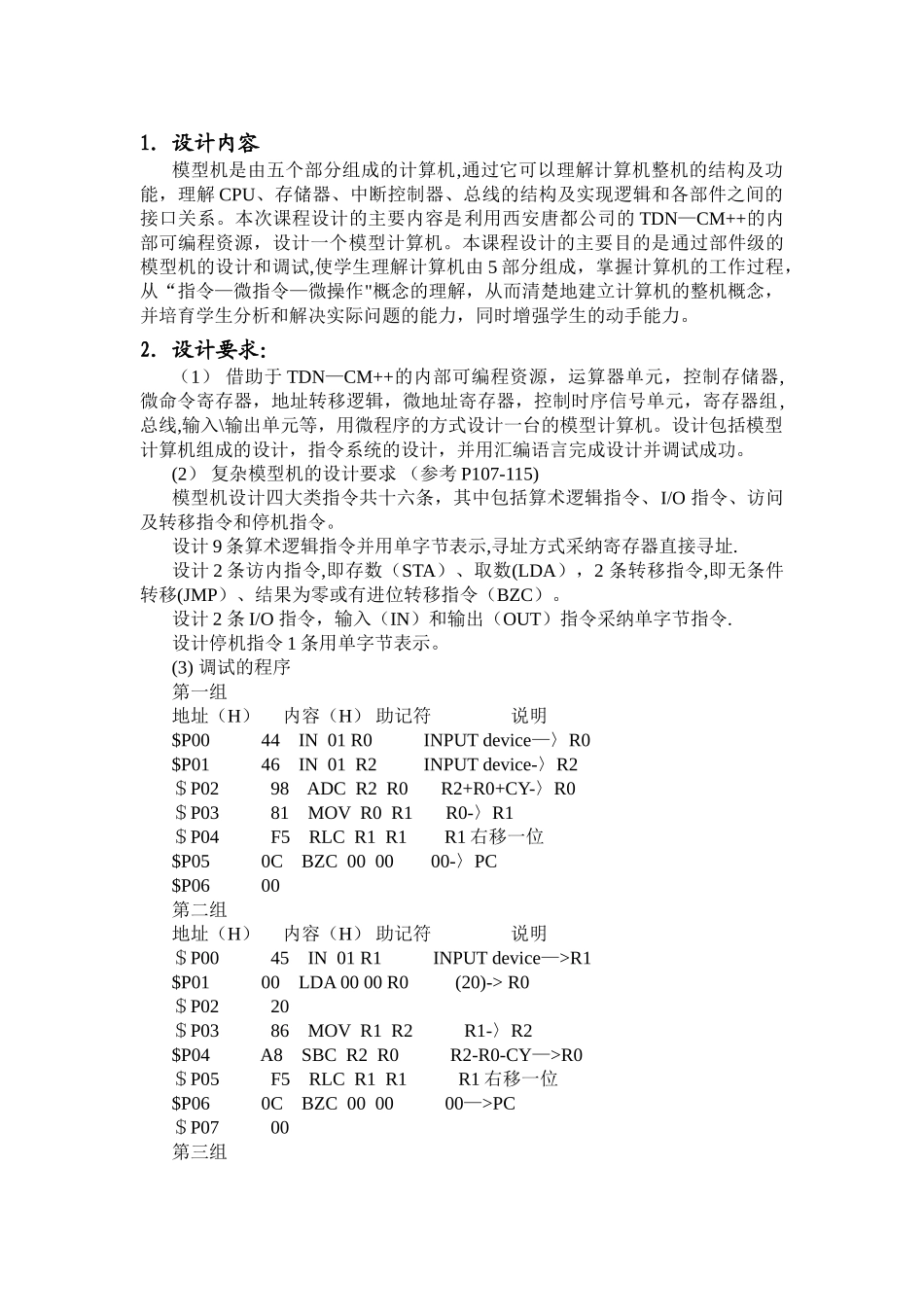

课 程 设 计 报 告课程名称 计算机组成原理 课题名称 复杂模型计算机的设计 专 业 计算机科学与技术 班 级 学 号 姓 名 指导老师 唐北平、陈华光、陈多、 年 月日湖南工程学院课 程 设 计 任 务 书课程名称 计算机组成原理 课 题 复杂模型计算机的设计 专业班级 学生姓名 学 号 指导老师 唐北平、陈华光、陈多 审 批 陈华光 任务书下达日期 任务完成日期 一、设计内容与设计要求1．设计内容模型机是由五个部分组成的计算机,通过它可以理解计算机整机的结构及功能，理解 CPU、存储器、中断控制器、总线的结构及实现逻辑和各部件之间的接口关系。本次课程设计的主要内容是利用西安唐都公司的 TDN—CM++的内部可编程资源，设计一个模型计算机。本课程设计的主要目的是通过部件级的模型机的设计和调试,使学生理解计算机由 5 部分组成，掌握计算机的工作过程，从“指令—微指令—微操作"概念的理解，从而清楚地建立计算机的整机概念，并培育学生分析和解决实际问题的能力，同时增强学生的动手能力。2．设计要求：（1） 借助于 TDN—CM++的内部可编程资源，运算器单元，控制存储器,微命令寄存器，地址转移逻辑，微地址寄存器，控制时序信号单元，寄存器组,总线,输入\输出单元等，用微程序的方式设计一台的模型计算机。设计包括模型计算机组成的设计，指令系统的设计，并用汇编语言完成设计并调试成功。(2） 复杂模型机的设计要求 （参考 P107-115)模型机设计四大类指令共十六条，其中包括算术逻辑指令、I/O 指令、访问及转移指令和停机指令。设计 9 条算术逻辑指令并用单字节表示,寻址方式采纳寄存器直接寻址.设计 2 条访内指令,即存数（STA）、取数(LDA），2 条转移指令,即无条件转移(JMP）、结果为零或有进位转移指令（BZC）。设计 2 条 I/O 指令，输入（IN）和输出（OUT）指令采纳单字节指令.设计停机指令 1 条用单字节表示。(3) 调试的程序第一组地址（H） 内容（H） 助记符 说明$P00 44 IN 01 R0 INPUT device—〉R0$P01 46 IN 01 R2 INPUT device-〉R2＄P02 98 ADC R2 R0 R2+R0+CY-〉R0＄P03 81 MOV R0 R1 R0-〉R1＄P04 F5 RLC R1 R1 R1 右移一位$P05 0C BZC 00 00 00-〉PC$P06 00 第二组地址（H） 内容（H） 助记符 说明＄P00 45 IN 01 R1 INPUT device—>R1 $P01 00 LDA 00 00 R0 (20)-> R0＄P02 20 ＄P03 86 MOV...
