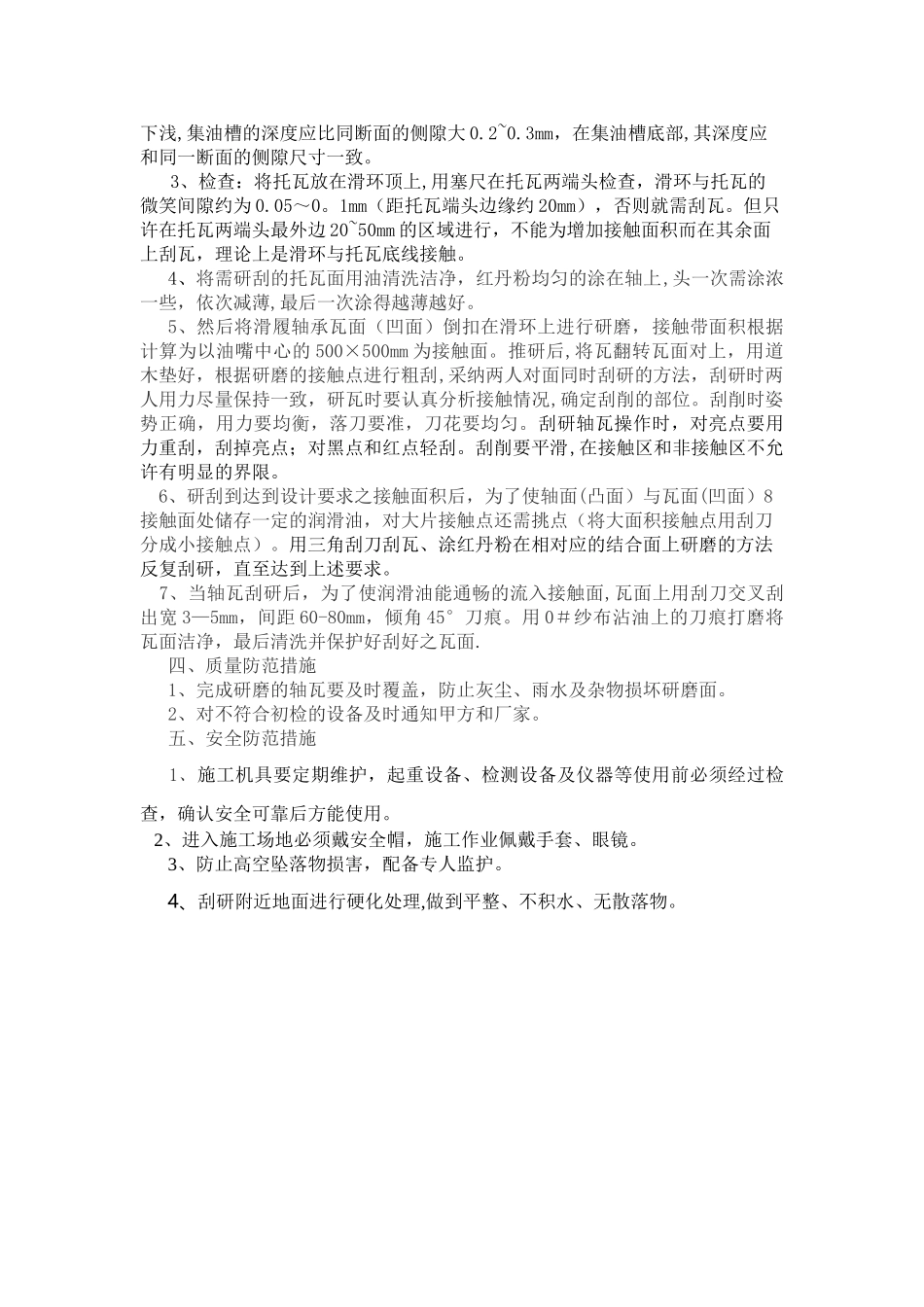

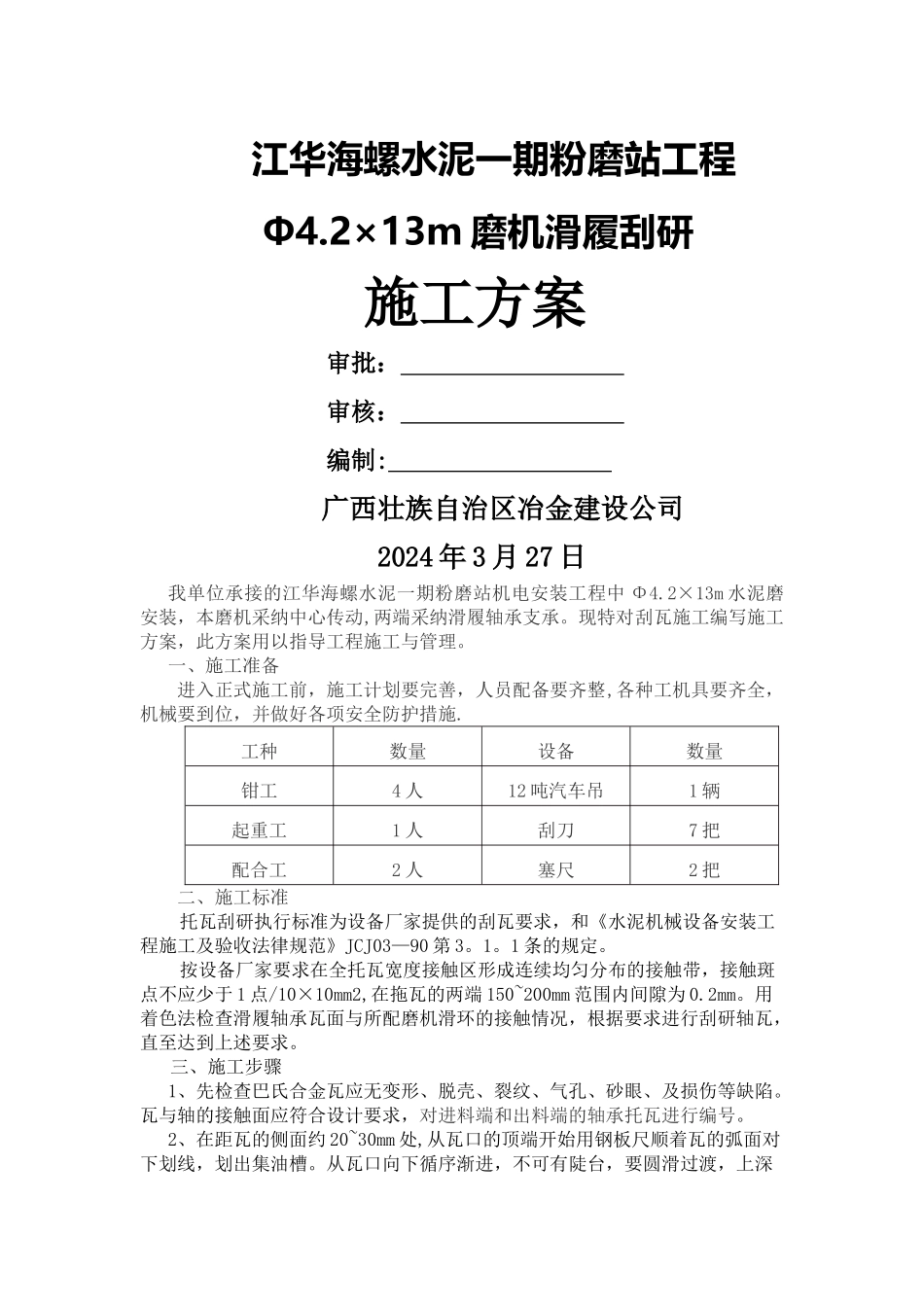

江华海螺水泥一期粉磨站工程 Φ4.2×13m 磨机滑履刮研 施工方案 审批: 审核: 编制: 广西壮族自治区冶金建设公司 2024 年 3 月 27 日我单位承接的江华海螺水泥一期粉磨站机电安装工程中 Φ4.2×13m 水泥磨安装,本磨机采纳中心传动,两端采纳滑履轴承支承。现特对刮瓦施工编写施工方案,此方案用以指导工程施工与管理。一、施工准备进入正式施工前,施工计划要完善,人员配备要齐整,各种工机具要齐全,机械要到位,并做好各项安全防护措施.工种数量设备数量钳工4 人12 吨汽车吊1 辆起重工1 人刮刀7 把配合工2 人塞尺2 把二、施工标准 托瓦刮研执行标准为设备厂家提供的刮瓦要求,和《水泥机械设备安装工程施工及验收法律规范》JCJ03—90 第 3。1。1 条的规定。 按设备厂家要求在全托瓦宽度接触区形成连续均匀分布的接触带,接触斑点不应少于 1 点/10×10mm2,在拖瓦的两端 150~200mm 范围内间隙为 0.2mm。用着色法检查滑履轴承瓦面与所配磨机滑环的接触情况,根据要求进行刮研轴瓦,直至达到上述要求。三、施工步骤 1、先检查巴氏合金瓦应无变形、脱壳、裂纹、气孔、砂眼、及损伤等缺陷。瓦与轴的接触面应符合设计要求,对进料端和出料端的轴承托瓦进行编号。 2、在距瓦的侧面约 20~30mm 处,从瓦口的顶端开始用钢板尺顺着瓦的弧面对下划线,划出集油槽。从瓦口向下循序渐进,不可有陡台,要圆滑过渡,上深下浅,集油槽的深度应比同断面的侧隙大 0.2~0.3mm,在集油槽底部,其深度应和同一断面的侧隙尺寸一致。3、检查:将托瓦放在滑环顶上,用塞尺在托瓦两端头检查,滑环与托瓦的微笑间隙约为 0.05~0。1mm(距托瓦端头边缘约 20mm),否则就需刮瓦。但只许在托瓦两端头最外边 20~50mm 的区域进行,不能为增加接触面积而在其余面上刮瓦,理论上是滑环与托瓦底线接触。 4、将需研刮的托瓦面用油清洗洁净,红丹粉均匀的涂在轴上,头一次需涂浓一些,依次减薄,最后一次涂得越薄越好。5、然后将滑履轴承瓦面(凹面)倒扣在滑环上进行研磨,接触带面积根据计算为以油嘴中心的 500×500mm 为接触面。推研后,将瓦翻转瓦面对上,用道木垫好,根据研磨的接触点进行粗刮,采纳两人对面同时刮研的方法,刮研时两人用力尽量保持一致,研瓦时要认真分析接触情况,确定刮削的部位。刮削时姿势正确,用力要均衡,落刀要准,刀花要均匀。刮研轴瓦操作时,对亮点要用力重刮,刮掉亮点;对黑点和红点轻刮。刮削要平滑,在接触区和...
