火电厂热工自动化系统试验

火电厂热工自动化系统试验_第1页
1/303
火电厂热工自动化系统试验_第2页
2/303
火电厂热工自动化系统试验_第3页
3/303

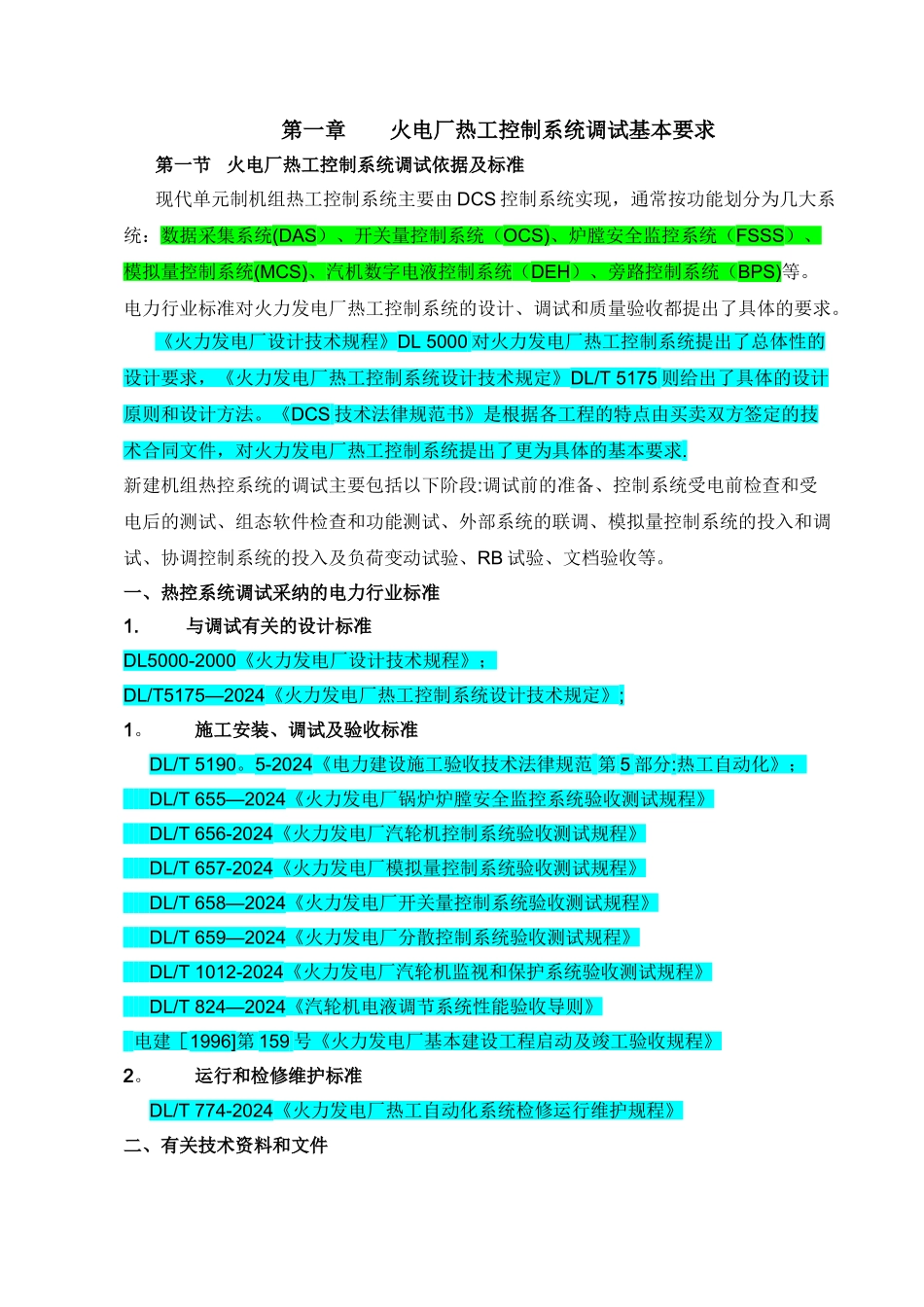

第一章 火电厂热工控制系统调试基本要求第一节 火电厂热工控制系统调试依据及标准现代单元制机组热工控制系统主要由 DCS 控制系统实现,通常按功能划分为几大系统:数据采集系统(DAS)、开关量控制系统(OCS)、炉膛安全监控系统(FSSS)、模拟量控制系统(MCS)、汽机数字电液控制系统(DEH)、旁路控制系统(BPS)等。电力行业标准对火力发电厂热工控制系统的设计、调试和质量验收都提出了具体的要求。《火力发电厂设计技术规程》DL 5000 对火力发电厂热工控制系统提出了总体性的设计要求,《火力发电厂热工控制系统设计技术规定》DL/T 5175 则给出了具体的设计原则和设计方法。《DCS 技术法律规范书》是根据各工程的特点由买卖双方签定的技术合同文件,对火力发电厂热工控制系统提出了更为具体的基本要求.新建机组热控系统的调试主要包括以下阶段:调试前的准备、控制系统受电前检查和受电后的测试、组态软件检查和功能测试、外部系统的联调、模拟量控制系统的投入和调试、协调控制系统的投入及负荷变动试验、RB 试验、文档验收等。一、热控系统调试采纳的电力行业标准1. 与调试有关的设计标准DL5000-2000《火力发电厂设计技术规程》;DL/T5175—2024《火力发电厂热工控制系统设计技术规定》;1。 施工安装、调试及验收标准 DL/T 5190。5-2024《电力建设施工验收技术法律规范 第 5 部分:热工自动化》; DL/T 655—2024《火力发电厂锅炉炉膛安全监控系统验收测试规程》 DL/T 656-2024《火力发电厂汽轮机控制系统验收测试规程》 DL/T 657-2024《火力发电厂模拟量控制系统验收测试规程》 DL/T 658—2024《火力发电厂开关量控制系统验收测试规程》 DL/T 659—2024《火力发电厂分散控制系统验收测试规程》 DL/T 1012-2024《火力发电厂汽轮机监视和保护系统验收测试规程》 DL/T 824—2024《汽轮机电液调节系统性能验收导则》 电建[1996]第 159 号《火力发电厂基本建设工程启动及竣工验收规程》2。 运行和检修维护标准 DL/T 774-2024《火力发电厂热工自动化系统检修运行维护规程》二、有关技术资料和文件主要是指设计院和设备制造厂提供的控制系统设计技术文件和设备说明资料,如控制逻辑图(digital logic diagram)是开关量控制系统和炉膛安全监控系统的主要调试依据;SAMA 图(analog functional diagram)是模拟量控制系统的主要调试依据;DCS 系统手册是 DCS 系统的主要调试依据。三、常用标准介绍DL5000—20...
